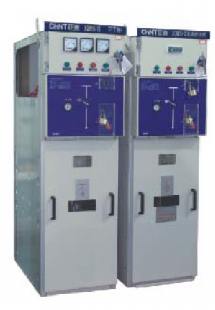

XGN15-12(F), XGN15-12(F-R) ячейка КРУ CHINT

1.Введение

Ячейка стационарного типа для закрытого РУ XGN15-12 (F), XGN15-12 (F - R) от китайской компании Chint electric применяется в кольцевых и радиальных системах электроснабжения напряжением 10 кВ и с номинальным током 630 А, также имеет функции контроля и защиты, удобна для установки в КРУ. Имеет встроенный элегазовый выключатель серии FLN36-12D или FLRN36-12D с изоляционными перегородками. Как изделие последнего поколения высоковольтных РУ, ячейка обладает следующими отличительными качествами: малые размеры, небольшой вес, легкость в работе и обслуживании, небольшие усилия, надежная блокировка.

РУ отвечает требованиям IEC60298.

2. Обозначение модели

Элегазовый выключатель с плавким предохранителем

Номинальное напряжение (кВ)

Порядковый номер модели

Для использования в помещении

Стационарного типа

Ячейка

Условия эксплуатации

Температура окружающего воздуха: -15°С ~ ч-40°С;

Высота над уровнем моря: не более 1000 м;

Относительная влажность:

среднее значение за день - не более 95%;

среднее значение за месяц - не более 90%;

Среднее значение давления для насыщенного пара за месяц <1.8 кПа;

Интенсивность землетрясения: не более 8 баллов.

Внимание: не допускается эксплуатация при наличии легковоспламеняющихся газов, химической коррозии и вибрации.

Особенности конструкции

РУ состоит из корпуса, главного выключателя (элегазовый выключатель или комбинированный аппарат), переключателя заземления, отсека релейной защиты, шин и других электрических и вспомогательных элементов.

Корпус РУ состоит из листовой стали с алюмоцинковым покрытием. На задней части установлен клапан снятия давления, который выполняет защитную функцию при неисправностях РУ.

Шины имеют изоляционное покрытие и напрямую связаны в выводами выключателя. Продольное расположение шин позволяет установить выключатель в горизонтальном положении и при этом очень удобно изменять компоновку РУ.

В отсек релейной защиты, который находится в верхней части РУ, встроены амперметры, вольтметры, управляющие и защитные электрические устройства и т.д.

Блокировка

В РУ предусмотрены следующие виды блокировок:

блокировка, препятствующая операциям с заземлителем при нахождении выключателя в рабочем положении;

блокировка, препятствующая операциям с выключателем при нахождении заземлителя в рабочем положении;

блокировка, препятствующая открытию двери при нахождении выключателя в рабочем положении.

4.6. Операции

К РУ со встроенным выключателем прилагается рукоятка для осуществления переключений на передней панели. На этой панели есть два отверстия для переключений: нижнее - для выключателя, верхнее - для заземлителя.

При повороте ручки по часовой стрелке выключатель включается, против часовой стрелки - отключается. Для дистанционного управления включения/отключения выключателя необходимо дополнительное электрическое устройство. (Примечание: в некоторых случаях заземлитель отсутствует, и при помощи отверстия для его переключений открывается и закрывается дверь РУ).

РУ со встроенным комбинированным аппаратом работает так же, за исключением того, что отключение выключателя осуществляется кнопкой.

Нижний заземлитель электрического аппарата включается и отключается одновременно с верхним заземлителем с помощью соединительного затвора. В случае открытия остаточный ток в нижнем основании плавкого предохранителя снимается для увеличения безопасности при перемещении предохранителя.

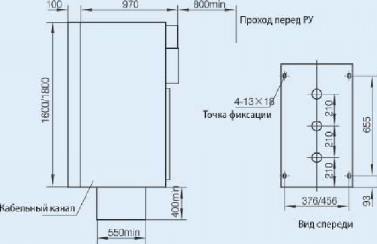

5. Внешний вид и размеры

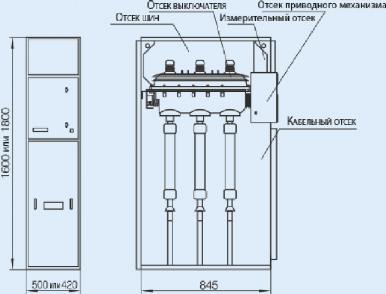

Рис. 5.1 Устройство и размеры РУ

6. Заказ

При заказе оборудования просим Вас указать:

Номер схемы соединения главной цепи, принципиальную однолинейную схему, схему размещения;

Принципиальную схему и схему расположения вторичных цепей;

Типы, спецификацию и количество элементов внутри РУ;

Наименование и количество запасных частей;

Размер и высоту шинного моста;

Специальные условия.
