WL Sarel вакуумный выключатель
Вакуумные выключатели среднего напряжения серии WL от компании Sarel (ныне Schneider Electric) предназначены для внутренней установки и эксплуатации в электрических сетях напряжением 10 и 20 кВ. Благодаря эпоксидной заливке каждого полюса вакуумные камеры защищены от ударов, пыли и конденсата. Привод двигательно-пружинный использует энергию запасенную в предварительно взведенной пружине.
Дистанционное управление выключателем WL возможно благодаря применению специальной электрической арматуры (снабженный приводом двигатель, расцепитель и т.д.)
Привод, три полюса и датчик тока (если имеется) монтируются на металлический каркас без колес. Конструкция компактна, прочна и с небольшой массой. Эти выключатели "запечатаны на весь срок" (МЭК 62271-100 и CEI 71-1 нормы).
WL выключатели соответствуют МЭК 62271-100, 62271-100 CEI EN, CENELEC HD 348 S6, ГОСТ стандартам, а также большинства ведущих промышленно развитых стран.

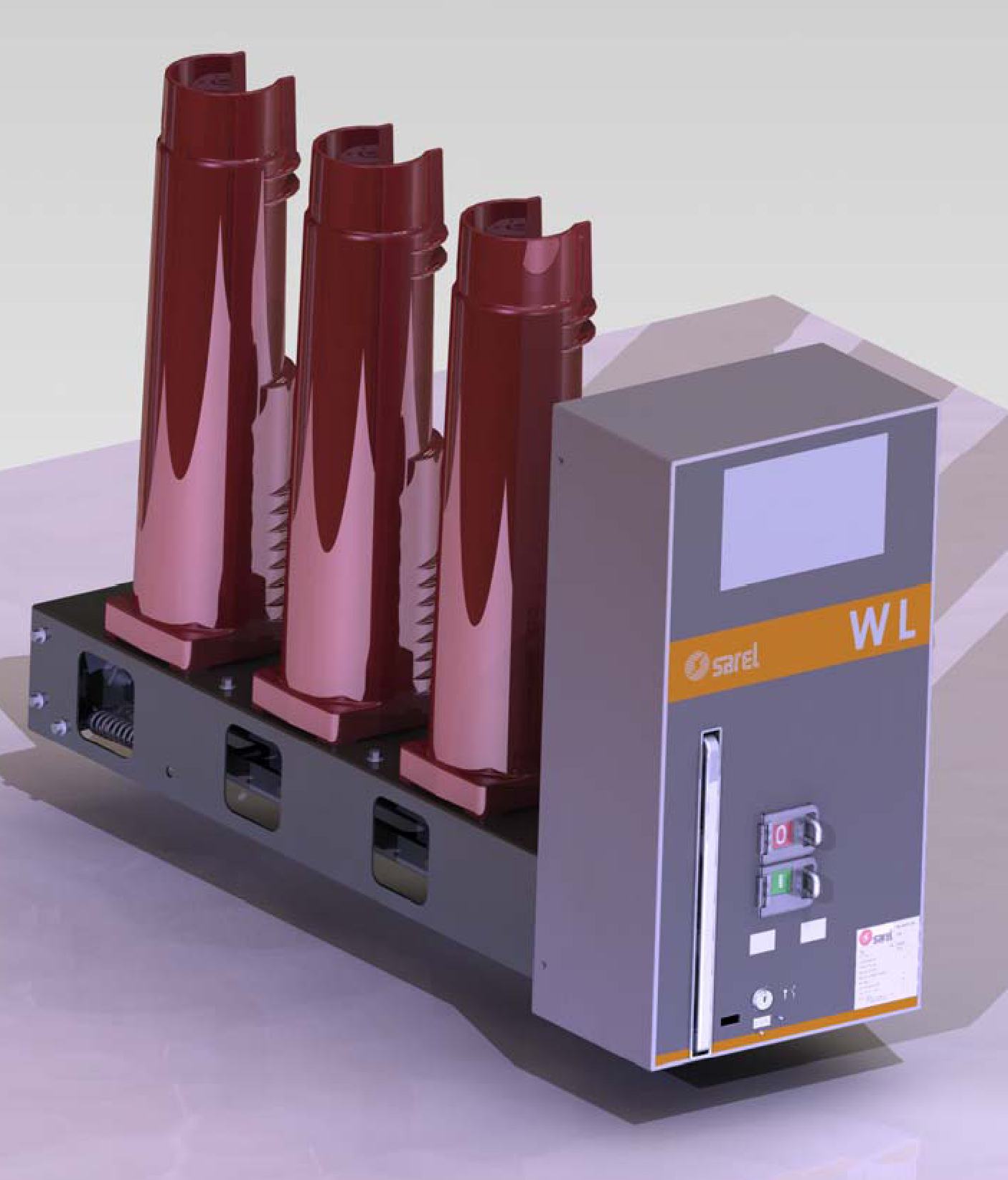

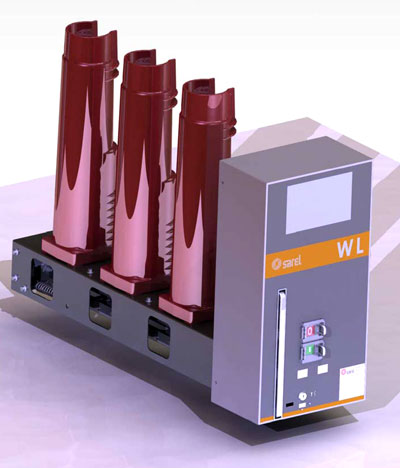

Устройство выключателей
|
1) Верхние вводы |
|
2) Средние вводы |
|
3) Работающий рычаг для взвода пружин |
|
4) Кнопка включения |
|
5) Кнопка выключения |
|
6) Механическое сигнальное устройство включенного / отключенного положения выключателя |
|
7) Механическое сигнальное устройство заряда пружин |
|
8) Табличка с характеристиками выключателя |
|
9) Блокировка |
|
10) Счетчик числа срабатываний |
Параметры вакуумных выключателей WL
|
Выключатель |
|
WL-VCB-12 кВ |
WL-VCB-24 кВ | ||||
|
Стандарты |
|
IEC 62271-100 |
IEC 62271-100 | ||||
|
Номинальное напряжение |
[кВ] |
10 |
20 | ||||
|
Максимальное рабочее напряжение |
[кВ] |
12 |
24 | ||||
|
Выдерживаемое напряжение в 50 ГЦ - |
Ud (1 минута) [кВ] |
28 |
50 | ||||
|
Импульсное выдерживаемое напряжение |
[кВ] |
75 |
125 | ||||
|
Номинальная частота - |
[Гц] |
50/60 |
50/60 | ||||
|
Номинальный нормальный ток (40°C) |
Ir |
630 |
800 |
1250 |
630 |
800 |
1250 |
|
Номинальный ток размыкания короткого замыкания |
Isc [kA] |
12.5 |
- |
- |
12.5 |
- |
- |
|
|
|
16 |
16 |
16 |
16 |
16 |
16 |
|
|
|
20 |
20 |
20 |
20 |
20 |
20 |
|
Ток термической стойкости |
[kA] 3с |
12.5 |
- |
- |
12.5 |
- |
- |
|
|
|
16 |
16 |
16 |
16 |
16 |
16 |
|
|
|
20 |
20 |
20 |
20 |
20 |
20 |
|
Номинальный ток включения |
Ip [kA] |
31.5 |
- |
- |
31.5 |
- |
- |
|
|
|
40 |
40 |
40 |
40 |
- |
- |
|
|
|
50 |
50 |
50 |
50 |
50 |
50 |
|
Последовательность операций |
|
[O-3min-CO-3min-CO] [O-0.3s-CO-3min-CO] |
[O-3min-CO-3min-CO] [O-0.3s-CO-3min-CO] | ||||
|
Время размыкания |
[миллисекунда] |
45 |
45 | ||||
|
Время горения дуги |
[миллисекунда] |
5-10 |
8-15 | ||||
|
Полное время отключения |
[миллисекунда] |
50-60 |
50-60 | ||||
|
Время включения |
[миллисекунда] |
80 |
60 | ||||
|
Масса выключателя |
[Кг] |
90 |
100 | ||||
|
Рабочая температура |
[°C] |
-20 +40 |
-20+40 | ||||

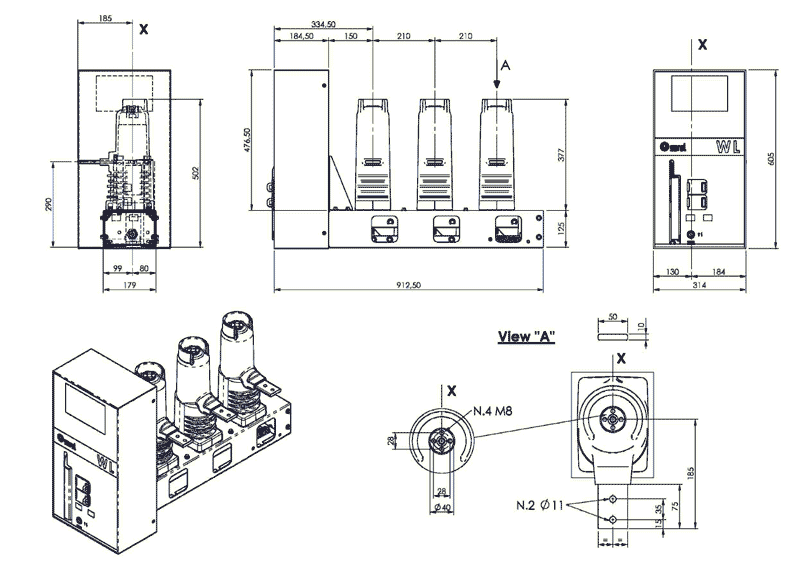

Габариты выключателей WL 12

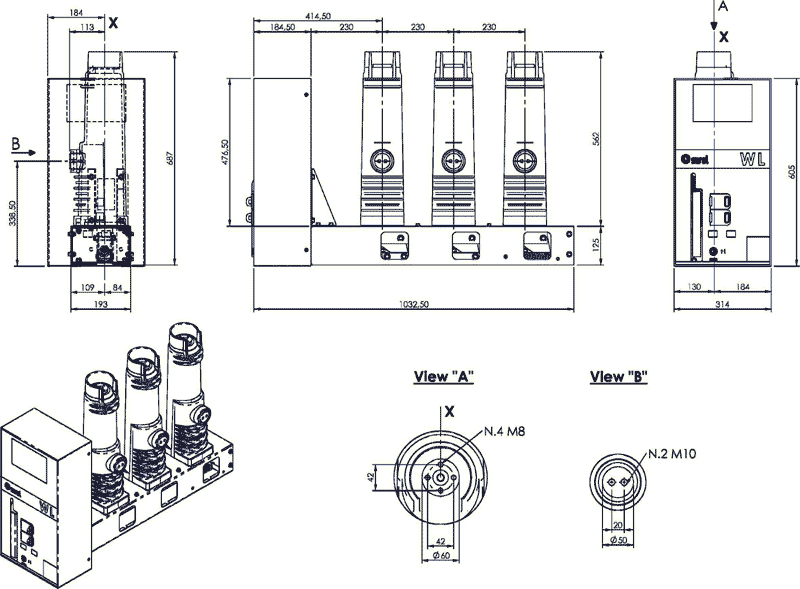

Габариты выключателей WL 24
