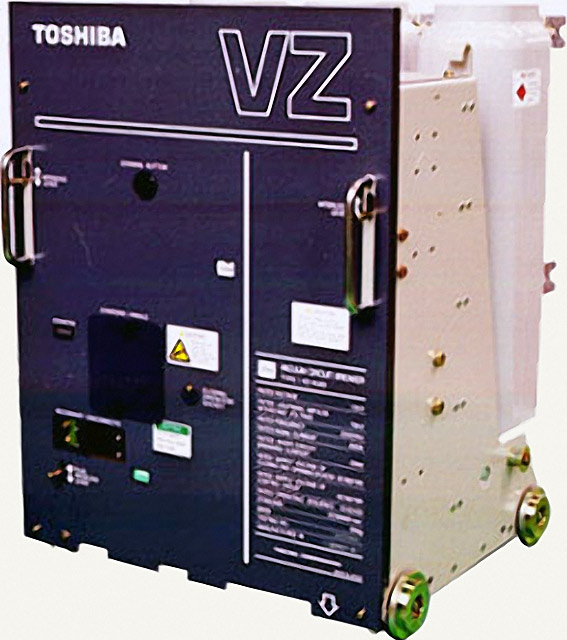

VZ вакуумный выключатель
VZ - новая серия вакуумных выключателей компании Toshiba. Применение технологии управления дугой в вакууме SADE и компактные размеры, гарантируют надежность, простоту обслуживания и безопасность, новая серия выключателей VZ пригодна для эксплуатации в большинстве типов электроустановок.
|
Модель выключателя |
VZ-20J16 |
VZ-20M16 |
VZ-20J25 |
VZ-20M25 |
VZ-20P25 | |
|
Номинальный ток |
630A |
1250A |
630A |
1250A |
2000A | |
|
Нормальное напряжение |
20 кВ | |||||
|
Максимальное рабочее напряжение |
24 кВ | |||||
|
Номинальный ток отключения |
16 кА |
25 кА | ||||
|
Номинальная частота |
Гц 50/60 | |||||
|
Номинальный ток включения |
40 кА |
63 кА | ||||
|
Номинальный кратковременный ток |
16 кА (3с) |
25 кА (3с) | ||||
|
Номинальное время отключения |
Менее 3 циклов | |||||
|
Несовпадающий по фазе ток отключения |
25 % Номинального тока отключения | |||||
|
Основной импульсный уровень прочности изоляции |
125 кВ | |||||
|
Выдерживаемое напряжение переменного тока |
50 кВ - 1 мин. | |||||
|
Операционный цикл |
Нормальный режим |
O - 3 минуты - КО - 3 минуты - КО | ||||
|
Быстрый цикл |
O - 0.3s - КО - 3 минуты - КО | |||||
|
Механическая износостойкость |
10 000 коммутаций | |||||
|
Ресурс коммутаций небольших токов |
10 000 коммутаций | |||||
|
Вспомогательные Контакты |
Форма |
4NO-4NC | ||||
|
|
Контрольный ток |
20A | ||||
|
|
Напряжение |
220 В максимальный - 48V Мин. | ||||
|
Допустимая высота (По ANSI C37.04) |
3300 футов (1000 м) | |||||
|
Температура окружающей среды |
от -5 до +40 | |||||
|
Монтаж |
Фиксированный или выкатной | |||||
|
Привод |
Моторно-пружинный | |||||
|
Время размыкания |
30 миллисекунд | |||||
|
Время включения без нагрузки |
40 миллисекунд | |||||
|
Вес выключателя |
298 фунтов. (135 кг) |
320 (145) | ||||
