Выпрямители тяговых подстанций

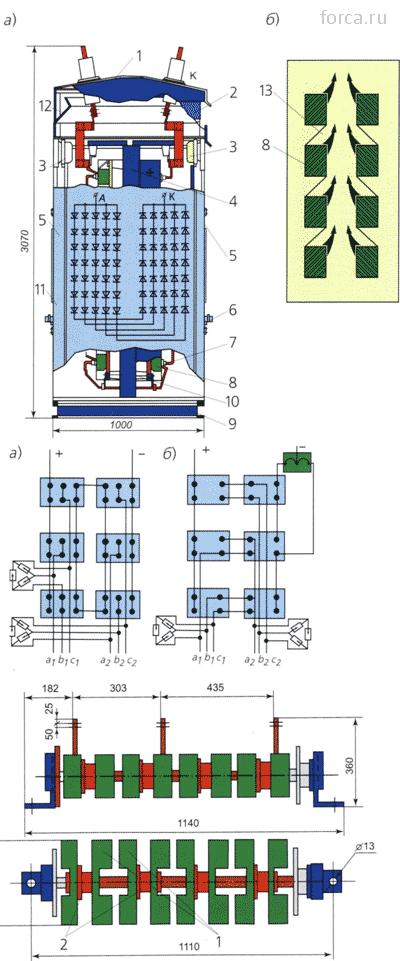

Выпрямитель ПВЭ-5АУ1: а - шкаф с диодами; б - схема расположения охладителей.

1 - крышка шкафа;

2 - сетка;

3 - светильник;

4 - каркас;

5 - двери;

6 - электромагнитный замок;

7 - диод;

8 - охладитель;

9 - сетка;

10 - изолятор;

11 - шкаф;

12 - диффузор;

13 - экран;

А и К - анодный и катодный выводы

Выпрямитель ТПЕД-3150-3,3 К-У1: а - подключение выводов шкафов выпрямителя при двенадцатипульсовой последовательной схеме; б - при двенадцатипульсовой параллельной схеме.

ВБ - выпрямительный блок; УР - уравнительный реактор

Выпрямительный блок типа БСЕ 1 - 4В - 2Д8 - 22УЗ из четырех диодов таблеточной конструкции естественного двустороннего охлаждения:

1 - охладитель на основе тепловых труб;

2 - диод Д173 - 2500 22 - го класса
