Выключатель воздушный ВВБ-750
1.1. Обозначение типа выключателя
1.2. Выключатель имеет металлические дугогасительные камеры и этим подобен выключателю ВВБМ-110Б (см. сопоставительную таблицу).
1.3. Приведем некоторые дополнительные данные о выключателе:
Расход воздуха на одно отключение не более, л 42000
Расход воздуха на одно включение практически отсутствует
Расход воздуха утечки 3-х распределительных
шкафов за 10 часов не более, л 4000
Номинальное давление сжатого воздуха, МПа 26,0
Минимально допустимое давление, при котором
обеспечивается отключение номинального
тока отключения, кгс/см² 21,0
1.4. Выключатель состоит из трех полюсов, трех распределительных шкафов типа ШР, шкафа клеммных сборок; ШКС (см. рис. 1).

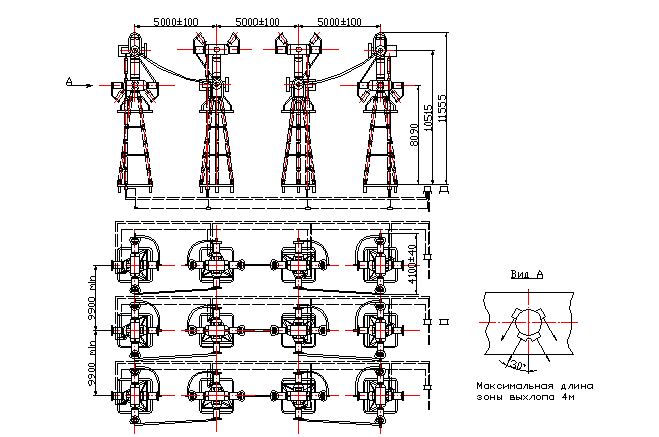

Рис. 1. Выключатель воздушный ВВБ-750-40/3200.
Габаритные и установочные размеры
Каждый полюс выключателя содержит 4 элемента (см. рис. 2).

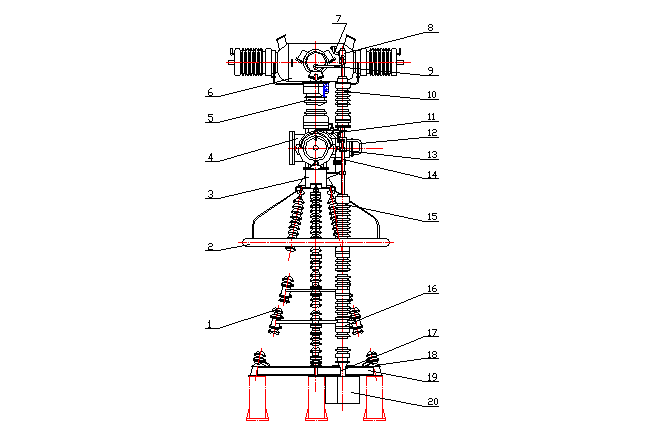

Рис. 2. Элемент полюса:
1 – изолятор типа АКО-110; 2 – экран; 3 – патрубок; 4 – нижняя дугогасительная камера; 5 – промежуточный изолятор; 6 – верхняя дугогасительная камера; 7 – труба; 8 – клапан управления; 9 – труба; 10 – изолятор; 11 – труба; 12 – труба; 13 – клапан управления; 14 – труба; 15 – изолятор; 16 – кожух; 17 – патрубок; 18 – подшипник; 19 – рама; 20 – шкаф управления.
Элемент выключателя ВВБ-750 содержит металлические дугогасительные камеры, соединенные между собой последовательно при помощи алюминиевых токоведущих проводов.
Составляющие элемента расположены на металлической треноге. Таким образом, полюс выключателя на металлической треноге. Таким образом, полюс содержит 4 треноги.
Контактная система вместе со своим механизмом и дутьевым клапаном встроена в стальной резервуар дугогасительной камеры. Внимательно посмотрите все составляющие этого рисунка (рис. 3).
Рис. 3. Дугогасительная камера:
1 – полукольцо; 2 – корпус; 3 – корпус; 4 – шина; 5 – механизм траверсы; 6 – сопло; 7 – траверса;
8 – гайка; 9 – крышка смотрового люка; 10 – контакт подвижный; 11 – контакт неподвижный; 12 – болт; 13 – болт; 14 – ввод; 15 – фланец; 16 – покрышка фарфоровая; 17 – ниппель вентиляции ввода; 18 – уголок; 19 – гайка; 20 – болт спускного клапана.
"
