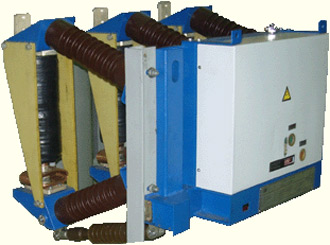

ВЫКЛЮЧАТЕЛЬ ВАКУУМНЫЙ серии ВБ на номинальные напряжения 27,5 и 35 кВ

Руководство по эксплуатации КУЮЖ.674153.009 РЭ

Руководство по эксплуатации выключателя предназначено для изучения технических характеристик, устройства, работы выключателя вакуумного серии ВБ на номинальные напряжения 27,5 и 35 кВ двухполюсного или трехполюсного исполнения с электромагнитным или пружинным приводом и содержит необходимый объем сведений и иллюстраций, достаточный для правильной его эксплуатации (меры безопасности, использование, техническое обслуживание, транспортирование и хранение).

Эксплуатация выключателя должна производиться только после ознакомления со всеми разделами данного руководства по эксплуатации.

При изучении устройства выключателя и при его эксплуатации необходимо дополнительно руководствоваться следующими документами:

1. КУЮЖ.674153.009 ФО Формуляр на выключатель вакуумный ВБ-35 У3;
2. КУЮЖ.674153.009 Э3 - КУЮЖ.674153.009-23 Э3 Схема электрическая принципиальная выключателя (в зависимости от исполнения).

Предприятие-изготовитель постоянно проводит работы по совершенствованию конструкции и технологии изготовления выключателя, поэтому в схему и конструкцию выключателя могут быть внесены непринципиальные изменения, не отраженные в настоящем руководстве по эксплуатации.

Обслуживающий персонал, осуществляющий эксплуатацию выключателей, должен быть подготовлен к работе с выключателями и устройствами, в которых они применяются, в объеме должностных и производственных инструкций и иметь соответствующую группу по электробезопасности.

Руководство по эксплуатации распространяется на все исполнения вакуумного выключателя серии

ВБ на номинальные напряжения 27,5 и 35 кВ.

1. 1 Назначение выключателя

1. Выключатель вакуумный трехполюсного или двухполюсного исполнения с электромагнитным или с пружинным приводом предназначен для коммутации электрических цепей при нормальных режимах в сетях трехфазного переменного тока частотой 50 Гц с номинальным напряжением 35 кВ или 27,5 кВ при токе до 1600 А включительно и при токе отключения до 16 кА или 25 кА включительно с изолированной или заземленной нейтралью, а также для защиты электрических цепей в аварийных режимах с отключением и включением на токи короткого замыкания.

Возможность применения выключателя в режимах и условиях , отличных от указанных в настоящем руководстве и технических условиях КУЮЖ.674153.009 ТУ, должна быть согласована с предприятием- изготовителем.

1. Выключатель предназначен для выполнения следующих операций:
2. дистанционная коммутация электрических цепей с параметрами, указанными в п.1.2.1;
3. ручное неоперативное включение;
4. местное оперативное и неоперативное отключение;
5. местное оперативное и неоперативное включение выключателя с пружинным приводом, в том числе при отсутствии напряжения питания привода;
6. выполнение коммутационных циклов 1, 1а, 2 по ГОСТ 687-78.

Двухполюсный выключатель выполняет цикл О - 0,3 с - ВО - 6 с - ВО.

Рабочее положение выключателя - вертикальное.

1. Классификация выключателя соответствует следующим основным признакам:
2. по роду установки выключатель предназначен для эксплуатации в помещениях, для коммутации электрических цепей в шкафах комплектных распределительных устройств (КРУ), в том числе в устройствах электроснабжения железных дорог.
3. по принципу устройства выключатель является вакуумным, стационарным;
4. по конструктивной связи между полюсами - трехполюсное или двухполюсное исполнение, с тремя или с двумя полюсами на общем основании (фиксированное межполюсное расстояние);
5. по функциональной связи между полюсами - с функционально зависимыми полюсами - с общим приводом на три или на два полюса;
6. по характеру конструктивной связи выключателя с приводом - со встроенным приводом;
7. по виду привода:

а) с электромагнитным приводом зависимого (прямого) действия, непосредственно использующим электрическую энергию переменного или постоянного тока;

б) с пружинным приводом, с запасаемой потенциальной энергией предварительно заведенной пружины.

В главных цепях выключателя отсутствуют резисторы или конденсаторы, шунтирующие разрыв дугогасительного устройства.

Выключатели предназначены для работы при автоматическом повторном включении (АПВ).

1.1.4 Для защиты оборудования от перенапряжений при коммутациях индуктивной нагрузки необходимость применения защитных устройств типа ОПН определяется условиями конкретного применения выключателя, учитывая при этом, что средний ток среза вакуумной дугогасительной камеры не превышает 5А.

1.1.5 Структура условного обозначения выключателя

Условные обозначения исполнений выключателя приведены в приложении И.
