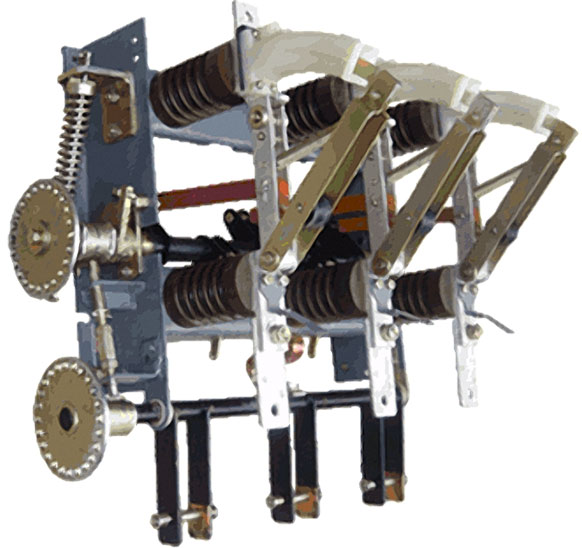

Нальчикский завод высоковольтной аппаратуры выпускает выключатель нагрузки автогазовый типа ВНП-М1-10/630-20 со встроенным пружинным приводом, с ручным заводом для местного и дистанционного управления.
Коммутационный ресурс операции «Включено» и «Отключено» при соответствующих токах нагрузки без ревизии следующий:
Ток нагрузки, А | 630 | 400 | 300 | 200 | 100 | 50 |
Количество коммутаций | 200 | 320 | 420 | 630 | 1260 | 2000 |
Механический ресурс - 2000 операций.
Выключатели имеют следующие модификации:
ВНП-М1-10/630-20з - с заземляющими ножами;
ВНП-М1-10/630-20зп - с заземляющими ножами, с устройством для установки предохранителей и устройством для подачи команды на отключение при перегорании предохранителей.
Технические данные выключателя нагрузки типа ВНП-М1-10/630-20 У2 (выключатель нагрузки автогазовый)
Номинальное напряжение, кВ 10
Наибольшее рабочее напряжение, кВ 12
Номинальный ток, А 630
Наибольший ток отключения, А 300
Сквозной ток короткого замыкания, кА:
наибольший пик 51
номинальное значение 20
Износостойкость выключателя, циклов:
механическая 2000
коммутационная 100
Собственное время включения, с 0,1
Номинальное напряжение вспомогательных цепей, В 100; 110; 220
(по заказу)
Масса выключателя, кг 28
Назначение для работы в шкафах КРУ, КСО и КТП на класс напряжения 10 кВ трёхфазного переменного тока частотой 50 и 60 Гц для систем с заземлённой или изолированной нейтралью.
