Выбор выключателей 6-10 кВ: достоинства и недостатки

Рассмотрены основные достоинства и недостатки высоковольтных выключателей напряжением 6-10 кВ, цель статьи – помочь в выборе типа выключателя этого класса напряжения.

Перед электрическими сетями и предприятиями, имеющими на своем балансе высоковольтные выключатели напряжением 6-10 кВ, время от времени появляется необходимость их приобретения, и как следствие, возникает вопрос: «Какой тип выключателя выбрать?». Ответ на этот вопрос зависит от конкретных условий эксплуатации, а также, финансовых возможностей организации, но рассмотренные далее основные достоинства и недостатки различных типов выключателей, надеемся, окажут помощь при выборе оборудования для покупки.

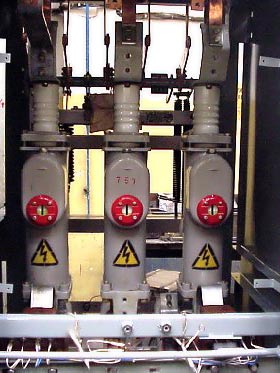

Малообъемные масляные выключатели

Начнем с самого старого, из имеющихся в продаже, типа выключателей 6-10 кВ – малообъемных масляных. Их основные достоинства – относительно, невысокая цена, универсальность многих узлов. Такие выключатели отличаются простотой конструкции, часто их проще монтировать при реконструкции, когда не планируется замена ячеек. Некоторые модели можно устанавливать как в открытых, так и закрытых распредустройствах.

К недостаткам малообъемных масляных выключателей можно отнести их пожаро- и взрывонебезопасность. Ограниченная способность к быстродействию и частоте осуществления АПВ. Эксплуатация таких выключателей обходится дороже: замена и периодическая доливка масла, износ дугогасящих контактов, текущие ремонты. При работе МВ на низких температурах могут возникнуть трудности с подогревом масла. Отключающая способность масляных выключателей может оказаться недостаточной.

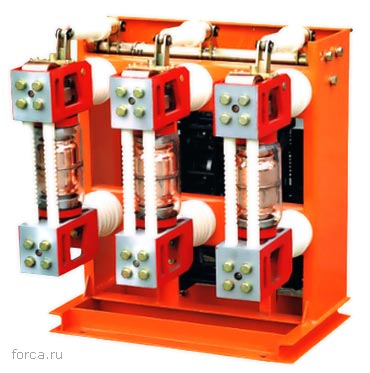

Вакуумные выключатели

Вакуумные выключатели 6...10 кВ абсолютно пожаро- и взрывобезопасностны, сохраняют свою работоспособность при практически любых температурах окружающей среды. К достоинствам вакуумных выключателей можно отнести большой ресурс отключений-включений номинальных токов, возможность их эксплуатации в агрессивных средах, высокая скорость коммутаций и готовность к повторным включениям. Следует добавить, что это самый «чистый» тип выключателя – никаких проблем с загрязнением распредустройства и выделением небезопасных для экологии веществ, они практически бесшумны в работе. Дальновидный хозяин при выборе покупки учтет невысокую стоимость эксплуатации вакуумных выключателей: протирка изоляции, текущие ремонты привода (малая мощность) и крайне редко требуемая замена дугогасительных камер, не вызовут особых сложностей. Малые габариты и возможность произвольного их расположения позволяют уменьшить размеры распределительного устройства и предоставляют свободу в их компоновке, например, размещение ячеек в несколько ярусов. Установленные на линейных присоединениях вакуумники без проблем отключают зарядные токи кабельных или воздушных линий, находящихся под напряжением.

Но при отключении такими вакуумными выключателями небольших индуктивных токов (холостой ход трансформатора), есть вероятность коммутационных перенапряжений. В случае потери вакуума в одной из дугогасительных камер происходит приваривание контактов – необходим постоянный контроль отсутствия напряжения на всех трех фазах после отключения присоединения. Ресурс дугогасительного устройства по отключению токов короткого замыкания не очень велик.

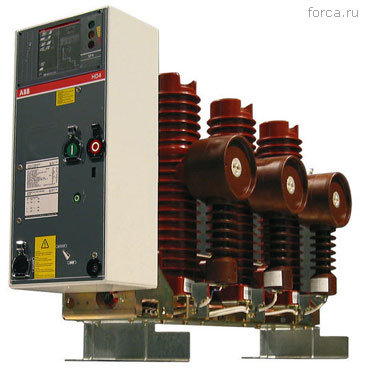

Элегазовые выключатели

Следующий кандидат для покупки - элегазовые выключатели. Как и вакуумные выключатели они полностью пожаро- и взрывобезопасностны, и часто, взаимозаменяемы с этим типом выключателей. Имеют высокую отключающую способность. Элегазовые выключатели можно устанавливать как в ЗРУ так и в ОРУ. Длительный срок службы дугогасительного устройства.

Основная сложность при эксплуатации этих выключателей - SF6 (элегаз, шестифтористая сера), которая сама по себе недешевая, плюс в обслуживании требуются устройства для очистки, заполнения и ее перекачки.

Электромагнитные выключатели

Последний, и самый малораспространенный тип выключателей (сейчас практически не выпускаются) – электромагнитный. Опять же, как и предыдущий тип выключателей они пожаро- и взрывобезопасностны, обладают высокой отключающей способностью, дугогасительное устройство имеет малый износ. В условиях частых коммутаций – электромагнитные выключатели хороший выбор.

Электромагнитные выключатели имеют довольно сложную дугогасящую камеру. Такие недостатки как малая пригодность для открытых распределительных устройств и ограничения по величине номинального напряжения, как правило, некритичны для распредустройств 6-10 кВ.

Вот собственно и все, основные плюсы и минусы имеющихся выключателей 6-10 кВ рассмотрены, окончательный выбор за Вами. Ознакомиться с выключателями и их характеристиками можно в каталоге выключателей. Дополнительную информацию можно найти воспользовавшись формой поиска по сайтам заводов-изготовителей высоковольтных выключателей в справке по каталогу выключателей.
