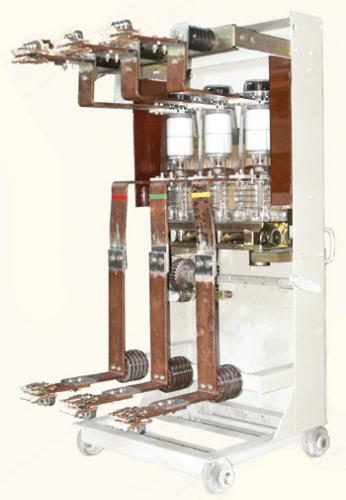

ВВУ-СЭЩ-Э3-10-20/1600 вакуумный выключатель

Производитель: Электрощит -ТМ Самара
Номинальное напряжение, кВ: 10
Номинальный ток, А: 1600
Номинальный ток отключения, кА: 20
Циклов ВО, при номинальном токе: 50000
Электродинамическая стойкость (кА): 52
Ток термической стойкости, кА (с): 20 (3)
Собственное время отключения, мс: 30
Собственное время включения, мс: 100
Масса, кг: 83

ВВУ-СЭЩ-Э3-10-20/1600
– вакуумный выключатель с электромагнитным приводом (возможна установка пружинно-моторного привода). Ток потребления электромагнита включения, не более 40 А (на оперативном постоянном токе, напряжением 220В). Выключатель предназначен для коммутации высоковольтных электрических цепей трехфазного переменного тока с изолированной или частично заземлённой нейтралью частоты 50 Гц напряжения 10 кВ в номинальном режиме работы электроустановки и для автоматического отключения этих цепей при коротких замыканиях и перегрузках, возникающих при аварийных режимах.

Достоинства высоковольтных вакуумных выключателей серии ВВУ-СЭЩ:

• возможность ручного включения выключателя;
• наличие встроенных в привод выключателя расцепителей;
• простота конструкции;
• высокая надёжность;
• легко встраивается в различные типы КРУ и КСО;
• возможность установки привода отдельно от выключателя;
• высокий коммутационный ресурс;
• хороший теплоотвод рабочих поверхностей;
• компоненты выключателей производятся на современном технологическом оборудовании;
• хорошее соотношение «цена-качество», сравнительно с другими выключателями.

Выключатель ВВУ-СЭЩ-Э3-10-20/1600 сертифицирован по системе ГОСТ Р, качество выключателей обеспечивается принятой на заводе системой менеджмента качества ISO 9001.
