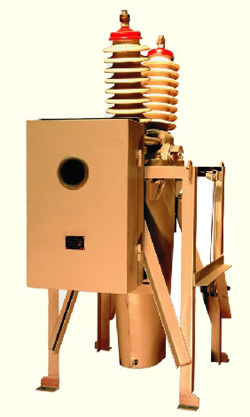

ВВУ-27,5-20/630 вакуумный выключатель

Производитель: КЭМЗ
Номинальное напряжение, кВ: 27,5
Номинальный ток, А: 630
Номинальный ток отключения, кА: 20
Циклов ВО, при номинальном токе: 20000
Циклов ВО, при токе КЗ: 200
Ток термической стойкости, кА (с): 20 (3)
Собственное время отключения, мс: 40
Полное время отключения, мс: 60
Собственное время включения, мс: 150
Масса, кг: 400

Вакуумный высоковольтный однополюсный выключатель ВВУ-27,5-20/630 предназначен для коммутации электрических цепей при нормальных и аварийных режимах в сетях однофазного переменного тока частоты 50 (60) Гц для тяговых подстанций электрифицированных железных дорог, пунктов параллельного соединения контактной сети и постов секционирования.

Выключатели могут эксплуатироваться на высоте не более 1000 м над уровнем моря, в районах умеренного, холодного и тропического климата, при температуре окружающего воздуха +40 - -60°С.

Выключатель ВВУ-27,5-20/630 имеет электромагнитный привод ПЭМУ-200, комплектуется встроенными трансформаторами тока ТВ-35 (варианты исполнений 150/5, 300/5, 600/5 класса точности 1-10 и 600/5, 1200/5, 1500/5 класса точности 0,5), вакуумная дугогасительная камера, по желанию заказчика, устанавливается российского или импортного производства. По требованию, высоковольтные вводы могут быть как фарфоровыми, так и полимерными.

Габаритные размеры: 1200х920х1950.
