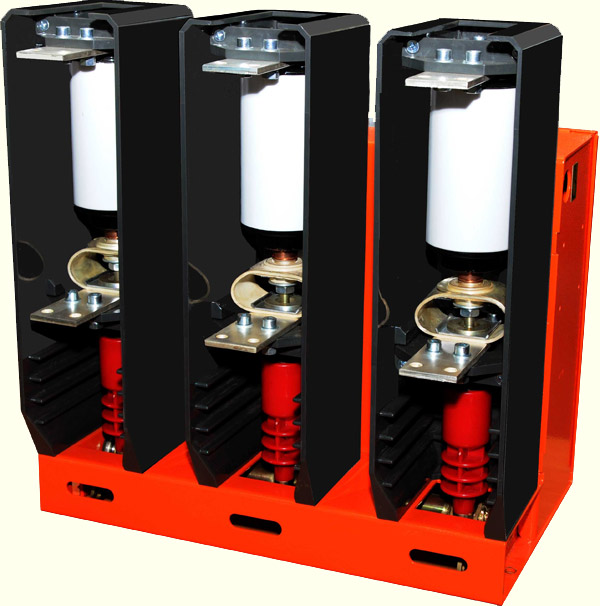

ВВР-10-20 вакуумный выключатель
Номинальное напряжение, кВ: 6; 10
Номинальный ток, А: 630; 1000
ВВР-10-20 - высоковольтный вакуумный выключатель со встроенным пружинно-моторным приводом, производства ООО "РОСВАКУУМ", предназначен для коммутации электрических цепей при нормальных и аварийных режимах в сетях трехфазного переменного тока с изолированной нейтралью частоты 50 Гц с номинальным напряжением 10 кВ. Эти выключатели могут монтироваться в шкафах комплектных распределительных устройств (КРУ и КСО), а также используются для замены исчерпавших ресурс маломасляных и электромагнитных выключателей.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Наименование параметра | значение |
|
|
ВВР-10 |
|
1. Номинальное напряжение, кВ |
10 |
|
2. Номинальный ток отключения, Io ном., кА |
20 |
|
3. Номинальный ток, Iном А |
630,1000 |
|
4. Наибольшее рабочее напряжение, кВ |
12 |
|
5. Ток термической стойкости, IT, в течение 3с, кА |
20 |
|
6. Ток электродинамической стойкости, Ig, кА |
51 |
|
7. Полное время отключения to, c, не более |
0,05 |
|
8. Собственное время отключения, to.c, с, не более |
0,03 |
|
9. Собственное время включения, tвс, с, не более |
0,05 |
|
10. Испытательное кратковременное напряжение промышленной частоты: |
|
|
одноминутное, кВ |
42 |
|
11. Испытательное напряжение полного грозового импульса, кВ |
75 |
|
13. Верхнее рабочее значение температуры воздуха при эксплуатации, tв,°С, не более |
55 |
|
14. Нижнее рабочее значение температуры воздуха при эксплуатации, Н°С, не менее |
минус 60 |
|
15. Ресурс по механической стойкости, циклы "В- tn -О" ( включение- произвольная пауза-отключение) |
50000 |
|
16. Ресурс по коммутационной стойкости без замены камеры дугогасительной вакуумной (КДВ):при номинальном токе, циклы "В- -О" |
50000 |
|
17. Установленная безотказная наработка, циклы "B-tn-O" |
20000 |
|
18. Срок службы до списания, годы, не менее |
30 |
|
19. Номинальное напряжение электромагнитов управления YAT, YAC, YAV и двигателя, В: |
|
|
переменного тока |
100,220 |
|
постоянного тока |
110,220 |
|
20. Пределы напряжения: |
|
|
на двигателе(при времени заводки не более 20 с.) и электромагните включения YAC, в процентах от номинального напряжения: |
80-110 |
|
при питании постоянным током: |
70-110 |
|
при питании переменным током: |
65-120 |
|
21. Ток потребления электромагнитов YAC YAT,YAV, A, не более |
1,5 |
|
22. Ток срабатывания токовых электромагнитов отключения для схем с дешунтированием YAA, А |
5;3* |
|
23. Номинальное напряжение переменного тока коммутирующих контактов для внешних цепей при переменном токе, В |
220 |
|
24. Технические параметры коммутирующих контактов для внешних и вспомогательных цепей управления: номинальное напряжение переменного тока частоты 50 Гц, В |
24-660 |
|
номинальный ток, А, |
10 |
|
25. Потребляемая мощность |
30 |
|
26. Потребляемая мощность электродвигателя заводки рабочих пружин привода, Вт, не более |
400 |
|
27. Время заводки рабочих пружин привода на одну операцию включения при номинальном напряжении, с, не более |
12 |
|
28. Ход подвижного контакта, мм |
8+2 |
|
29. Ход пружины отключения, мм |
30+0,5 |
|
30. Допустимый износ контактов, мм, не более |
2 |
|
31. Пределы напряжения на зажимах электромагнитов управления в процентах от номинального напряжения: электромагнита включения, электромагнита отключения, электромагнита отключения независимого питания: |
85-110 |
|
при питании постоянным током |
70-110 |
|
при питании переменным током |
65-120 |
|
32.Электрическое сопротивление полюсов главной цепи, мкОм, не более: |
|
|
для тока 630А |
100 |
|
для тока 1000А |
55 |
|
Руководство по эксплуатации (pdf)
Исполнение и комплектностьСтандартное исполнение вакуумных выключателей ВВР-10 обеспечивает следующее:
• ручное оперативное включение и отключение;
• надёжный пружинно-моторный привод;
• электрическая блокировка от повторного включения;
• механические блокировки от неправильного функционирования привода;
• электромагниты дистанционного оперативного включения и отключения (YAC и YAT);
• встроенные токовые электромагниты для схем с дешунтированием (2 шт.);
• электромагнит отключения от независимого источника питания (YAV) .
• вспомогательные блок-контакты (5 нормально-замкнутых + 6 нормально-разомкнутых контактов;
• указатель положения выключателя- «ВКЛ» и «ОТКЛ»
• механический указатель положения пружины включения «Готов» и «Не готов»;
• механический счетчик числа операция ВО
• универсальная схема управления переменного и постоянного тока;
• гидравлический демпфер отключения ;
• отсутствие ремонта и обслуживания в течении всего срока службы;
• серебряное покрытие токоведущих частей
• усиленная, выполненная из сверхпрочного поликарбоната, изоляция полюсов выключателя гарантирует отсутствие пробоев и возможность повреждения вакуумной дугогасительной камеры.
Преимущества перед выключателями с «магнитной защёлкой»
Недостаток выключателей с «магнитной защёлкой» заключается в том, что катушка отключения электромагнита не может питаться непосредственно от маломощных оперативных цепей питания существующих распределительных устройств. В таких выключателях катушки отключения питаются непосредственно от предварительно заряженных конденсаторов, которые входят в состав блока управления выключателя. Для обеспечения отключения выключателя в эксплуатации необходимо все время поддерживать эти конденсаторы в заряженном состоянии. В случае продолжительного отсутствия напряжения питания этих конденсаторов может произойти их саморазряд, и выключатель не сможет отключиться. Для предупреждения саморазряда в таких случаях в эксплуатации используют разные технические устройства, которые подпитывают конденсатор от других источников энергии. Все это усложняет конструкцию выключателя с «магнитной защёлкой» и снижает его надежность.
