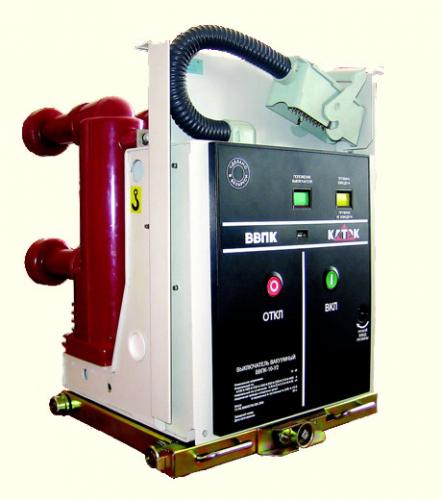

ВВПК-В-10-20/630 вакуумный выключатель

Производитель: КАТЭК
Номинальное напряжение, кВ: 10
Наибольшее рабочее напряжение, кВ: 12
Номинальный ток, А: 630
Номинальный ток отключения, кА: 20
Циклов ВО, при номинальном токе: 20000
Циклов ВО, при токе КЗ: 50
Электродинамическая стойкость (кА): 50
Ток термической стойкости, кА (с): 20 (4)
Собственное время отключения, мс: 50
Полное время отключения, мс: 65
Собственное время включения, мс: 100

Номинальный рабочий цикл: О-0,3с-СО-180с-СО
Напряжение оперативного тока: 110-220 (переменный или постоянный)

Вакуумный высоковольтный выключатель ВВПК-В-10-20/630, в выкатном исполнении, предназначен для коммутации электрических цепей в сетях трехфазного переменного тока частотой 50 Гц при нормальных и аварийных режимах работы на напряжение 6-10 кВ. Выключатель можно использовать в РУ промышленных и сетевых предприятий. ВВПК-В-10-20/630 предназначен для монтажа в камеры КСО и комплектные распредустройства (КРУ) - выключатель с аналогичными характеристиками в стационарном исполнении будет обозначаться ВВПК-С-10-20/630. Привод выключателя - моторно-пружинный. Применение усовершенствованного буферного устройства заглушает ударную нагрузку и вибрации.
