Вводы съемные ВП, ВСТ для трансформаторов 0,5 - 35 кВ, 100

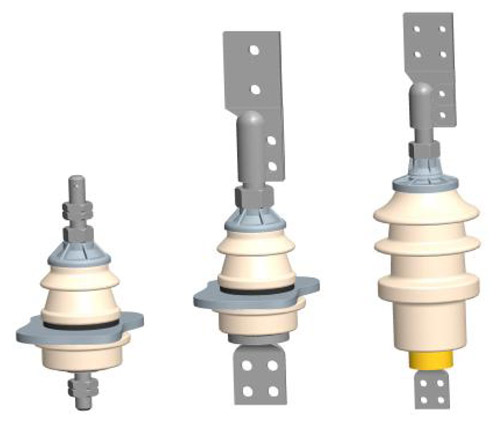

вводы съемные ВП, ВСТ для трансформаторов

Вводы съемного типа применяются для присоединения отводов обмоток масляных силовых трансформаторов и электрических реакторов к проводникам внешних электрических цепей, эксплуатируемых на открытом воздухе или закрытых распределительных устройствах, в условиях умеренно-холодного (УХЛ или О) или тропического (Т) климатических районов ГОСТ 15150, в условиях не взрывоопасной и не содержащей токопроводящей пыли окружающей среды, агрессивных газов и паров в концентрациях разрушающих фарфор и глазурь.

Конструкция вводов

Вводы состоят из фарфорового изолятора, токоведущего стержня (стержень), деталей уплотнения и опорных элементов для уплотнений, зажимов контактных (шпильки и пластины), элементов крепления и изготавливаются по техническим требованиям чертежей.

Устанавливаются вводы на крышке или стенке бака трансформатора в конструкциях установок вводов, которые имеют дополнительные детали для крепления ввода: бобышки, крепеж, фланец, кулачки, прокладки и диск (заглушка бака транспортная, если ввод демонтируется).

Вводы устанавливаются под углом к вертикали от 0 ° до 90 ° включительно. Длительные консольные нагрузки на ввод соответствуют МЭК 60137.

Вводы, установленные на трансформатор, эксплуатируются под давлением трансформаторного масла в расширителе трансформатора. Все вводы съемные и позволяют осуществить замену в эксплуатации фарфорового изолятора, при необходимости, без демонтажа токоведущего стержня. Контактные детали высоковольтного ввода покрыты оловом, и металлические детали, расположенные на открытом воздухе, покрыты антикоррозийным покрытием.

По требованию заказчика поверхность контактных зажимов может быть покрыта серебром.

Срок службы вводов - 25 лет.

Таблица 1. Технические характеристики вводов.

Наименование параметра	Норма
Номинальное напряжение, Ur, кВ	0,5	1	10	20	35
Наибольшее рабочее напряжение, действующее значение, Urn, кВ	-	-	12	24	40,5
Номинальный ток, 1г, А	См. таблицу 2
Номинальная частота, Гц	50, 60
Длина пути утечки, см (для нормального исполнения/усиленного исполнения) по ГОСТ 9920-89	-		20/30	40/62	70/105
Испытательные напряжения (уровень изоляции): - промышленной частоты в сухом состоянии и под дождем, кВ (r.m.s. - действующее значение) - полного грозового импульса в сухом состоянии 1, 2/50, кВ (peak - максимальное значение)			34 80	55 125	85 195

Таблица 2

Номинальный ток, Ir, А	Номинальное напряжение, Ur, кВ	lm- Наибольший рабочий ток ввода при работе ввода в
		открытом шинопроводе, А		закрытом шинопроводе, А
		Климатическое исполнение
		УХЛ	Т	УХЛ	Т
100	0,5	170	145	-	-
250	10, 20	450	380
400	1,10, 20,35	600	510
630		850	725
1000		1400	1135	1150	1000
1600		2400	2000	2200	1600
2000		2800	2320	2300	2000
2500		3250	2760	2150	2000
4000	20	5300	4420	3500	3000

*Ввод выбирается из расчета, что 1,5 номинального тока обмотки трансформатора должен быть меньше наибольшего рабочего тока ввода

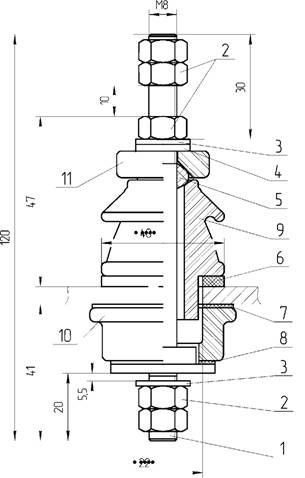

Ввод ВСТ- 0,5/100

Таблица 3

Тип ввода	Обозначение чертежа ввода	Масса, к2	Обозначение чертежа изолятора
Тип ввода	Обозначение чертежа ввода	Масса, к2	Поз.9	Поз. 10	Поз.11
ВСТ-0.5/100-1-УХЛ1	ВБИЕ 686311.001	0,22	ИПТ-0,5/100 01	ИПТв-0,5/100 01	ИПТШ-0.5/100 01
ВСТ-0.5/100-1-Т1	ВБИЕ.686311.001-01	0,22	ИПТ-0,5/100 01 эксп.	ИПТв-0,5/100 01 эксп.	ИПТШ-0,5/100 01 эксп.

Поз.	Наименование
1	Стержень
2	Гойко М8
3	Шайба 8
	Кольцо
5	Прокладка
6	Прокладка
7	Кольцо
	Кольцо
9	Изолятор*
10	Изолятор*
11	Изолятор*

* Изолятор выбирается по таблице 3

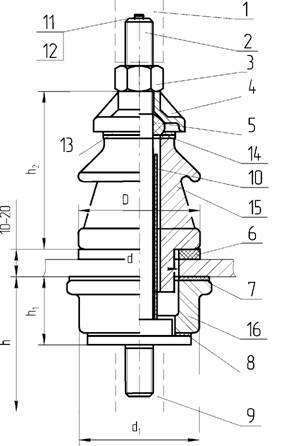

Ввод ВСТ - 1 кВ

Поз.	Обозначение
1	верхний контакт
2	Стержень
3	Гайка
4	Колпак
5	Прокладка
6	Кольцо
7	Кольцо
8	Прокладка
9	Нижний контакт
10	Трубка ( для вводов на ток 400 и 1600А)
11	Пробка (для вводов на ток 2500А)
12	Прокладка (для вводов на ток 2500А)
13	Кольцо (для особой на токи 1600, 2000А)
	Прокладка (для вводов на токи 1600, 2000А)
15	Изолятор*
16	Изолятор*

Изолятор выбирается по таблице 4

Таблица 4

Тип ввода	UrH кВ	1г. А	Обозначение чертежа ввода			размеры		в мм			Масса, кг	Обозначение чертежа изолятора
Тип ввода	UrH кВ	1г. А	Обозначение чертежа ввода	н	h	h1	h2	D	d	di		Поз.15	Поз.16
ВП-1/400-1-УХЛ1		400	ВБИЕ.686311.002	245	70						15	ИПТ-1/630 01	ИПТв-1/400-630 01
ВСТ-1/400-1-Т1		400	ВБИЕ.686311.002-01	245	70	30	90	70	46	70		ИПТ-1/630 01 эксп.	ИПТв-1/400-630 01 эксп.
ВП-1/630-1-УХЛ1		630	ВБИЕ.686311.003	255	80	30	90	70	46	70	1.8	ИПТ-1/630 01	ИПТв-1/400-630 01
ВСТ-1/630-1-Т1		630	ВБИЕ.686311.003-01	255							1.8	ИПТ-1/630 01 эксп.	ИПТв-1/400-630 01 эксп.
ВСТ-1/1000-1-УХЛ1		1000	ВБИЕ 686311.060	430			65	90	58	90	5,5	ИПТ-1/1000 01	ИПТв-1/1000 01
ВСТ-1/1000-1-Т1		1000	ВБИЕ.686311.060-01	430	125	45	65	90	58	90	5,5	ИПТ-1/1000 01 эксп.	ИПТв-1/1000 01 эксп.
ВСТ-1/1600-1-УХЛ1	1	1600	ВБИЕ.686311.061	500	125	45					9,5	ИПТ-1/1600-2000 01	ИПТв-1/1600-2000 01
ВСТ-1/1600-1-Т1		1600	ВБИЕ.686311.061-01	500				105	68		9,5	ИПТ-1/1600-2000 01 эксп.	ИПТв-1/1600-2000 01 эксп.
ВСТ-1/2000-1-УХЛ1		2000	ВБИЕ.686311.062	580			100	105		104	14,0	ИПТ-1/1600-2000 01	ИПТв-1/1600-2000 01
ВСТ-1/2000-1-Т1		2000	ВБИЕ.686311.062-01	580	180	50	100			104	14,0	ИПТ-1/1600-2000 01 эксп.	ИПТв-1/1600-2000 01 эксп.
ВСТ-1/2500-1-УХЛ1		2500	ВБИЕ.686311.063	595	180	50		125	90		17,0	ИПТ-1/3150 01	ИПТв-1/3150 01
ВСТ-1/2500-1-Т1		2500	ВБИЕ 686311.063-01	595				125	90		17,0	ИПТ-1/3150 01 эксп.	ИПТв-1/3150 01 эксп.

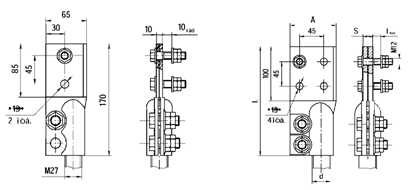

Вводы 1кВ

верхние контакты вводов на 400 и 630А

Ir, А	L,mm	d, мм	Lax mm
400	70	М16	16
630	80	М20	16

верхние контакты вводов на 1000А

верхние контакты вводов на 1600 и 2000А

Ir, А	1600	2000
L, мм	200	222
в, мм	88	100
S, мм	18	20
d, мм	мзз	М42
1 мм	20	20

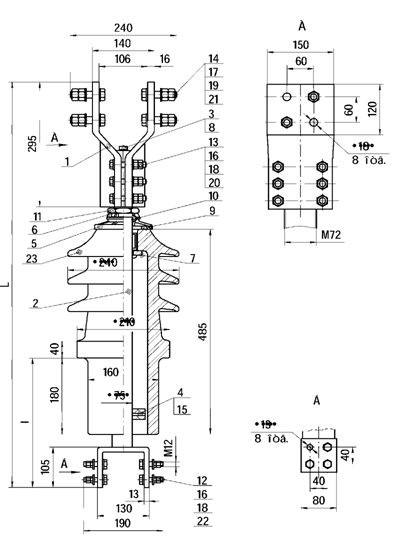

верхние контакты вводов на 2500А

верхние контакты вводов на 2500А Нижние контакты вводов на токи 400 и 630А

Ir, А	400	630
L, мм	30
d, мм	М16	М20
1 мм	11	9

Нижние контакты вводов но токи 1000, 1600, 2000 и 2500А

1г,А	в,мм	q,mm	S.mm	Imax, mm
1000	60	30	7	12
1600	60	30	10	20
2000	80	40	16	14
2500	80	40	16	23

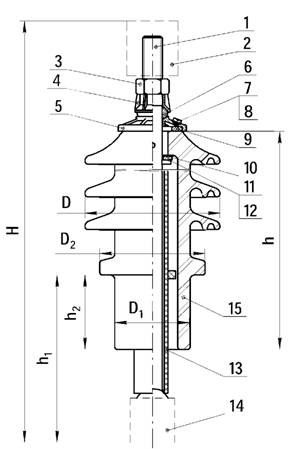

Вводы 10, 20 и 35 кВ на ток 250, 400 и 630А

ввод 10, 20 и 35 кВ

Поз.	Наименование
1	Стержень*
2	Гайка
3	Гайка
4	Колпак
5	Колпак (для вводов 35кв)
6	Прокладка
7	Пробка (для вводов 35кв)
8	Прокладка (для вводов 35кв)
9	Прокладка (для вводов 35кв)
10	Шайба изолирующая
11	Изолятор**

* Стержень выбирается по таблице 6 и выписываетя в ордере заводского заказа на единицу заказа.

* * Изолятор выбирается по таблице 6

Таблица 5

	Ur, кВ	lr, А	Обозначение чертежа ввода			Размеры I			мм				а	Обозначение
Тип ввода	Ur, кВ	lr, А	Обозначение чертежа ввода	d	D	D1	D2	Н	Hi	h	hi	h2	H 143 Ы *	чертежа установки ввода
ВСТА-10/250-2-УХЛ1			ВБИЕ.686311. 009					310	240				2,3	ВБИЕ.687432. 001
ВСТБ-10/250-2-УХЛ1		250	ВБИЕ 686311. 010	М12	130	105	65	365	295	50		150	3,1	ВБИЕ 687432. 002
ВСТБ-10/250-2-Т1		250	ВБИЕ.686311. 010-01	М12	130	105	65	365	295	50		150	3,1	ВБИЕ.687432. 003
ВСТА-10/250-2-Т1			ВБИЕ.686311. 010-02					310	240				2,3	ВБИЕ.687432. 003-01
ВСТА-10/400-2-УХЛ1	10		ВБИЕ.686311. 011					355	250		65		3,6	ВБИЕ.687432. 004
ВСТБ-10Д00-2-УХ/11	10	400	ВБИЕ.686311. 012	М16				410	305	70	65		4,6	ВБИЕ.687432. 005
ВСТБ-10/400-2-Т1			ВБИЕ.686311. 012-01		140			410	305			170	4,6	ВБИЕ.687432. 005-04
ВСТА-10/630-2-УХЛ1			ВБИЕ.686311. 013		140			335	250			170	3,7	ВБИЕ 687432. 004-01
ВСТБ-10/630-2-УХЛ1		630	ВБИЕ.686311. 014	М20				390	305	55			4,7	ВБИЕ.687432. 005-01
ВСТБ-10/630-2-Т1			ВБИЕ.686311. 014-01					390	305				4,7	ВБИЕ.687432. 006-01
ВСТА-20/250-2-УХЛ1			ВБИЕ 686311. 023		170			428	355				6,1	ВБИЕ.687432. 009
ВСТБ-20/250-2-УХЛ1		250	ВБИЕ.686311. 024	М12	184	124	84	503	430	50		150	8,3	ВБИЕ.687432. 007
ВСТБ-20/250-2-Т1			ВБИЕ.686311. 024-01		184			503	430				8,3	ВБИЕ.687432. 008
ВСТА-20/400-2-УХЛ1			ВБИЕ.686311. 025		160			515	410				6,4	ВБИЕ.687432. 009-01
ВСТБ-20Д00-2-УХЛ1	20	400	ВБИЕ.686311. 026	М16	184			535	430	70	125	185	8,6	ВБИЕ.687432. 007-01
ВСТБ-20/400-2-Т1			ВБИЕ.686311. 026-01		184			535	430				8,6	ВБИЕ.687432. 008-01
ВСТА-20/630-2-УХЛ1			ВБИЕ.686311. 027		160			430	410				6,5	ВБИЕ.687432. 009-02
ВСТБ-20/630-2-УХЛ1		630	ВБИЕ.686311. 028	М20	184			510	430	55		170	8,7	ВБИЕ.687432. 007-02
ВСТБ-20/630-2-Т1			ВБИЕ.686311. 028-01		184			510	430				8,7	ВБИЕ.687432. 008-02
	Ur, кВ	Ir, A	Обозначение чертежа ввода			Размеры I			1 мм				а"	Обозначение
Тип ввоза	Ur, кВ	Ir, A	Обозначение чертежа ввода	d	D	D1		Н	Hi	h	hi	h2	Масс кг	чертежа установки ввоба
ВСТА-35/400-2-УХЛ1			ВБИЕ.686311. 044					580	480				16,5	ВБИЕ.687442. 018
ВСТБ-35/400-2-УХЛ1		400	ВБИЕ.686311. 045	М16				710	610			185	20,0	ВБИЕ.687442. 018-01
ВСТБ-35/400-2-Т1	35		ВБИЕ.686311. 045-01		225	156	104	710	610	60	125		20,1	ВБИЕ.687442. 019
ВСТА-35/630-2-УХЛ1	35		ВБИЕ.686311. 046		225	156	104	580	480	60	125		16,5	ВБИЕ.687442. 018-02
ВСТБ-35/630-2-УХЛ1		630	ВБИЕ.686311. 047	М20				710	610			195	20,1	ВБИЕ.687442. 018-03
ВСТБ-35/630-2-Т1			ВБИЕ.686311. 047-01					710	610				20,1	ВБИЕ.687442. 019-01

Таблица 6

Тип ввода	Ur, кВ	Ir, А	Обозначение чертежа ввода	Обозначение чертежа стержня	Обозначение чертежа изолятора
ВСТА-10/250-2-УХЛ1			ВБИЕ.686311. 009		ИПТ-6-10/250А 01
ВСТБ-10/250-2-УХЛ1		250	ВБИЕ.686311. 010	ВБИЕ.715514.003	ИПТ-10/250Б 01
ВСТБ-10/250-2-Т1		250	ВБИЕ.686311. 010-01	ВБИЕ.715514.003	ИПТ-10/250Б 01 эксп.
ВСТА-10/250-2-Т1			ВБИЕ.686311. 010-02		ИПТ-6-10/250А 01 эксп.
ВСТА-10/400-2-УХЛ1	10		ВБИЕ.686311. 011		ИПТ-10/630А 01
ВСТБ-10/400-2-УХЛ1	10	400	ВБИЕ.686311. 012	ВБИЕ 753211.001	ИПТ-10/630Б 01
ВСТБ-10/400-2-Т1			ВБИЕ.686311. 012-01		ИПТ-10/630Б 01 эксп.
ВСТА-10/630-2-УХЛ1			ВБИЕ.686311 013		ИПТ-10/630А 01
ВСТБ-10/630-2-УХЛ1		630	ВБИЕ.686311. 014	ВБИЕ.715514.003-03	ИПТ-10/630Б 01
ВСТБ-10/630-2-Т1			ВБИЕ.686311. 014-01		ИПТ-10/630Б 01 эксп.
ВСТА-20/250-2-УХЛ1			ВБИЕ.686311. 023		ИПТ-20/250А 01
ВСТБ-20/250-2-УХЛ1		250	ВБИЕ.686311. 024	ВБИЕ.715514.003	ИПТ-20/250Б 01
ВСТБ-20/250-2-Т1			ВБИЕ.686311. 024-01		ИПТ-20/250Б 01 эксп.
ВСТА-20/400-2-УХЛ1			ВБИЕ.686311. 025		ИПТ-20/630А 01
ВСТБ-20/400-2-УХЛ1	20	400	ВБИЕ.686311. 026	ВБИЕ 753211.001	ИПТ-20/630Б 01
ВСТБ-20/400-2-Т1			ВБИЕ.686311. 026-01		ИПТ-20/630Б 01 эксп.
ВСТА-20/630-2-УХЛ1			ВБИЕ.686311. 027		ИПТ-20/630А 01
ВСТБ-20/630-2-УХЛ1		630	ВБИЕ.686311. 028	ВБИЕ.715514.003-03	ИПТ-20/630Б 01
ВСТБ-20/630-2-Т1			ВБИЕ.686311. 028-01		ИПТ-20/630Б 01 эксп.
ВСТА-35/400-2-УХЛ1			ВБИЕ.686311. 044		ИПТ-35/400А 01
ВСТБ-35/400-2-УХЛ1		400	ВБИЕ.686311. 045	ВБИЕ.753211.001 - 01	ИПТ-35/400Б 01
ВСТБ-35/400-2-Т1	35		ВБИЕ.686311. 045-01		ИПТ-35/400Б 01 эксп.
ВСТА-35/630-2-УХЛ1	35		ВБИЕ.686311. 046		ИПТ-35/630А 01
ВСТБ-35/630-2-УХЛ1		630	ВБИЕ.686311. 047	ВБИЕ.715514.003-04	ИПТ-35/630Б 01
ВСТБ-35/630-2-Т1			ВБИЕ.686311. 047-01		ИПТ-35/630Б 01 эксп.

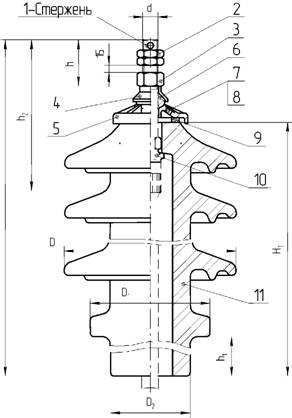

Ввода 10, 20 и 35кв на ток 1000, 1600, 2000 u 2500А

Поз.	Обозначение
1	Стержень
2	верхний контакт
3	Гайка
4	Колпак
5	Колпак
6	Прокладка
7	Пробка
8	Прокладка
9	Прокладка
10	Кольцо
11	Шайба
12	Штифт
13	Трубка
14	Нижний контакт
15	Изолятор*

Изолятор выбирается по таблице 8

Изолятор

Таблица 7

Тип ввода	Ur, кВ	lr, А	Обозначение			Размеры в		мм			Масса,	Обозначение
Тип ввода	Ur, кВ	lr, А	чертежа ввода	н	h	hi	h2	D	D1		кг	чертежа установки ввода а
ВСТА-10/1000-1-УХЛ1			ВБИЕ.686311. 064	640	285						10,4	ВБИЕ.687452.007
ВСТБ-10/1000-1-УХЛ1		1000	ВБИЕ.686311. 064-01	690	335	185	90	155	104	156	10,9	ВБИЕ.687452.007-02
ВСТБ-10/1000-1-Т1			ВБИЕ.686311. 064-02	690	335						10,9	ВБИЕ.687452.007-04
ВСТА-10/1600-1-УХЛ1			ВБИЕ.686311. 065	700	285			185			16,2	ВБИЕ.687452.008
ВСТБ-10/1600-1-УХЛ1		1600	ВБИЕ.686311. 065-01	750	335	200		186			18,2	ВБИЕ.687452.008-02
ВСТБ-10/1600-1-Т1	10		ВБИЕ.686311. 065-02	750	335						18,2	ВБИЕ.687452.008-04
ВСТА-10/2000-1УХЛ1	10		ВБИЕ.686311. 067	790	285			185			24,8	ВБИЕ.687452.009
ВСТБ-10/2000-1-УХЛ1		2000	ВБИЕ.686311. 067-01	840	335	240	90	186	126	176	29,2	ВБИЕ.687452.009-02
ВСТБ-10/2000-1-Т1			ВБИЕ.686311. 067-02	840	335						29,2	ВБИЕ.687452.009-04
ВСТА-10/2500-1-УХЛ1			ВБИЕ.686311. 066	785	285			185			27,0	ВБИЕ.687452.010
ВСТБ-10/2500-1-УХЛ1		2500	ВБИЕ.686311. 066-01	835	335	230		186			28,4	ВБИЕ.687452.010-02
ВСТБ-10/2500-1-Т1			ВБИЕ.686311. 066-02	835	335						28,4	ВБИЕ.687452.010-04
ВСТА-20/1000-1-УХЛ1		1000	ВБИЕ.686311. 068	830	415	275		175	104	156	14,7	ВБИЕ.687452.007-06
ВСТА-20/1600-1-УХЛ1			ВБИЕ.686311. 069		415	280		200			20,1	ВБИЕ.687452.008-06
ВСТБ-20/1600-1-УХЛ1		1600	ВБИЕ.686311. 069-02	875	430	265		226			22,6	ВБИЕ.687452.008-10
ВСТБ-20/1600-1-Т1			ВБИЕ.686311. 069-03		430	265		226			22,6	ВБИЕ.687452.008-12
ВСТА-20/2000-1-УХЛ1	20		ВБИЕ.686311. 070		415	320	125	200			26,1	ВБИЕ.687452.009-06
ВСТБ-20/2000-1-УХЛ1	20	2000	ВБИЕ.686311. 070-02	945	430	305	125	226	126	176	28,6	ВБИЕ.687452.009-10
ВСТБ-20/2000-1-Т1			ВБИЕ.686311. 070-03		430	305		226			28,6	ВБИЕ.687452.009-12
ВСТА-20/2500-1-УХЛ1			ВБИЕ.686311. 071		415	320		200			28,0	ВБИЕ.687452.010-06
ВСТБ-20/2500-1-УХЛ1		2500	ВБИЕ.686311. 071-02	975	430	305		226			30,7	ВБИЕ.687452.010-10
ВСТБ-20/2500-1-Т1			ВБИЕ.686311. 071-03		430	305		226			30,7	ВБИЕ.687452.010-12
ВСТА-35/1000-1-УХЛ1			ВБИЕ.686311. 072	890	480						20,9	ВБИЕ.687452.007-18
ВСТБ-35/1000-1-УХЛ1		1000	ВБИЕ.686311. 072-03	1020	610	270		225	104	156	24,5	ВБИЕ.687452.007-24
ВСТБ-35/1000-1-Т1			ВБИЕ.686311. 072-04	1020	610						24,5	ВБИЕ.687452.007-26
ВСТА-35/1600-1-УХЛ1			ВБИЕ.686311. 073	955	480						30,0	ВБИЕ 687452 008-18
ВСТБ-35/1600-1-УХЛ1		1600	ВБИЕ.686311. 073-02	1085	610	300					38,0	ВБИЕ.687452.008-22
ВСТБ-35/1600-1-Т1	35		ВБИЕ.686311. 073-03	1085	610		125				38,0	ВБИЕ. 687452.008-24
ВСТА-35/2000-1-УХЛ1	35		ВБИЕ.686311. 074	1035	480		125				34,9	ВБИЕ.687452.009-18
ВСТБ-35/2000-1-УХЛ1		2000	ВБИЕ.686311. 074-02	1165	610			250	126	176	43,5	ВБИЕ.687452.009-22
ВСТБ-35/2000-1-Т1			ВБИЕ.686311. 074-03	1165	610	350					43,5	ВБИЕ. 687452.009-24
ВСТА-35/2500-1-УХЛ1			ВБИЕ.686311. 075	1065	480	350					37,7	ВБИЕ.687452.010-18
ВСТБ-35/2500-1-УХЛ1		2500	ВБИЕ.686311. 075-02	1190	610						44,2	ВБИЕ.687452.010-22
ВСТБ-35/2500-1-Т1			ВБИЕ.686311. 075-03	1190	610						44,2	ВБИЕ.687452.010-24

Таблица 8

Тип ввода	Ur. кВ	lr, А	Обозначение чертежа ввода	Обозначение чертежа изолятора
ВСТА-10/1000-1-УХЛ1			ВБИЕ.686311. 064	ИПТ-10/1000 А 01
ВСТБ-10/1000-1-УХЛ1		1000	ВБИЕ.686311. 064-01	ИПТ-10/1000 Б 01
ВСТБ-10/1000-1-Т1			ВБИЕ.686311. 064-02	ИПТ-10/1000 Б 01 эксп.
ВСТА-10/1600-1-УХЛ1			ВБИЕ.686311. 065	ИПТ-10/3150 А 01
ВСТБ-10/1600-1-УХЛ1		1600	ВБИЕ.686311. 065-01	ИПТ-10/3150 Б 01
ВСТБ-10/1600-1-Т1	10		ВБИЕ.686311. 065-02	ИПТ-10/3150 Б 01 эксп.
ВСТА-10/2000-1УХЛ1	10		ВБИЕ.686311. 067	ИПТ-10/3150 А 01
ВСТБ-10/2000-1-УХЛ1		2000	ВБИЕ.686311. 067-01	ИПТ-10/3150 Б 01
ВСТБ-10/2000-1-Т1			ВБИЕ.686311. 067-02	ИПТ-10/3150 Б 01 эксп.
ВСТА-10/2500-1-УХЛ1			ВБИЕ.686311. 066	ИПТ-10/3150 А 01
ВСТБ-10/2500-1-УХЛ1		2500	ВБИЕ.686311. 066-01	ИПТ-10/3150 Б 01
ВСТБ-10/2500-1-Т1			ВБИЕ.686311. 066-02	ИПТ-10/3150 Б 01 эксп.
ВСТА-20/1000-1-УХЛ1		1000	ВБИЕ.686311. 068	ИПТ-20/1000 А 01
ВСТА-20/1600-1-УХЛ1			ВБИЕ.686311. 069	ИПТ-20/3150 А 01
ВСТБ-20/1600-1-УХЛ1		1600	ВБИЕ.686311. 069-02	ИПТ-20/3150 Б 01
ВСТБ-20/1600-1-Т1			ВБИЕ.686311. 069-03	ИПТ-20/3150 Б 01 эксп.
ВСТА-20/2000-1-УХЛ1	20		ВБИЕ.686311. 070	ИПТ-20/3150 А 01
ВСТБ-20/2000-1-УХЛ1	20	2000	ВБИЕ.686311. 070-02	ИПТ-20/3150 Б 01
ВСТБ-20/2000-1-Т1			ВБИЕ.686311. 070-03	ИПТ-20/3150 Б 01 эксп.
ВСТА-20/2500-1-УХЛ1			ВБИЕ.686311. 071	ИПТ-20/3150 А 01
ВСТБ-20/2500-1-УХЛ1		2500	ВБИЕ.686311. 071-02	ИПТ-20/3150 Б 01
ВСТБ-20/2500-1-Т1			ВБИЕ.686311. 071-03	ИПТ-20/3150 Б 01 эксп.
ВСТА-35/1000-1-УХЛ1			ВБИЕ.686311. 072	ИПТ-35/1000 А 01
ВСТБ-35/1000-1-УХЛ1		1000	ВБИЕ.686311. 072-03	ИПТ-35/1000 Б 01
ВСТБ-35/1000-1-Т1			ВБИЕ.686311. 072-04	ИПТ-35/1000 Б 01 эксп.
ВСТА-35/1600-1-УХЛ1			ВБИЕ.686311. 073	ИПТ-35/3150 А 01
ВСТБ-35/1600-1-УХЛ1		1600	ВБИЕ.686311. 073-02	ИПТ-35/3150 Б 01
ВСТБ-35/1600-1-Т1	35		ВБИЕ.686311. 073-03	ИПТ-35/3150 Б 01 эксп.
ВСТА-35/2000-1-УХЛ1	35		ВБИЕ.686311. 074	ИПТ-35/3150 А 01
ВСТБ-35/2000-1-УХЛ1		2000	ВБИЕ.686311. 074-02	ИПТ-35/3150 Б 01
ВСТБ-35/2000-1-Т1			ВБИЕ.686311. 074-03	ИПТ-35/3150 Б 01 эксп.
ВСТА-35/2500-1-УХЛ1			ВБИЕ.686311. 075	ИПТ-35/3150 А 01
ВСТБ-35/2500-1-УХЛ1		2500	ВБИЕ.686311. 075-02	ИПТ-35/3150 Б 01
ВСТБ-35/2500-1-Т1			ВБИЕ.686311. 075-03	ИПТ-35/3150 Б 01 эксп.

Вводы 10, 20 и 35 кВ на ток 1000, 1600, 2000 u 2500А

верхние контакты вводов на 1000А

верхние контакты вводов на 1000А

верхние контакты вводов на 1600 и 2000А

1г, А	1600	2000
L, мм	200	222
в, мм	85	100
S, мм	18	20
d, мм	мзз	М42
Lx.mm	20	20

верхние контакты вводов на 2500А

Нижние контакты вводов на токи 1000, 1600, 2000 и 2500А

lr, А	в.мм	а, мм	S, мм	1тах, мм
1000	60	30	7	12
1600	60	30	10	20
2000	80	40	16	14
2500	80	40	16	23

Нижние контакты вводов на токи 1000, 1600, 2000 и 2500А

Вводы 20 кВ на ток 4000А

ввод 20 кВ на ток 4000А

Поз.	Наименование
1	Зажим контактный
2	Стержень
3	Пробка
	Полукольцо
5	Колпак
6	Колпак
7	Кольцо
8	Прокладка
9	Прокладка
10	Прокладка
11	Гайка
12	Болт М12х45
13	Болт М12х70
14	Болт М16х70
15	винтМ4х25
16	Гайка М12
17	Гайка М16
18	Гайка М12
19	Гайка М16
20	Шайба С12
21	Шайба С16
22	Шайба С12
23	Изолятор*

*Изолятор выбирается по таблице 9

Таблица 9

Тип ввода

Ur, кВ

lr, А

Обозначение чертежа ввода

L, мм

1, мм

Масса,

кг

Обозначение чертежа изолятора

Обозначение чертежа установки ввода

ВСТА-20/4000-1-УХЛ1

4000

ВБИЕ.686311.042

985

305

52,7

ИПТ-20/5000 А01

ВБИЕ.687442.016

ВСТА-20Д000-1-Т1

ВБИЕ.686311.043

ИПТ-20/5000А01эксп.

ВБИЕ.687442.016-06

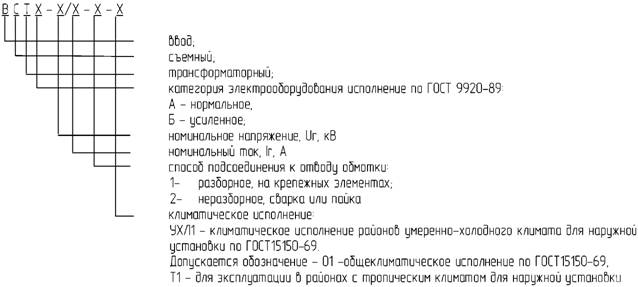

Расшифровка условного обозначения типов вводов

При заказе ввода указывать

1. Тип ввода;

2. Обозначение чертежа ввода (см. таблицы каталога),

2.1 Для вводов 250, 400 и 630А указывать обозначение чертежа стержня, который выбирается из таблицы 6 (для единичных заказов вводов по запасным частям);

3. Обозначение чертежа установки ввода (по требованию заказчика);

4. Тип изолятора выбирать из таблиц 4, 6, 8, 9 и указывать в ордере заводского заказа в строке «ведомость покупных изделий» с указанием ТУ 16-757.032-86 (для всех типов изоляторов).
