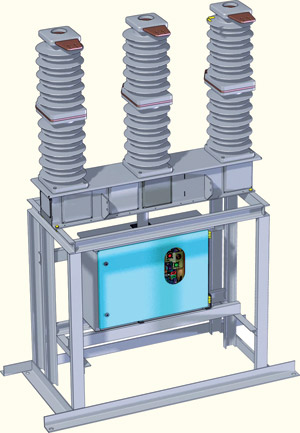

ВВН-СЭЩ-Э-35-25/1000 вакуумный выключатель

Производитель: Электрощит -ТМ Самара
Номинальное напряжение, кВ: 35
Номинальный ток, А: 1000
Номинальный ток отключения, кА: 25
Циклов ВО, при номинальном токе: 25000
Электродинамическая стойкость (кА): 64
Ток термической стойкости, кА (с): 25 (3)
Собственное время отключения, мс: 40
Полное время отключения, мс: 60
Собственное время включения, мс: 110
Масса, кг: 550

ВВН-СЭЩ-Э-35-25/1000
– высоковольтный вакуумный выключатель, имеет встроенный взаимозаменяемый электромагнитный (ВВН-СЭЩ-Э-35-25/1000) или пружинно-моторный привод (ВВН-СЭЩ-П-35-25/1000 - время заводки включающих пружин, не более 15 сек.). При замене одного привода другим, узлов адаптации не требуется. Выключатели серии ВВН-СЭЩ-35 применяются для установки на открытых и закрытых распределительных устройствах 35 кВ комплектных трансформаторных подстанций КТПБ-СЭЩ-110/35/10(6), а также для расширения существующих подстанций и при их реконструкции.
