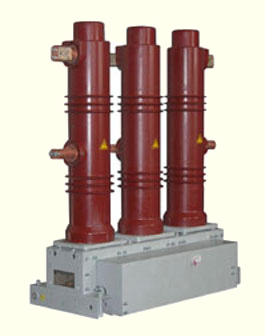

ВВЭЛ-35-5/2000 – вакуумный выключатель

Производитель: Элвест
Номинальное напряжение, кВ: 35
Наибольшее рабочее напряжение, кВ: 40,5
Номинальный ток, А: 2000
Номинальный ток отключения, кА: 5
Циклов ВО, при номинальном токе: 50000
Циклов ВО, при токе КЗ: 50
Масса, кг: 200
Вакуумный выключатель ВВЭЛ-35-5/2000 предназначен для работы в электроустановках с частыми коммутациями (дуговые сталеплавильные печи...).

Диапазон номинальных ток отключения для этого типа выключателей: 5, 20, 25, 31,5 кА

Возможно выкатное исполнение выключателей ВВЭЛ-35 с установкой на некоторых типы ячеек зарубежных изготовителей с выносом цепей сигнализации и управления.

Выключатели ВВЭЛ-35 пришли на смену раннее выпускавшимися этим производителем выключателей ВБЦ-35 и ВБУ-35. ВВЭЛ-35 предусмотрено имеют меньшую массу и габариты за счет применения импортных эпоксидных изоляторов, вакуумных камер и принципиально новой конструкции электромагнитного привода. Установочные размеры и электрическая схема выключателя ВВЭЛ-35 в стационарном исполнении полностью соответствуют старым типам выключателей.
