ВВЭЛ-35-25/1600 вакуумный выключатель

Производитель: Элвест
Номинальное напряжение, кВ: 35
Наибольшее рабочее напряжение, кВ: 40,5
Номинальный ток, А: 1600
Номинальный ток отключения, кА: 25
Циклов ВО, при номинальном токе: 50000
Циклов ВО, при токе КЗ: 50
Масса, кг: 200

Данный тип выключателя внутренней установки выпускается на следующие номинальные токи отключения: 5, 20, 25, 31,5 кА
ВВЭЛ-35-25/1600 - высоковольтный вакуумный выключатель, разработанный для работы в электроустановках с частыми коммутациями.


Возможна выкатная установка этого высоковольтного выключателя на определенные типы ячеек зарубежного производства. Выкатное исполнение выключателей ВВЭЛ-35 может быть установлено в некоторых типах ячеек зарубежных изготовителей. При этом блок цепей сигнализации и управления выносится за пределы ячейки.

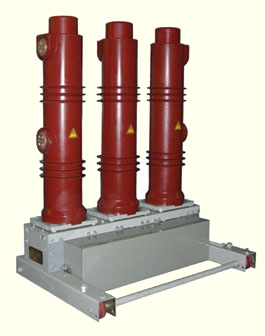

На фото выключатель в выкатном исполнении.

Этот тип выключателя, по сравнению с раннее выпускавшимися НПП Элвест ВБЦ-35 и ВБУ-35, имеет меньшие массу и габариты за счет применения импортных эпоксидных изоляторов, вакуумной камеры и нового электромагнитного привода. Установочные размеры и электрическая схема выключателя ВВЭЛ-35 в стационарном исполнении полностью соответствуют ранее выпускавшимся моделям, упрощая замену выключателя.
