ВВЭ-10 вакуумный выключатель

1 - основание;

2 - рама;

3 - контакт заземления;

4 - подшипник;

5 - блок - контакты;

6 - контактор;

7 - тяга среднего полюса;

8 - полюс;

9 - фасадная перегородка

10 - кнопка ручного отключения;

11 - счетчик ходов;

12 - крышка привода;

13 - привод;

14 - блокировка;

15 - зажимы;

16 - вал выключателя;

17 - фиксатор

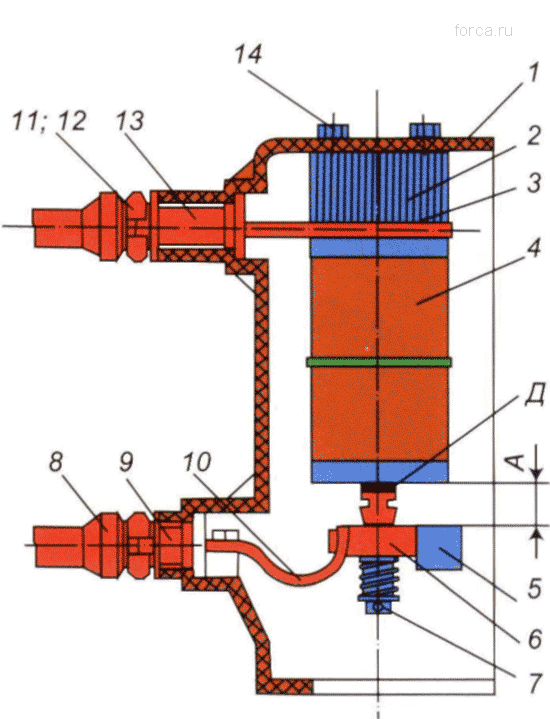

ПОЛЮС ВЫКЛЮЧАТЕЛЯ ВВЭ-10:

1 - корпус изоляционный;

2 - крышка ребристая (только для 1600 А);

3 - токоотвод верхний;

4 - ВДК;

5 - радиатор (только на ток 1600 А);

6 - контакт подвижный;

7 - узел поджатия;

8 - контакт розеточного типа выдвижного элемента;

9, 13 - стержень контакта;

10 - связь гибкая;

11,12 - шайба и гайка;

14 - болт;

А - разность хода подвижных контактов выключателя; Д - зона поджатия контакта
