ВВД8-10 вакуумный выключатель
Производитель: Электроаппарат Брянск
Номинальное напряжение, кВ: 10
Наибольшее рабочее напряжение, кВ: 12
Номинальный ток, А: 630, 1000
Гарантия: 7 лет
Ориентировочная цена реклоузера:
| Привод | Фидерное исполнение | Секционное исполнение |
| Пружинно-моторный | 350 тыс.руб. | 470 тыс.руб. |
| Электромагнитный | 410 тыс.руб. | 520 тыс.руб. |
Параметры ВВД8-10
| Номинальный уровень изоляции. | Выдерживающее напряжение промчастоты на 1 мин | kВ | 42 | ||
| Выдерживающее напряжение грозы (пиковое) | 75 | ||||
| Номинальный ток КЗ | kA | 12.5 | 16 | 20 | |
| Номинальный ток КЗ включения (вершина) | 31.5 | 40 | 50 | ||
| Сквозной ток короткого замыкания (пиковый) | 31.5 | 40 | 50 | ||
| Номинальный кратковременный выдерживающий ток | 12.5 | 16 | 20 | ||
| Номинальное число включений и выключений тока КЗ | раз | 30 | |||
| Механический ресурс | 25000 | ||||
| Собственное время отключения | мс | 30 | |||
| Собственное время включения | 50 | ||||
| Номинальное напряжение и номинальные напряжения вспомогательного контура | В | =24; 110; 220; =110; =220 | |||

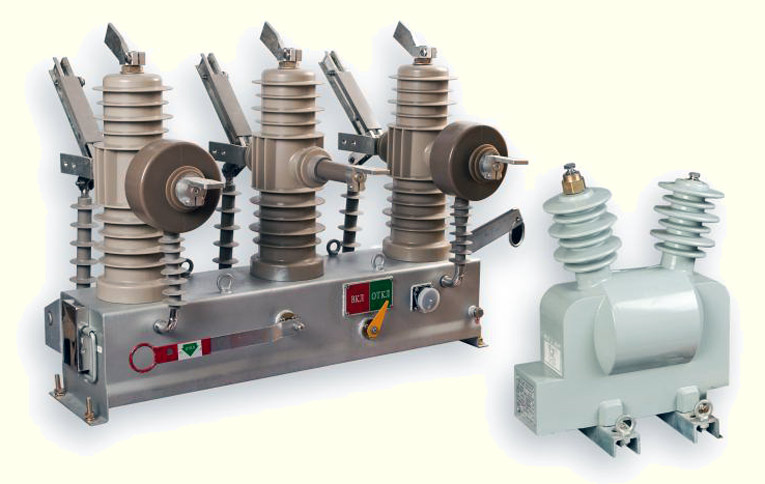

ВВД8-10 — трехполюсный вакуумный выключатель наружной установки, реклоузер, автоматический пункт секционирования столбовой. Реклоузер предназначен для автоматизации и повышения надежности работы воздушных линий (ВЛ) электропередачи напряжением 10 кВ трехфазного переменного тока частотой 50 Гц, для систем с изолированной нейтралью в нормальных и аварийных режимах. Высоковольтный вакуумный выключатель изготовлен согласно ГОСТ 687-78 (соответствие МЭК -56).
Программируемый выключатель — это комплект из высоковольтного вакуумного выключателя ВВД8-10 и блока управления. Он позволяет автоматизировать распределение электроэнергии при модернизации городских и сельских сетей и работает как устройство АПВ, являясь идеальным выключателем для автоматизации энергоснабжения.
Блок управления у ВВД8-10 отличается малой потребляемой мощностью, полной изоляцией, устойчивостью к пыли и влаге. Резервный аккумулятор обеспечивает работу в течение 24 часов после отказа силового питания. Гибкий и удобный интерфейс программирования поддерживает различные режимы передачи данных: по оптоволокну, по проводам, по радио. При связи с системой DMS выполняет 4 функции: телеуправление, телеметрия, телеиндикация и телерегулировка.
Дополнительно: Руководство по эксплуатации вакуумного выключателя (реклоузера) ВВД8-10
