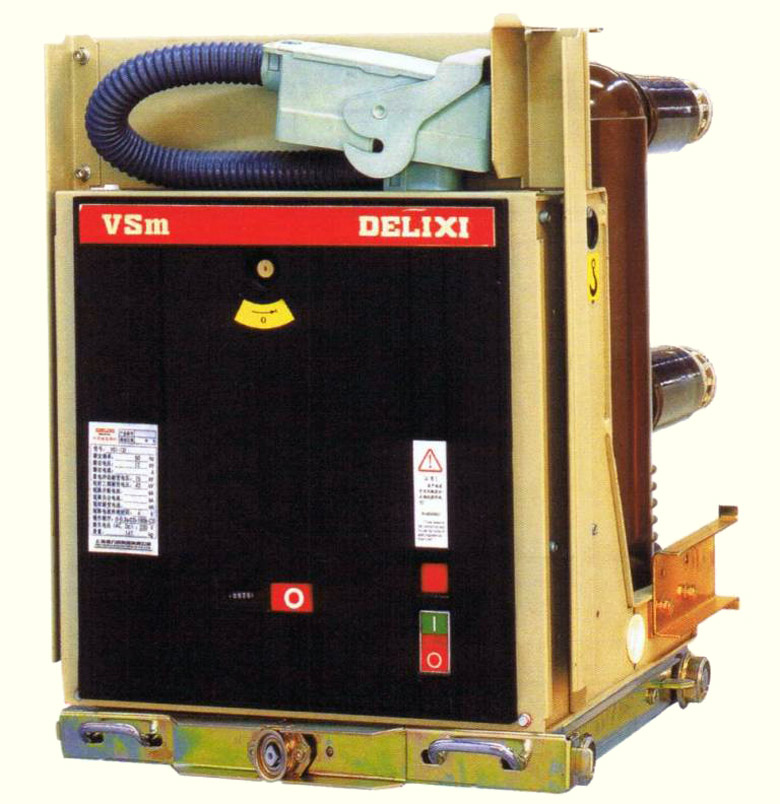

VSm-12 DELIXI вакуумный выключатель

VSm-12 – вакуумный выключатель DELIXI Group Co

Производитель: DELIXI Group Co
Номинальное напряжение, кВ: 10
Номинальный ток, А: 630, 1250, 1600, 2500, 3150

VSm—12 - внутренний вакуумный выключатель переменного тока, производства китайской компании DELIXI Group Co, оборудованный электромагнитным приводом, может широко использоваться в электроустановках электростанций, подстанций в т.ч. промышленных, таких как системы электроснабжения химических заводов, сталеплавильного производства, фабрик, авиазаводов, крупных зданий.

Характеристики выключателя

VSm—12 вакуумный выключатель внутренней установки, переменного тока не требует технического обслуживания, благодаря вакуумной дугогасительной камере с длительным сроком эксплуатации и технологии эпоксидного литья.

Часть электрического управления берет на себя фотоэлектрический датчик вместо традиционного вспомогательного переключателя, полностью электронный блок питания и интеллектуальный блока управления, гарантируют свободное техническое обслуживание электрической части управления.

Технические данные

№	Элемент	Единица измерений	Технические данные
1	Максимальное рабочее напряжение	кВ	12
2	Номинальное выдерживаемое напряжение промышленной частоты 1 мин. Напряжение грозового импульса	кВ	42 (фазное, на заземлю), 48 (разрушение) 75 (фазное, на заземлю), 85 (разрушение)
3	Номинальный ток	A	630 1250 1600 2000 2500 3150
4	Номинальный ток отключения короткого замыкания	кА	20 25 31.5 40
5	Выдерживаемый кратковременный ток, 4с (эффективное значение)	кА	20 25 31.5 40
6	Номинальное амплитудное значение выдерживаемого тока (амплитудное значение)	кА	50 63 80 100
7	Номинальный ток включения (амплитудное значение)	кА	50 63 80 100
S	Номинальный отдельный ток отключения единичного конденсатора	A	630
9	Оцененный компенсационный ток отключения единичного конденсатора	A	400
10	Ресурс отключений номинальных токов КЗ	циклов	50
11	Механический ресурс выключателя	циклов	60000
12	Напряжение оперативного тока	В	Переменный ток, DC220V (65 - 120 %)
13	Зарядный ток конденсатора (амплитудное значение)	A	2

№	Элемент	Единица измерений	Технические данные
1	Расстояние между отключенными контактами	мм	9. 5 ± 1
2	Ход подвижного контакта	мм	4 ± 1
3	Средняя скорость движения подвижного контакта при отключении	мс	0.8 1. 2
4	Средняя скорость движения подвижного контакта при включении	мс	0.4 0.8
5	Колебания контактов	мс	<2
6	Разновременность включения и отключения контактов по фазам	мс	<2
7	Ширина импульса переключения — включения и выключения	мс	> 40
8	Допустимый износ контактов	мм	<3
