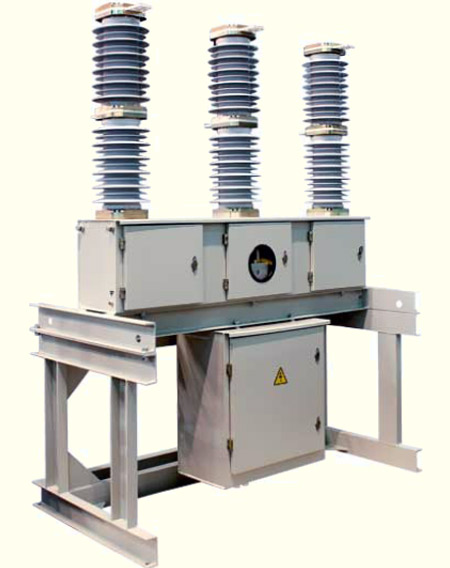

ВР35НС вакуумный выключатель
Производитель: Высоковольтный союз
Номинальное напряжение, кВ: 10
Наибольшее рабочее напряжение, кВ: 40,5
Номинальный ток, А: 1600
Номинальный ток отключения, кА 20
Собственное время отключения, с, не более 0,035 - 0,055
Собственное время включения, с, не более 0,1
Полное время отключения выключателя с приводом, с, не более 0,065
- механический ресурс, циклов ВО - 30 000
- коммутационный ресурс, циклов ВО: при номинальных токах - 30 000
- ширина - 1 839 мм
- глубина - 920 мм
- высота - 2 270 мм
- масса, не более - 525 кг
при номинальных токах отключения - 55
габаритные размеры выключателя:
Вакуумные высоковольтные выключатели наружной установки серий ВР35НС с цельнолитыми полюсами в кремнийорганической внешней и внутренней, включая заливку вакуумной камеры, изоляции соответствуют требованиям ГОСТ 687-78 и предназначены для коммутации электрических цепей, при нормальных и аварийных режимах, в сетях трехфазного переменного тока частоты 50 (60) Гц с номинальным напряжением 35 кВ для систем с изолированной и частично заземленной нейтралью. Выключатели ВР35НС имеют электромагнитный привод, работа которого основана на принципе двухпозиционной «магнитной защелки».
Подробнее: Техническая информация по выключателю ВР35НС
