Воздухоосушитель трансформаторов

Воздухоосушитель предназначен для поглощения влаги из воздуха, поступающего в расширитель; в трансформаторах I и II габаритов он встроен непосредственно в расширитель.

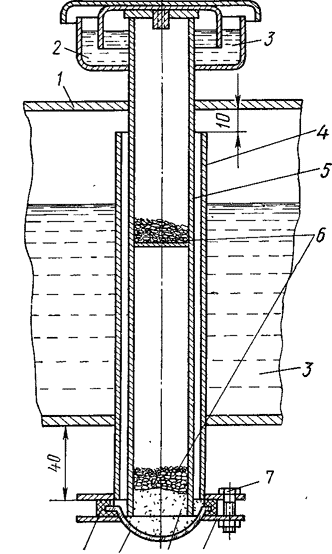

Воздухоосушитель, встроенный в расширитель

Внутренняя трубка 5 воздухоосушителя вставлена в отверстие верхней части расширителя и приварена маслоплотным швом к его стенке, наружная трубка 4 установлена диаметрально противоположно внутренней. К наружной трубке прикреплен прижимными фланцами 8 и болтами 7 на резиновой прокладке 11 колпак 10 из органического стекла. Колпак и нижнюю часть внутренней трубки заполняют индикаторным силикагелем, а верхнюю — силикагелем или цеолитом до уровня, не превышающего максимальный уровень масла 3 в расширителе. При изменении температуры и уменьшении объема масла в расширителе из атмосферы через масляный затвор 2, внутреннюю трубку 5, силикагель 6, индикаторный силикагель 9 и наружную трубку 4 поступает в верхнюю полость расширителя воздух. При увеличении объема масла воздух проходит по этому пути в обратном направлении. Об увлажненности силикагеля судят по изменению цвета индикаторного силикагеля, за которым наблюдают через колпак.

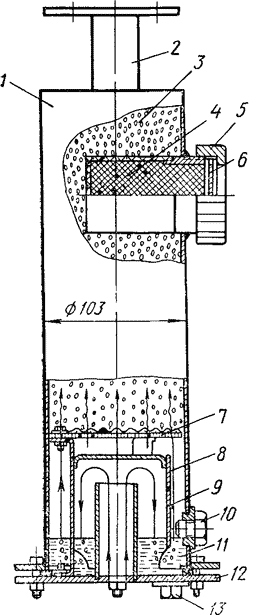

Воздухоосушитель, устанавливаемый на расширителях трансформаторов III габарита и выше, состоит из металлического корпуса 1 (рис. 2) цилиндрической формы, заполненного силикагелем 3, решетки с сеткой 7, сетчатого патрона 4, заполненного индикаторным силикагелем и закрытого крышкой 5 со смотровым стеклом 6. В нижнюю часть воздухоосушителя вмонтирован масляный затвор, работающий по принципу сообщающихся сосудов и служащий для предохранения силикагеля от постоянного соприкосновения с воздухом и очистки воздуха от механических примесей (они, проходя через масло, оседают в нем). Масляный затвор имеет несколько отверстий с пробками: 13 — для слива отработанного масла, 10 — для слива масла до нормального уровня в затворе и отверстие для заливки трансформаторного масла (последнее на рисунке не показано).

Воздухоосушитель, устанавливаемый на расширителях трансформаторов III габарита и выше

Когда уровень масла в расширителе понижается, его объем пополняется воздухом: он проходит через трубку 9, приваренную к дну 12 масляного затвора, затем через слой трансформаторного масла 11, отверстие в стенке 8 затвора, через решетку с сеткой и слои силикагеля, отбирающего у воздуха влагу. Далее по патрубку 2 и трубе сухой воздух попадает в расширитель. При увеличении объема масла в расширителе воздух идет в обратном направлении. Для контроля за уровнем масла воздухоосушители имеют маслоуказатель (на рисунке не показан).
