VOX - вакуумный выключатель

Баковый вакуумный выключатель наружной установки VOX, с корпусом изолированным элегазом, разработки Арева, сейчас производственные мощности принадлежат Шнейдер электрик и Альстом Грид.

• 35кВ, 2000A, 31.5кА.

• Наружная установка.

• Вакуумный прерыватель.

• Пружинный приводной механизм.

• Композитные бушинги EPDM.

• Стальной бак, без уплотнителей.

• Тестовые испытания на дугогашение и сейсмостойкость.

•Прерыватель - Вакуумный.

•Изоляционная среда - SF6 (элегаз)

•Давление газа - 1.5 bar - норма 1.3 bar - тревога

•Испытательное напряжение грозовым импульсом - 200кВ.

•Проверочное напряжение 50Гц, 1мин -80кВ

•Температура окружающего воздуха - -65°C / +50°C

•Рабочие циклы - О-О.Зс-ВО-15c- ВО

•Время отключения - 35мс

•Время включения - 45мс

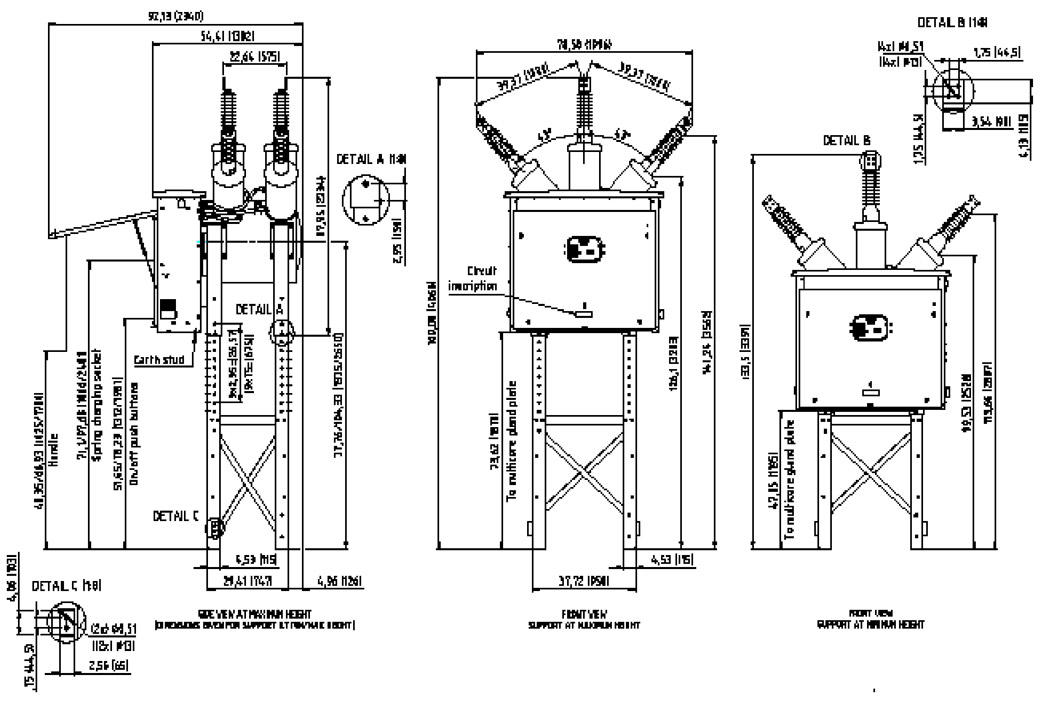

Габариты

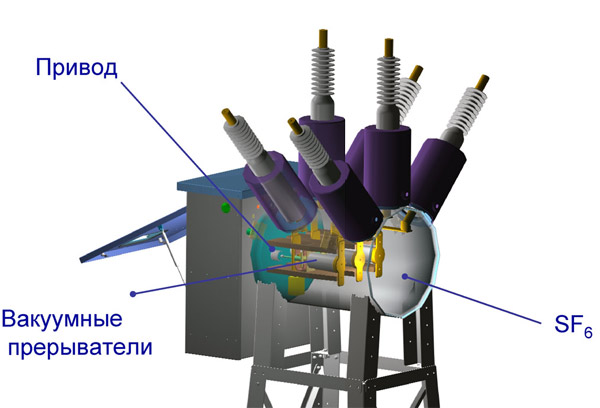

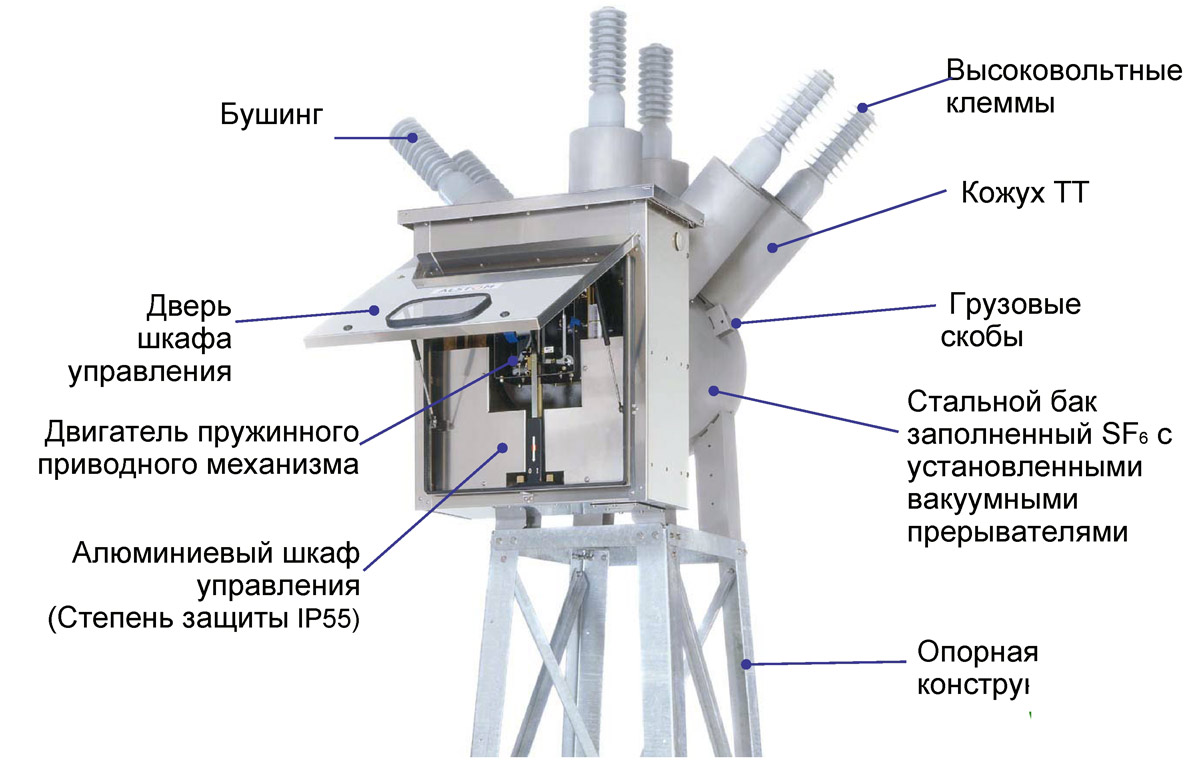

Конструкция VOX

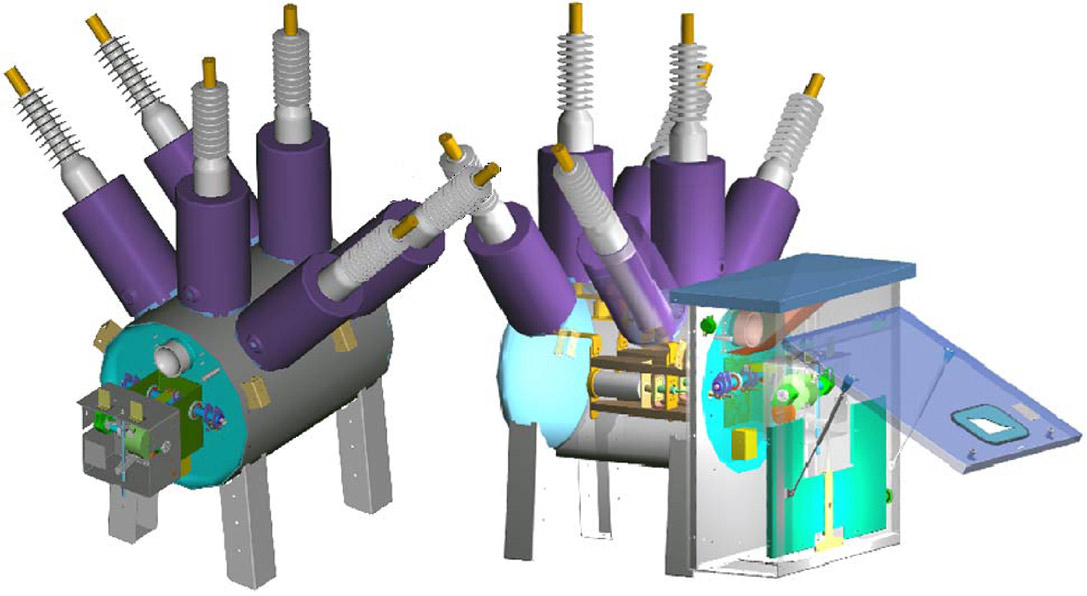

Конструкция выключателей VOX

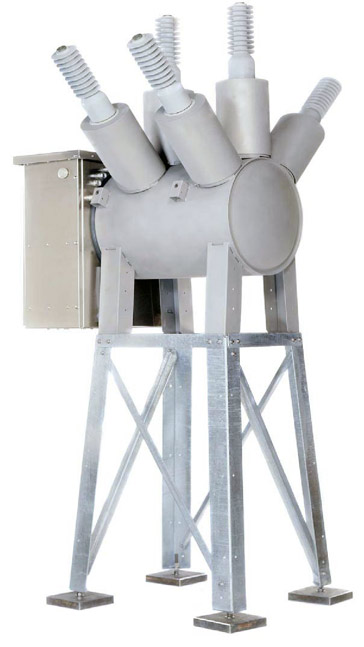

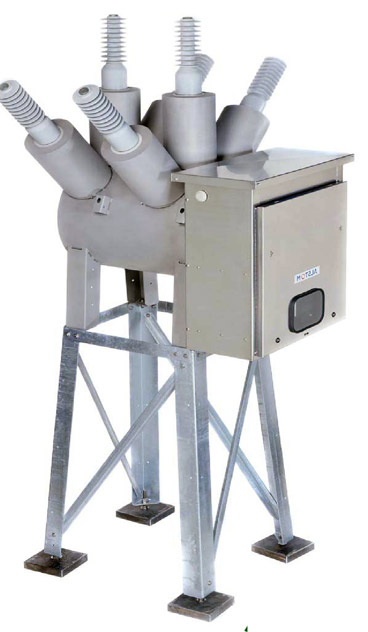

Без шкафа управления Со шкафом управления

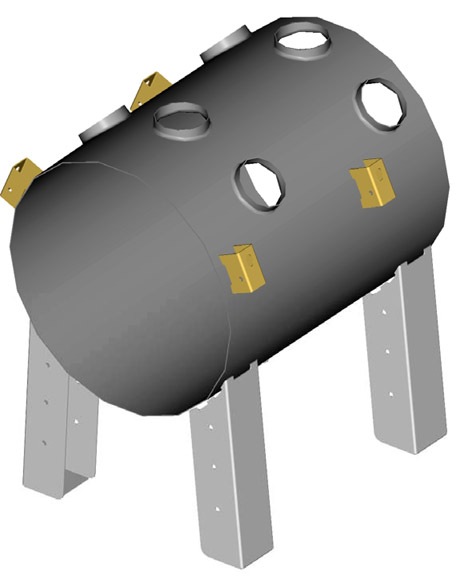

Основной бак

• 3мм сталь холодного проката.

• Цилиндрический бак с шестью отверстиями.

• Цельносварной.

нет проблем с утечкой элегаза.

• Устойчивость к высокому давлению в случае возникновения внутренней дуги.

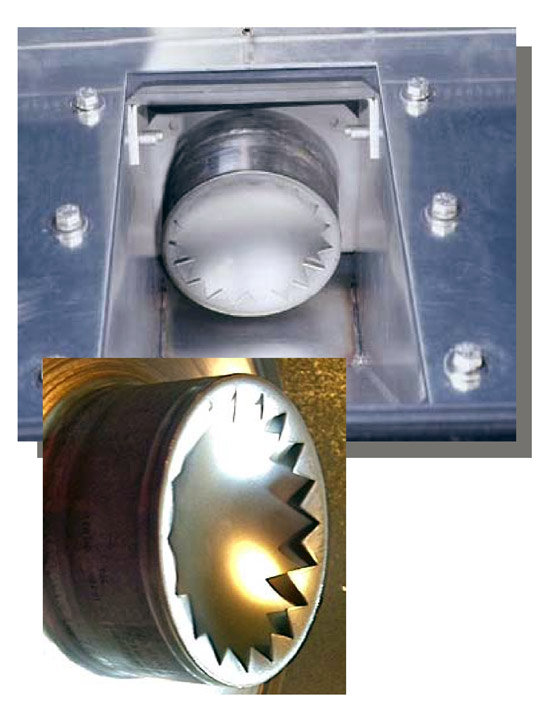

Предохранительный клапан

Стальной разрывной диск. Плазменная сварка к баку.

Выброс газа вверх через крышу шкафа управления.

Отсек защищенный от воды, грязи и льда.

Защита от воздействия агрессивной внешней среды и коррозии.

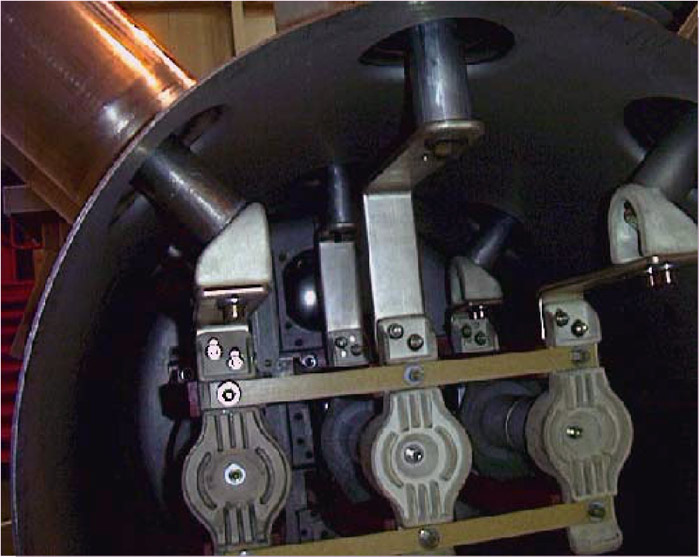

Внутреннее устройство

• Вакуумный прерыватель.

• Прерыватель защищен от воздействия окружающей среды.

• Надёжное крепление токопроводов.

• Защищенный от окружающей среды предохранительный клапан.

• Элегаз низкого давления (1,5 bar).

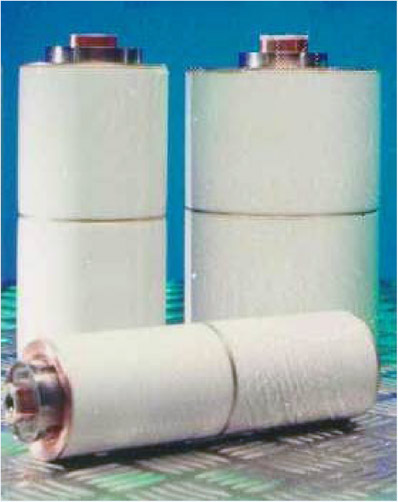

Вакуумные прерыватели

•100% технология AREVA.

•100% производство AREVA.

•Современная технология вакуумного прерывания.

•Опыт работы на протяжении 30 лет в области вакуумного прерывания.

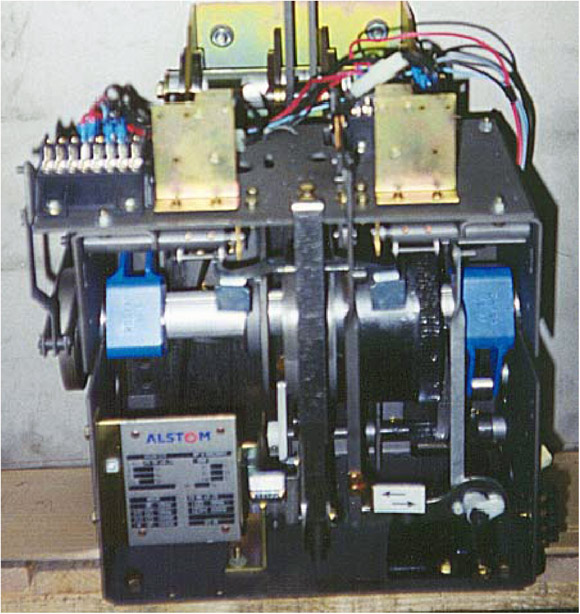

Приводной механизм

Надёжный и проверенный.

Двигатель завода пружины.

Кнопка/индикатор положения вкл./откл.

Индикатор состояния пружины.

Используется в КРУ типа VISAX.

Более чем 10.000 приводных механизмов в эксплуатации

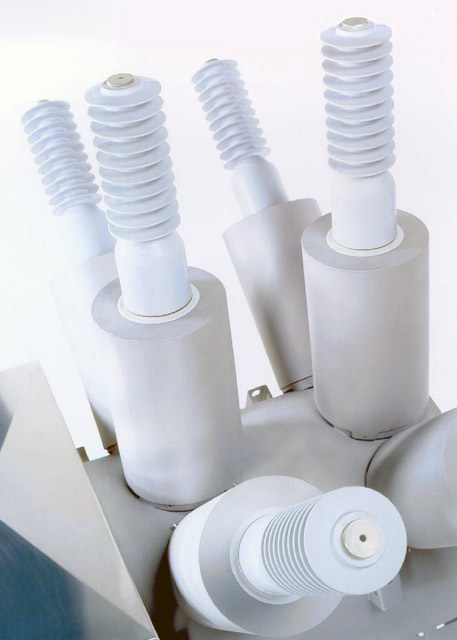

Бушинги (высоковольтные вводы)

Высокая надёжность и работоспособность.

Подходящие для сильного загрязнения (31.5мм/кВ).

Проверенные до 260кВ BIL.

Гарантируемые 200кВ BIL до 3000м над уровнем моря.

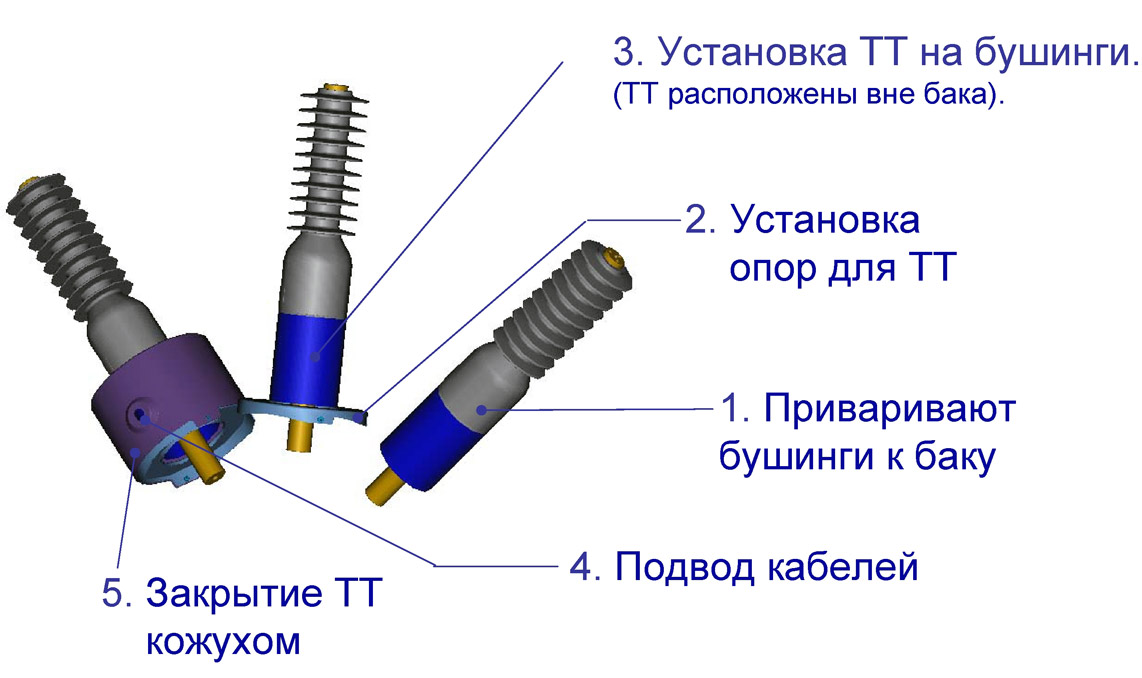

Последовательность сборки высоковольтных вводов

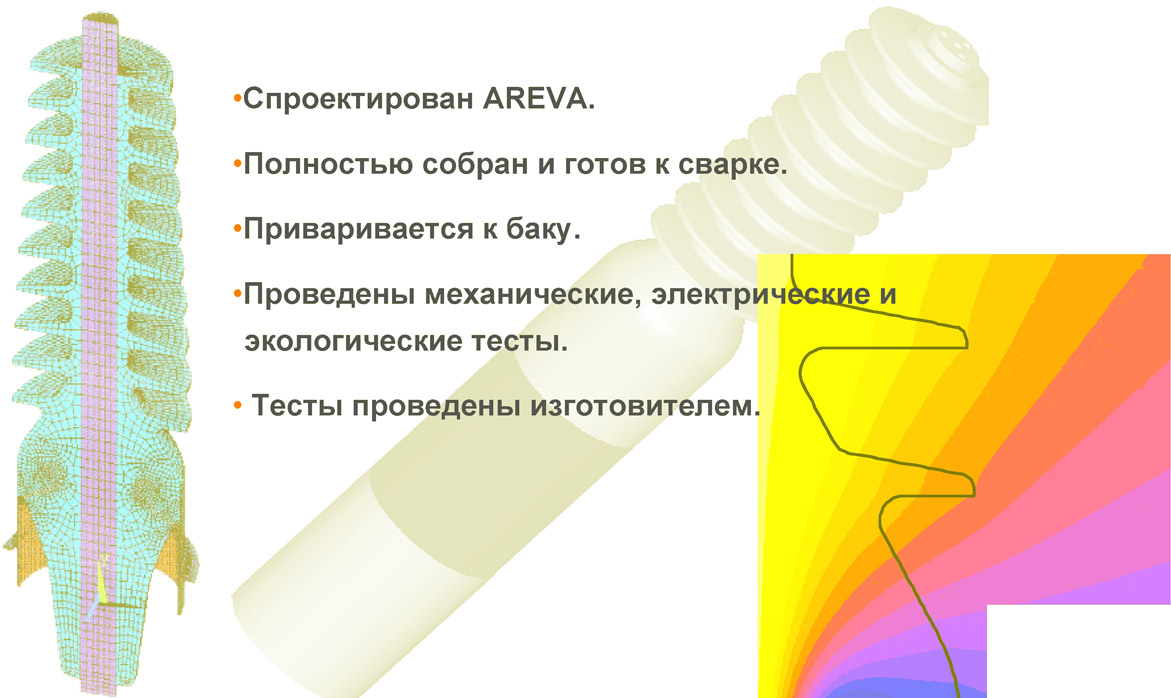

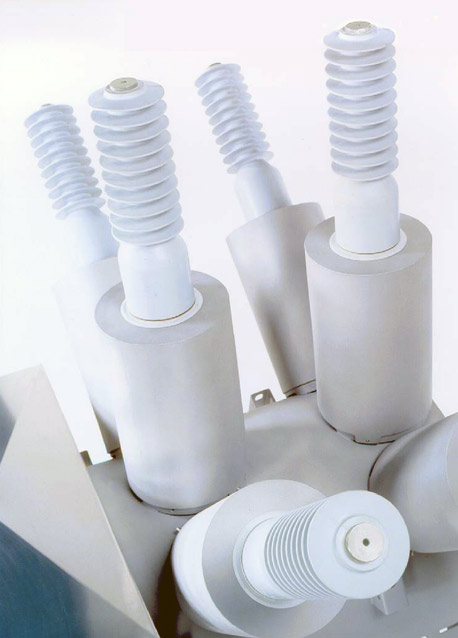

Запатентованные бушинги EPDM

Характеристики EPDM.

Стойкий к ультрафиолетовому излучению.

Изготовлен из компаунда.

Отличная изоляционная стойкость.

Диэлектрические качества приравнены к фарфору.

Механически превосходит фарфор:

ударостойкость;

транспортируемость.

Испытания бушингов

Испытания в лаборатории DSET, Флорида:

облучение ультрафиолетом - эквивалент 6 годам работы.

При проверке высоковольтных вводов отсутствуют микротрещины.

Рабочий температурный диапазон:

120°С максимум;

-65°С минимум.

Атмосферная камера для испытаний покрытий металлов:

температура окружающего воздуха 50°С;

влажность 45-55%;

18 минут дождь, 102 минуты сушка;

20600 часов - длительность тестов.

Нет существенных изменений в свойствах материала.

Испытания бушингов в комплекте с ТТ

Сопротивление ускоренному климатическому старению:

5000 часов - эквивалентно 15 годам работы;

суточные циклы в условиях влажности, ультрафиолета, тумана, нагревания до 50°С;

при подключении номинального напряжения.

Последующие проверки качества после 5000 часов:

диэлектрическая стойкость при 80кВ (50Гц/1мин.) / 175кВ (грозового импульса);

механическая стойкость;

утечка SF6

Механические испытания на изгиб и скручивание.

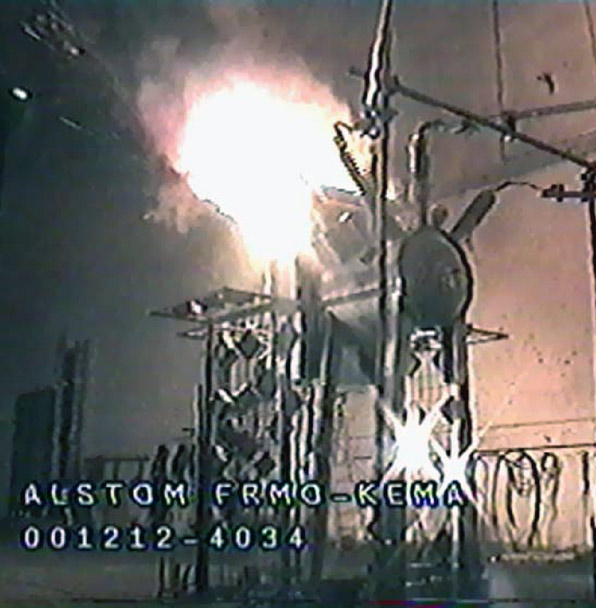

Внутренняя дуга

Испытания сопротивлению внутренней дуги по стандарту МЭК 60298 подпункт АА.

Внутренняя дуга 25кА - 1сек.

Доступность класса В. (датчики располагались в 30см от поверхности).

Нет перегоревших датчиков.

Успешные испытания с открытой и закрытой дверью шкафа управления.

Гарантированная безопасность при открытой двери.

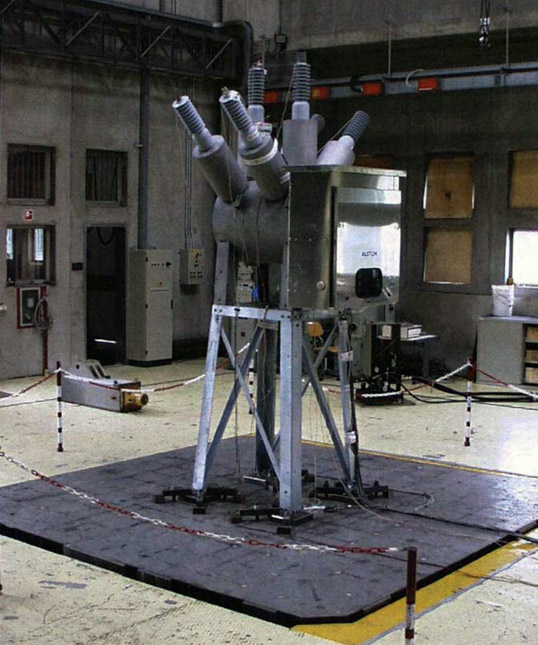

Тест на сейсмостойкость

Тесты проводились по стандартам МЭК: 61166, 60068­2-6, 60068-2-57, стандарт IEEE 693-1997.

Сейсмотест по стандарту IEEE :

пиковое ускорение 0.5 g (X,Y)

0.4 g (Z)

частота 1-37 Гц

время 40.955 с

Не выявлено никаких проблем, за исключением ослабления винтов опорной конструкции.

Перечень достоинств выключателей VOX

Разработан для длительной эксплуатации

более 10.000 рабочих циклов при номинальном токе;

более 100 рабочих циклов при токах К.З..

Выключатель не требует обслуживания

бак заварен на весь срок эксплуатации;

бак и шкаф управления коррозийностойкие;

сварная конструкция не допускает утечки элегаза;

бушинги антивандального исполнения.

Простота работы с трансформаторами тока:

возможность установки трансформаторов тока с обеих сторон выключателя;

тороидальный трансформатор тока легкодоступен и заменим;

отсутствует необходимость в дополнительных строительных конструкциях для трансформаторов тока.

Возможность устанавливать оборудование контроля и защиты в шкафу управления.

Невосприимчивость к воздействию факторов окружающей среды:

прерыватель находится в заваренном баке с элегазом

выключатель защищен от влажности, загрязнения и т.,

Простота монтажа:

небольшой вес (640-760кг) и компактность

(ширина до 2011мм, длина до 1390 мм, высота до 2121мм);

регулирование по высоте (до 675 мм), возможность подключения к любой конструкции подводящей линии;

простой в эксплуатации шкаф управления;

свободный подход к трансформаторам тока.

Выключатель проверен в соответствии с требованиями стандартов:

отключение токов К.З;

противостояние внутренней дуге;

сейсмостойкость;

работа в сложных климатических условиях (-65/+50°)

Технические параметры

VOX — выключатель баковый наружной установки 35 кВ -1250А/ 2000А- 25/ 31,5 к А
Обозначение				VOX
Расположение				Наружная установка
Номинальное напряжение		кВ		35
Наибольшее рабочее напряжение		кВ		40,5
Номинальное выдерживаемое напряжение грозового импульса		кВ		170/ 200
Расчетный уровень прочности изоляции вспомогательных цепей		кВ		2
Номинальная частота		Гц		50/ 60
Номинальный ток		А		1250/ 2000
Число полюсов				3
Изоляция				SF6 низкого давления
Среда отключения				Вакуум
Конструкция				Баковый
Расчетный кратковременный выдерживаемый ток КЗ
-Расчетный ток		кА		25/ 31,5
-Расчетный пиковый ток		кА		63/ 80
-Время работы на номинальном режиме короткого замыкания		с		3
Номинальное питающее напряжение цепи управления
- устройств включения и отключения		В		24-48-110-125-220 /pi
вспомогательные цепи		В		110-127-220 (50/60 Гц)
- устройств нагревания и антиконденсации		В		220
Изоляционный газ				SF6 (элегаз)
Давление изоляции (при 20 С и 101.3 кПа)
Расчетное давление заполнения	бар		1.5
Минимальное рабочее давление изоляции	бар		1,3
Расчетная последовательность операций			О-0,Зс-ВО-15с-ВО
Трехфазная электрическая износостойкость
- Количество операций			10000
Температура окружающей среды в процессе эксплуатации	°С		-65/ +50
Максимальная высота расчетного уровня прочности изоляции
- внешняя изоляция	м		1000
- вспомогательные цепи управления	м		2000
Минимальные диэлектрические расстояния
Минимальные расстояния в воздухе
бушинг	мм		460
Между фазами	мм		660/ 857
Между входными и выходными соединениями	мм		432
Длина пути утечки	мм		1069/ 1 ISO
Управляющее устройство
Тип исполнительного механизма			M5S (накопление энергии пружины)
Количество выключающих катушек			1-2
Вес
Выключатель без опор (без трансформаторов тока)	кг		—440/ —560
Опорная конструкция	кг
Полный вес выключателя VOX (без трансформатора тока)	кг		—640/ —760

Технические параметры

Габариты
Диаметр бака	мм	700
Полная ширина	мм	1647/2011
Полная длина	мм	1390
Высота без опор	мм	1854/ 2121
Монтажная высота (включая опоры)	мм	3395/ 3662
Материалы
Бак		Нержавеющая сталь 316 L (AISI)
Опоры		Гальванизированная сталь
Низковольтный шкаф		Алюминий
Бушинги (высоковольтные вводы)		EPDM (серого цвета)
Проводник		Алюминий (DiamSO)/ Медь (Diam50)
Предохранение и безопасность
Степень предохранения		ГР55
Низковольтный шкаф		герметик
Допустимая утечка	Ваг. стЗ/ S	< 1Е-07
