ВНТ с предохранителями

Выключатель нагрузки трехпозиционный ВНТ с предохранителями (Iном=630 А)

ОАО "ПО Элтехника" предлагает инновационное решение для производителей КСО - трёхпозиционные коммутационные выключатели нагрузки с номинальным напряжением 6 (10) кВ и воздушной изоляцией.

Выключатель нагрузки ВНТ устанавливаются в ячейках КСО-6(10)-Э1 «АВРОРА»:

выключатель нагрузки трехпозиционный: ВНТ-1 с приводом К-1 ВНТ-2Е с приводом К-2Е

выключатель нагрузки трехпозиционный с предохранителями: ВНТ-2П с приводом К-2Е

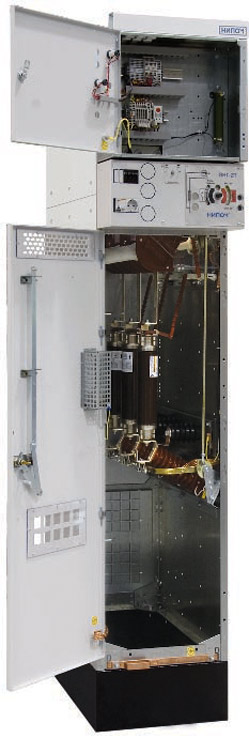

Ячейка КСО 6(10)-Э1 «Аврора» с ВНТ-2П

Ячейка КСО 6(10)-Э1 «Аврора» с ВНТ-2П

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВНТ

Наименование параметра Выключатель нагрузки
Номинальное напряжение, кВ10
Наибольшее рабочее напряжение, кВ12
Номинальный ток, А630
Наибольший ток отключения при cos > 0,7, А630
Номинальный ток отключения ненагруженного трансформатора, А16
Номинальный ток отключения ненагруженного кабеля, А25
Нормированные параметры сквозных токов короткого замыкания:

ток электродинамической стойкости, кА;

начальное действующее значение периодической составляющей, кА;

ток термической стойкости, кА;

время протекания тока короткого замыкания, с

51

20

20

1

Нормированный ток включения на короткое замыкание, кА20
Номинальные напряжения цепей управления и элементов вспомогательных цепей, В:

при постоянном токе;

при переменном токе

00 22 22
Диапазон рабочих напряжений цепей электромагнитов управления (в процентах от номинального), %:

электромагнита включения;

электромагнита отключения

80 - 110

70 - 110

Испытательные напряжения изоляции между полюсами относительно земли, кВ:

одноминутное частоты 50 Гц;

грозовой импульс 1,2/50 мкс

42

75

Испытательные напряжения изоляции между контактами в разомкнутом положении, кВ:

одноминутное частоты 50 Гц;

грозовой импульс 1,2/50 мкс

42

75

Полное электрическое сопротивление главной токоведущей цепи полюса, не более, мкОм200
Ресурс по механической стойкости (количество циклов В-tn-О до капитального ремонта):

линейных контактов;

заземляющих контактов

2000

2000

Разновременность размыкания дугогасительных контактов при отключении, с, не более0,005
Разновременность замыкания дугогасительных контактов при включении, с, не более0,005
Коммутационный ресурс (количество циклов В-tn-О, выполняемых при коммутации номинального тока без замены и ревизии контактов), не менее:

при токе отключения 630 А;

при токе отключения 400 А

10

100

Срок службы до списания, не менее, лет30
Масса, не более, кг50

Выключатели нагрузки рассчитаны для работы при следующих условиях:

Высота установки над уровнем моря не более 1000м;

Номинальное значение климатических факторов внешней среды в соответствии с ГОСТ 15150 и ГОСТ 15543;

Исполнение У категория размещения 3;

Тип атмосферы I и II по ГОСТ 15150;

Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов или паров в концентрациях разрушающих металл и изоляцию.

Конструкция ВНТ

Все основные узлы и детали аппаратов унифицированы, поэтому устройство и принцип работы для всех аппаратов аналогичны между собой за исключением особенностей конкретных моделей. Общая компоновка выключателей нагрузки и разъединителей представляет собой металлическое основание, на котором установлены три полюса. Подвижные контакты всех полюсов соединены с общим приводным валом при помощи вилочных рычагов. Правый торец вала входит в зацепление с муфтой привода. Аппарат и привод представляют собой разные конструктивные узлы, их правильное взаимное расположение в камере КСО обеспечивается конструктивным расположением точек крепления к элементам каркаса ячейки.

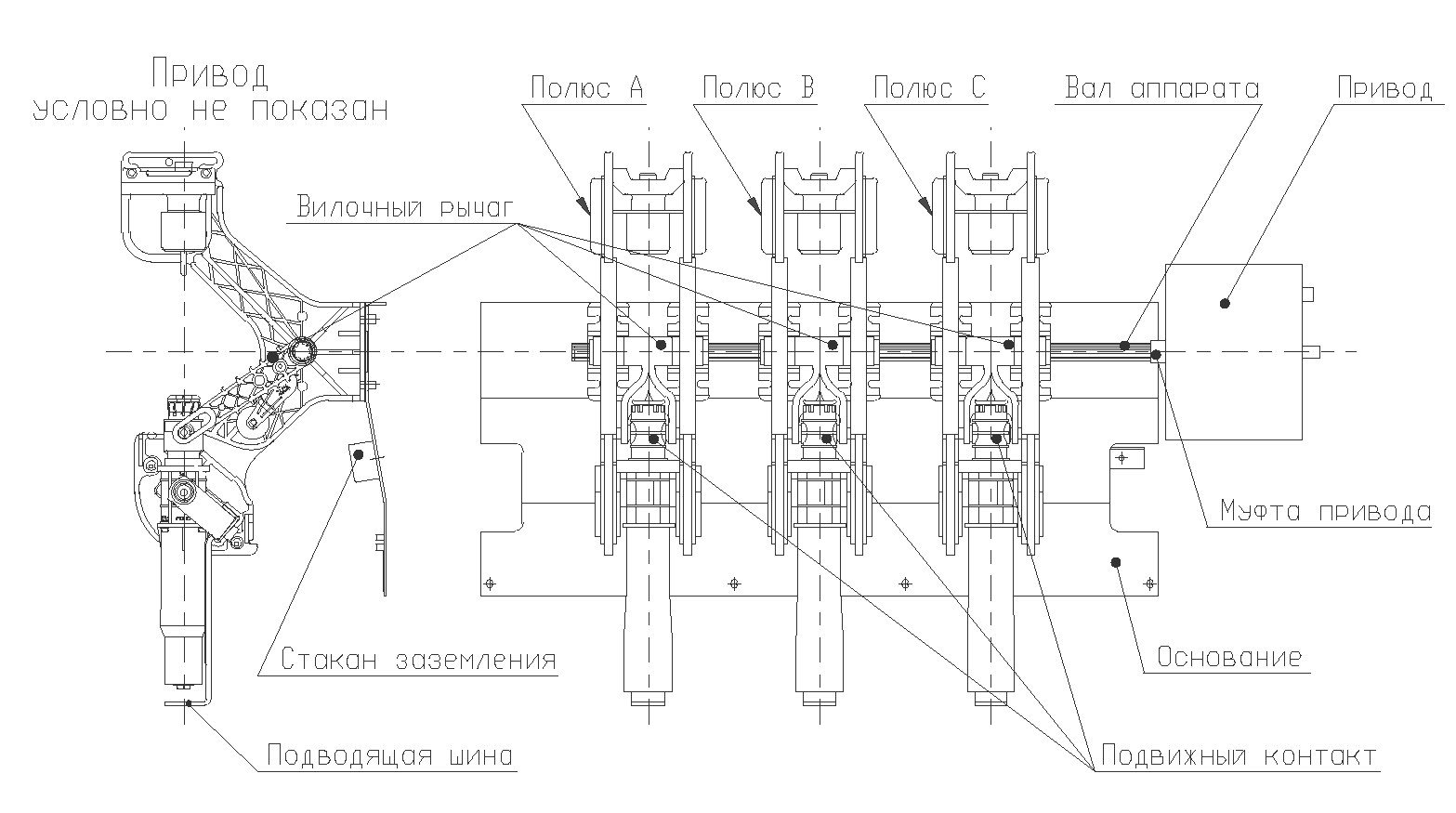

Общий вид выключателя нагрузки

Общий вид выключателя нагрузки

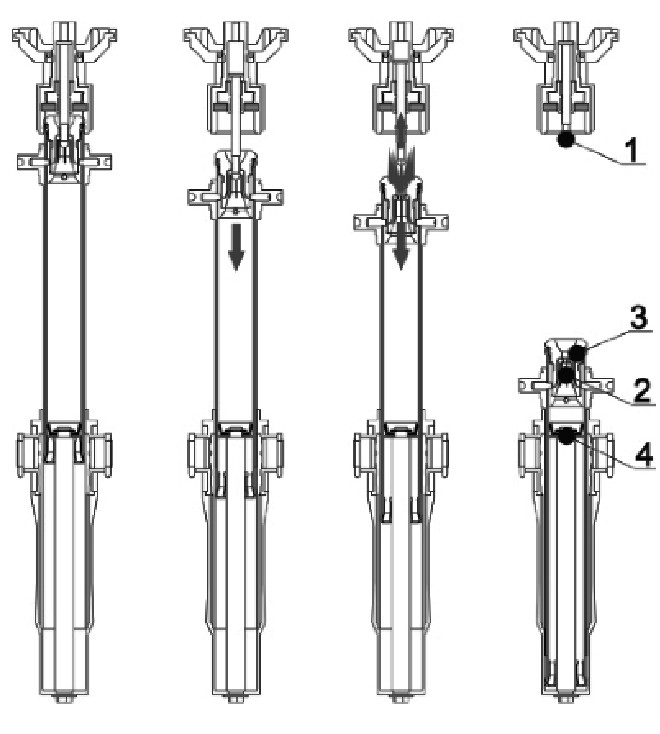

Система дугогашения выключателей нагрузки

Рис. 11. Система дугогашения выключателей нагрузки

Принцип действия выключателя нагрузки

Каждый подвижный контакт выключателя нагрузки оборудуется автокомпрессионным воздушным устройством. Принцип действия дугогасительного устройства основан на гашении дуги продольным, по отношению к оси ствола дуги, потоком воздуха, возникающим вследствие уменьшения объема внутренней полости корпуса подвижного контакта во время выполнения операции отключения. Во время выполнения операции отключения вначале происходит размыкание главных контактов; при этом подвижный дугогасительный контакт (1) движется вместе с подвижным главным контактом, удерживаемый дугогасительной розеткой (2). При достижении подвижным дугогасительным контактом положения упора он останавливается, в то время как подвижный главный контакт продолжает движение. В этот момент происходит размыкание дугогасительных контактов, и между ними образуется электрическая дуга, которая гасится потоком воздуха, вытекающим из сопла (3) под действием поршня (4), расположенного внутри подвижного контакта. В то же время подвижный дугогасительный контакт под действием возвратной пружины начинает двигаться в направлении, противоположном направлению движения подвижного главного контакта. Этим обеспечивается большая скорость увеличения межконтактного промежутка на начальной стадии гашения электрической дуги.

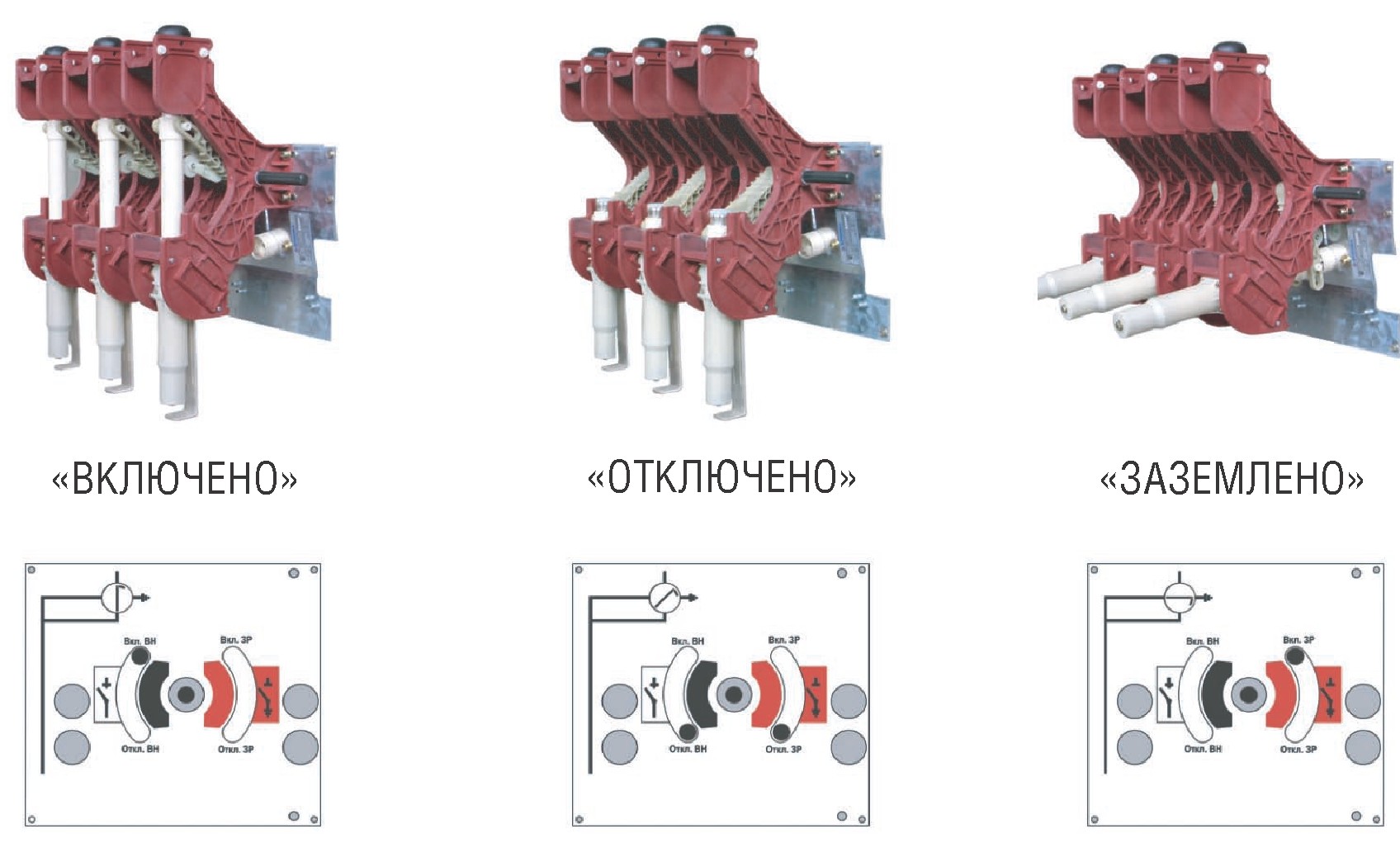

положения контактов выключателя нагрузки

Три положения контактов выключателя нагрузки

Применение трехпозиционных коммутационных аппаратов позволяет:

- Существенно уменьшить габаритные размеры КСО.

- Исключить одновременное выполнение двух коммутационных операций «включено» и «заземлено».

- Не допустить ошибочные действия персонала, повысить безопасность обслуживания и снизить вероятность повреждения оборудования распределительных устройств.

- Исключить возможность неполнофазных режимов при перегорании хотя бы одного предохранителя.

- Реализовать все блокировки в соответствии с ГОСТ 12.2.007.4 и ПУЗ, ч. 4.2.27

- Переводить выключатель нагрузки (разъединитель) в положение «заземлено» с высокой скоростью. При наличии напряжения на заземляемом присоединении - это исключает возникновение дуги, поражение персонала и повреждение ячейки.

- Выполнять отключение и включение токов нагрузки с высокой скоростью. Это обеспечивает надежное гашение, автокомпрессионным воздушным дугогасительным устройством, номинальных токов 630 А.

- Использовать поперечное по отношению к шинам расположение коммутационных аппаратов. Это позволяет упростить привод и сделать его более надежным.

- Снизить эксплуатационные затраты.
