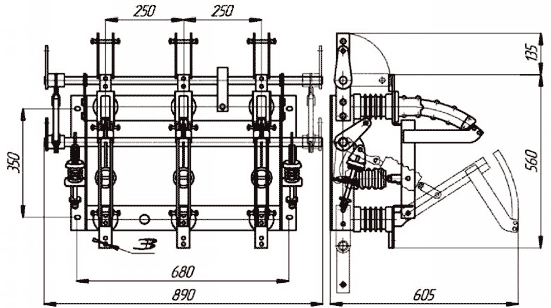

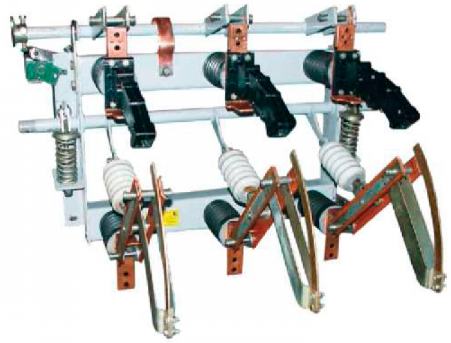

ВЫКЛЮЧАТЕЛЬ НАГРУЗКИ ВНР-10-630-12,5-3-У2; ВНРп-10-630-12,5-3-У2
Сертификат № РОСС RU. АИ 18. В 39897, ГОСТ 17717-79, ТУ 3414-015-00109719-01
назначение, область применения
Выключатель нагрузки переменного тока автогазовый типа ВНР, производства Курганского электромеханического завода, с ручным приводом, связанным с выключателем механической передачей, общего назначения, предназначен для коммутации под нагрузкой цепей трехфазного тока частотой 50 (60) Гц, напряжением 3... 10 кВ и номинальным током до 630 А, с заземленной или изолированной нейтралью, в т. ч, ВНРп для защиты силовых трансформаторов, воздушных и кабельных линий от токов перегрузки и короткого замыкания.
Выключатель может устанавливаться в оболочках КРУ и комплектных трансформаторных подстанций (КРУН и КТП), размещенных на открытом воздухе.
| НАИМЕНОВАНИЕ | ЗНАЧЕНИЕ |
| Номинальное напряжение, кВ | 10 |
| Максимальное рабочее напряжение, кВ | 12 |
| Номинальная сила тока, А | 630 |
| Сила тока отключения при cos = 0.7, А: номинальная (максимальная) | 630 (800) |
| Сила сквозного тока короткого замыкания (нормированные параметры), кА: наибольший пик (ток электродинамической стойкости) номинальное значение периодической | 31,5 12,5 |
| Сила тока включения (нормированные параметры), кА: наибольший пик начальное действующее значение периодической составляющей | 2,5 1,0 |
| Коммутационная способность, количество отключений: при силе активного тока 630 А при силе тока холостого хода трансформатора 1А | 50 200 |
| Максимальная сила тока короткого замыкания, при электродинамическом и термическом воздействии которого выключатели с заземляющими ножами не имеют повреждений (время протекания тока короткого замыкания - 1с), кА | 81 |
| Масса, кг, не более: ВНР ВНРп | 49 62 |
Выключатели выпускаются в следующих исполнениях:
1 .Выключатель без заземляющих ножей;
Выключатель с заземляющими ножами (верхнее или нижнее расположение);
Выключатель с предохранителями и заземляющими ножами (верхнее или нижнее расположение).
