ВН-16

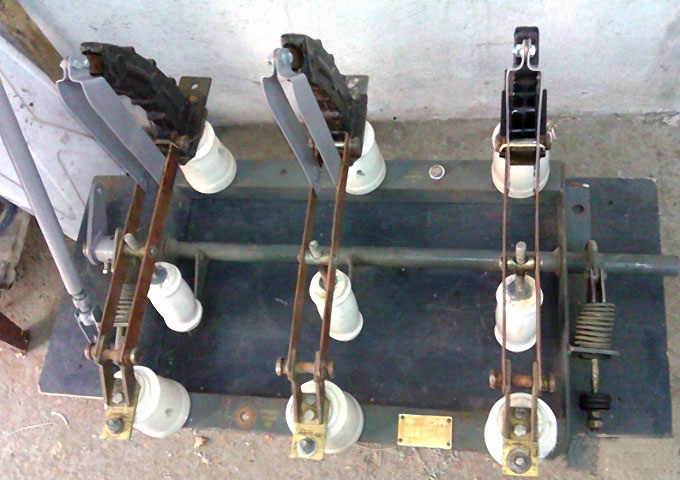

Автогазовый включатель (выключатель нагрузки) типа ВН-16 (общий вид) на 6 и 10 кВ, номинальный ток отключения соответственно 400 и 200 А (в отдельных случаях до 800 А) и мощность отключения 4 и 3 МВ А и дугогасительное устройство показаны на рисунке 1.

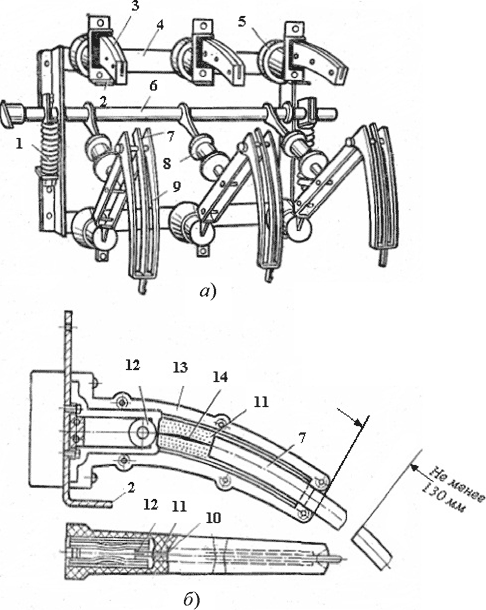

Рис. 1. Автогазовый выключатель нагрузки ВН-16:

а - общий вид; б - дугогасительное устройство продольного дутья;

1 - отключающие пружины (включающие - после перестановки рычага для использования при АВР); 2 - основные неподвижные контакты; 3 - дугогасительные камеры; 4 - рама; 5 - опорные изоляторы; 6 - общий приводной вал; 7 - дугогасительные контакты; 8 - изоляционные тяги; 9 - основные подвижные контакты; 10 - вкладыши в дугогасительном устройстве; 11 - щель, образуемая вкладышами; 12 - дугогасительные неподвижные контакты; 13 - пластмассовые щёки; 14 - дуга

На общей раме 4 на опорных изоляторах 5 смонтированы дугогасительные камеры 3 с неподвижными контактами - основными 2 и дугогасительными 12 и подвижные контакты - основные 9 и дугогасительные 7. Все три полюса имеют общий приводной вал 6, связанный с полюсами изоляционными тягами 8. Привод применяется ручной или электромагнитный. Отключение осуществляется двумя отключающими пружинами 1. Дугогасительная камера выполнена из двух пластмассовых щёк 13, внутри которых заложены вкладыши 10 из органического стекла. Вкладыши образуют узкую щель 11 , в которой движется дугогасительный контакт. При отключении образующаяся между дугогасительными контактами дуга 14 вызывает интенсивное газовыделение из стенок вкладышей. Давление в камере возрастает. Выход газов возможен только через щель между подвижным контактом и стенками камеры. Таким образом, образуется интенсивное продольное обдувание дуги и происходит её гашение. Такие дугогасительные камеры недолговечны, поэтому используют камеры со сменными вкладышами.

В дугогасительных камерах из органического стекла позволяют отключать без замены вкладышей 300 раз ток 50 А, 200 раз ток 100 А, 75 раз ток 200 А и 3 раза ток 400 А.

Выключатели нагрузки (ВН) монтируют в камерах стационарных одностороннего (КСО-366) и двустороннего (КСО-386) обслуживания, в проходных и тупиковых комплектных трансформаторных подстанциях 6.10/0,4 кВ мощностью 400... 2500 кВ А киоскового типа.
