ВМТ-110

1. ВМТ-110
2. Дугогасительное устройство выключателя ВМТ-110

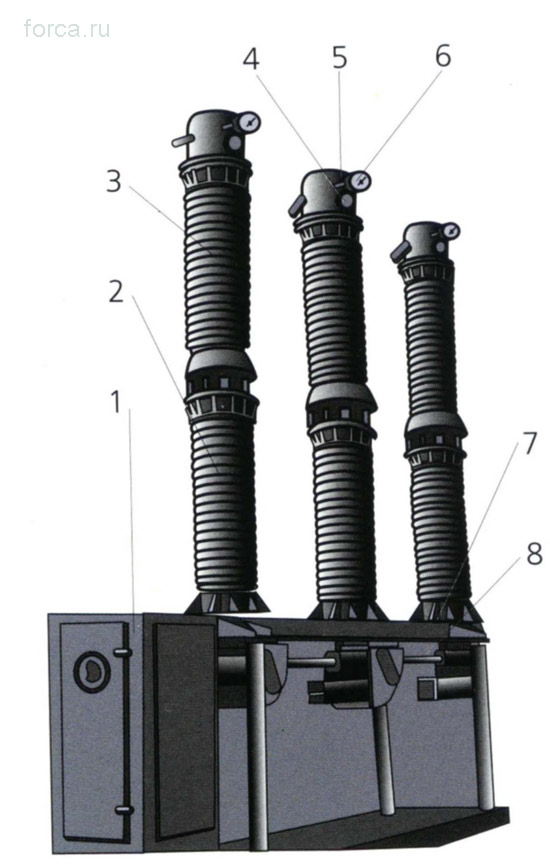

Выключатель ВМТ-110:

1 - привод выключателя;

2 и 3 - фарфоровые полые изоляторы;

4 - маслоуказатель;

5 - колпак полюса;

6 - манометр;

7 - стальная рама;

8 - приводной механизм;

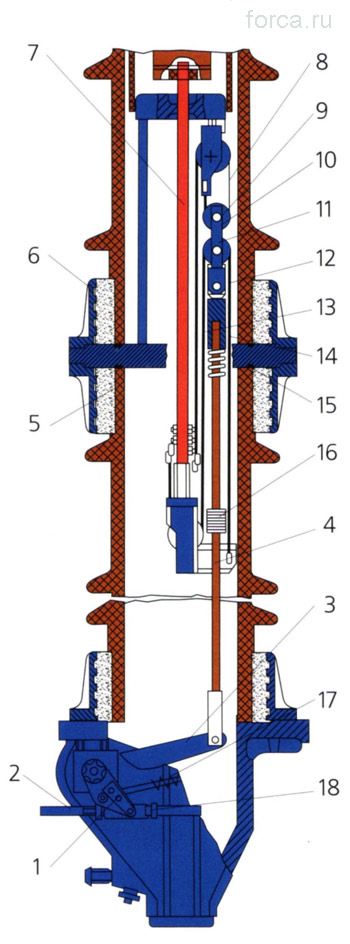

Разрез нижней части выключателя ВМТ-110

1 и 3 - рычаги;

2 и 18 - тяги приводного механизма;

4 - изоляционная тяга;

5 - фарфоровый изолятор;

6 - цементная мастика;

7 - подвижный контакт; 8,12 - трос;

9 и 11 - ролики;

13 - серьга;

14 - резьбовая муфта;

15 - кольцо уплотнения;

16 и 17 - отключающие пружины
