ВМК-35

Выключатель ВМК-35:

а - общий вид выключателя;

1 - маслоуказатель;

2 - розеточный контакт;

3 - верхняя фарфоровая покрышка;

4 - роликовая контактная система;

5 - нижняя фарфоровая покрышка;

6 - контактный стержень;

7 - изоляционная тяга;

8 - тележка;

9 - дугогасительная камера;

10 - изоляционные диски;

11 - масляный карман;

12 - бакелитовый цилиндр;

13 - колпак;

14 - маслоналивное отверстие

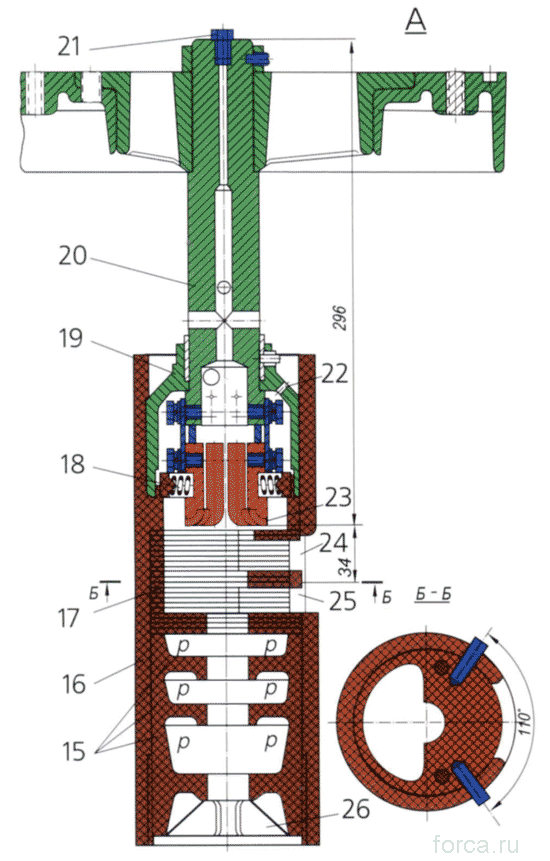

б - разрез дугогасительной камеры выключателя ВМК-35

15 - изоляционные блоки;

16 - цилиндрический корпус;

17 - изоляционные пластины;

18 - пружина;

19 - металлический стакан;

20 - стержень камеры;

21 - контактный вывод;

22 - отверстие для выхода газов;

23 - металлокерамическое покрытие;

24 и 25 - каналы поперечного дутья;

26 - входное отверстие для подвижного контакта
