VM1/W 12.12.16 вакуумный выключатель

Производитель: ABB Номинальное напряжение Un 10 кВ
Наибольшее рабочее напряжение Ur 12 кВ
Номинальное напряжение изоляции Us 12 кВ
Номинальный ток, А: 1250
Номинальный ток отключения, кА: 16
Ток термической стойкости, кА (с): 16 (3)
Пик тока включения 40 кА
Напряжение удерживания при 50Гц,Ud (1 мин) 28 кВ
Испытательное напряжение 50 Гц (1 мин) 42 кВ
Напряжение стойкости к импульсу Up 75 кВ
Номинальная частота 50-60 Гц
Последовательность операций [0 - 0.3с - CO 15с - CO]
Время включения
ВКЛ. мс 50
ВЫКЛ. мс 33
Ресурс механических циклов выключателя
Привод 100000
Вакуумная дугогасительная камера 30000
Вес выключателя 90 кг

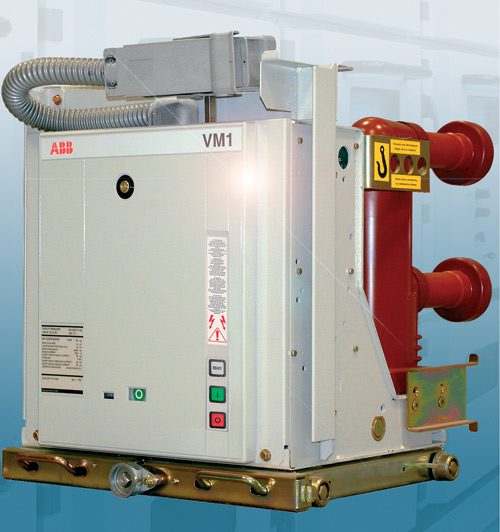

VM1/W 12.12.16 в выкатном варианте (для модулей PowerCube), является высоковольтным выключателем, включающим комбинацию выпрессованных вакуумных прерывателей, магнитных приводов и электронных регуляторов, не требующих обслуживания. Этот тип выключателя может комплектоваться вспомогательными включателями и сенсорами. Выключатели серии VM1 взаимозаменяемы с выключателями VD4, использующиеаналогичные вакуумные прерыватели.

Дополнительно в таблице: габариты и типы выключателей VM1
