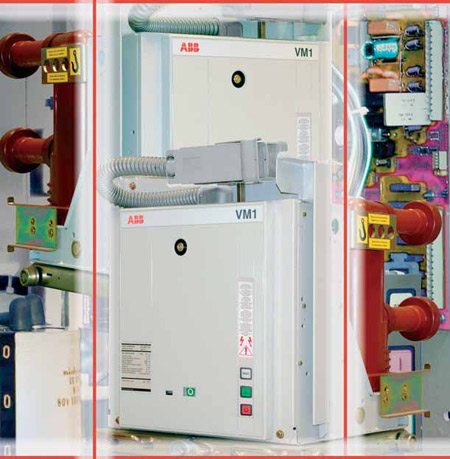

Выключатель VM1 - это первый вакуумный выключатель, использующий комбинацию заливаемых вакуумных дугогасительных камер, которые не нуждаются в техобслуживании, магнитный привод и электронное управляющее устройство без претензий к техобслуживанию, с датчиками вместо вспомогательных переключателей. В результате возник выключатель, который совершенно не нуждается в техобслуживании, т.к. его функции настолько надежны, что об его существовании можно не забыть!

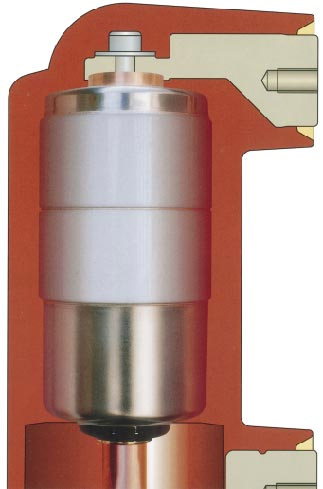

Дугогасительная камераВ выключателе «VM1» впервые использовались полюсные части новой конструкции. Вакуумные дугогасительные камеры, для которых не нужно никакое техобслуживание, создают интегрированный блок с комплектной полюсной частью. Это было достигнуто путем применения специально разработанной технологии заливки, при которой вакуумная дугогасительная камера непосредственно помещена в эпоксидную смолу и образует полюсную часть выключателя. Благодаря этому, в большей мере, заранее исключено внешнее влияние на включающий элемент.

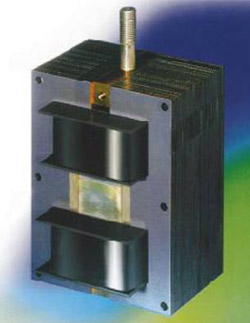

Магнитный привод
Новая компоновка привода значительно снижает количество деталей и полностью устраняет техобслуживание. После успешного применения вакуумных дугогасительных камер в области выключателей высокого напряжения на протяжении последних 20 лет, в настоящее время удалось найти их естественное объединение с технологией магнитного привода. Требования одной технологии оптимально приспособлены возможностям другой. Технология магнита естественно для вакуумной дугогасительной камеры дает соответствующие характеристики «подъем время» и «сила время».
Все функции привода интегрированы в магнитном приводе выключателя «VM1». Привод это магнитная система с двумя устойчивыми состояниями, в которой переключение якоря в соответствующие концевые положения вызвано магнитным полем двух электрически возбуждаемых катушек. Якорь удерживается в концевых положениях с помощью двух постоянных магнитов. Переключение происходит при возбуждении одной из двух катушек в момент, когда удерживающая сила постоянных магнитов будет превышена. И при потере вспомогательного напряжения можно в течение 200 сек осуществлять электрическое управление. После этого выключатель можно отключить с помощью ручной аварийной типовой системы управления.
Характеристики магнитного контура привода спроектированы таким образом, что якорь непосредственно через вал с рычагами может действовать на подвижный контакт дугогасительной камеры. В результате такого способа создания и переноса управляющей силы исключается износ. Техобслуживание и при чрезвычайно высоком количестве переключающих циклов, можно сказать, далеко в прошлом. |
Изображение мгновенного распределения магнитной индукции
Магнитная блокировка устройства в концевом положении Импульсный ток магнитного блокирующего устройства, созданный в одной катушке Якорь после достижения противоположного концевого положения |
Выбор соответствующего внутреннего питания, подаваемого через выпрямитель, выключатель VM1 делает независимым от типа, а также в большинстве случаев от уровня вспомогательного напряжения. Внешняя потребляемая мощность меньше, чем 4 Вт, если выключатель находится во включенном положении или в отключенном положении.
После цикла повторного включения потребление тока от вспомогательного питания меньше, чем 2 А только в течение нескольких секунд. Накопленная энергия предоставляет не только необходимую электроэнергию для катушки, но также осуществляет питание электроники. Количество электроэнергии достаточно для выравнивающего контура в течение 200 сек при отказе вспомогательного питания. За состоянием зарядки, естественно, ведется контроль и это состояние отображается.
Тщательный выбор деталей и надежная конструкция гарантируют максимальную надежность и с учетом условий ЕМС (электромагнитная совместимость).

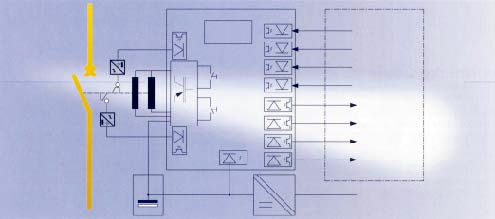

Система управления выключателемСоставной частью системы является комплектная электроизоляция с внешней стороной. Оснащение важной электронной системы управления внутренним собственным контролем в настоящее время является вполне нормальным явлением.
Концепция системы управления выключателя без каких-либо вспомогательных переключателей позволяет применение датчиков для детектирования механических концевых положений. Используемые индуктивные бесконтактные датчики, реагирующие на приближение, прошли проверкой на практике и, естественно, также включены в систему автоматического мониторинга.
Все нужные входные и выходные сигналы, необходимые для данного применения, не зависят от вида вспомогательного напряжения. Присоединение проводов выполняется с помощью технологии надвижения.
Электронный блок управления с датчиками выполняет мониторинг всех функций выключателя и мониторинг своей собственной функциональной надежности.

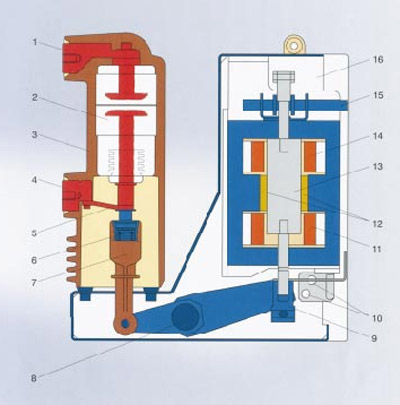

Устройство выключателя VM1
12 кВ |
||||
1 Верхний контактный зажим | 7 | Изоляционная соединительная тяга | 12 | Постоянный магнит |
2 Вакуумная дугогасительная камера | 8 | Вал с рычагами | 13 | Якорь магнита |
3 Втулка с эпоксидной смолой | 9 | Настройка подъема | 14 | Выключающая катушка |
4 Нижний контактный зажим | 10 | Датчики для детектирования | 15 | Аварийный ручной |
5 Гибкое соединение | положения выключателя | выключающий механизм | ||
6 Контактная пружина | 11 | Включающая катушка | 16 | Металлический кожух магнитного привода |

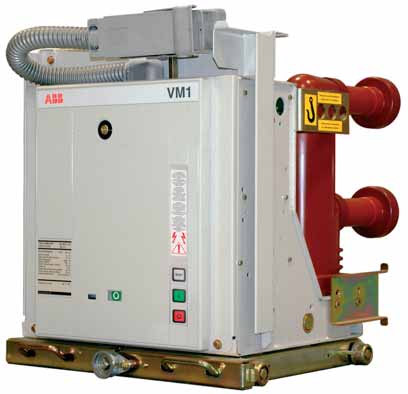

Вакуумные выключатели серии VM1 могут быть использованы как универсальные высоковольтные выключатели в целом ряде применений: в распредустройствах электростанций, в управляемом распределении в трансформаторных подстанциях и заканчивая конечным потребителем в качестве, например, подачи электроэнергии для автомобильной и химической промышленности, сталеплавильных заводов, аэродромов или жилищных комплексов.
См. также Технические данные выключателей VM1, габариты, токи, напряжения и типы вакуумных выключателей VM1
