Влияние на изоляцию трансформаторов схем соединения обмоток

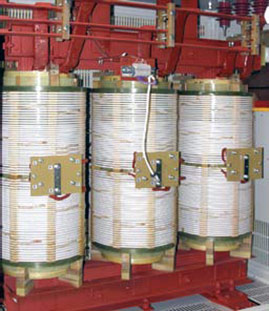

Есть две принципиальные схемы соединения обмоток разных фаз силовых трансформаторов — в звезду и в треугольник. Условия работы изоляции при соединении в звезду определяются тем, что один из концов обмотки каждой фазы является линейным (присоединяемым к линии), другой — нейтральным. Трехфазные электрические сети могут работать при отсутствии в сети силовых трансформаторов с заземленной нейтралью. В отечественных сетях такой режим работы применяется при напряжениях не выше 35 кВ (сети с изолированной нейтралью). Соединенные вместе нейтральные концы трех фаз обмоток на эти напряжения могут быть выведены на зажим нейтрали трансформатора. При наличии вывода (зажима) нейтрали он может быть присоединен к земле через сопротивление (активное или реактивное).

В качестве реактивного сопротивления обычно применяются заземляющие реакторы. Если соединения с землей нет, то между зажимом нейтрали и землей включается защитный разрядник. Обмотки трехфазных трансформаторов на напряжения до 35 кВ включительно могут не иметь вывода нейтрали.

Соединение обмоток в треугольник применяется также только при напряжениях не выше 35 кВ. При таком соединении обмотка каждой фазы включается между фазами линии, и условия работы обоих концов обмоток всех фаз одинаковы.

Сети на напряжения 110 кВ и выше работают с заземленной нейтралью. В этом случае нейтрали обмоток на эти напряжения по крайней мере части трансформаторов заземлены. Незаземленные нейтрали таких обмоток защищаются разрядниками. Их изоляция обычно рассчитана на меньшее напряжение, чем изоляция линейных концов (сниженный уровень изоляции нейтрали). Трансформаторы на эти напряжения могут быть как трехфазными, так и однофазными. Однофазные трансформаторы соединяются в трехфазную группу, и схемы соединений обмоток при этом такие же, как в трехфазных трансформаторах.

Нейтраль соединенных в звезду обмоток ВН измерительных трансформаторов напряжения всех классов всегда заземляется. Эти обмотки имеют большое реактивное сопротивление и их заземление не влияет на режим работы сети. Изоляция нейтрали имеет сниженный уровень.

Трансформаторы напряжения классов не выше 35 кВ, включаемые на линейное напряжение, имеют одинаковую изоляцию обоих зажимов обмотки ВН.

Схемы включения и режим работы реакторов зависит от их назначения. Шунтирующие реакторы включаются обычно между фазой линии и землей. Между нейтралью мощных шунтирующих реакторов и землей может быть включен компенсационный реактор. Изоляция нейтрали ниже, чем изоляция линейных концов.

Токоограничивающие реакторы и реакторы высокочастотных заградителей имеют одинаковую изоляцию обоих концов обмотки.
