ВЛИ 6-10 кВ с изолированными проводами SAXKA

Конструкция изолированных проводов (кабелей) «SAXKA».

Эти провода скручены (как и провода «АМКА») вокруг несущего троса, который несет всю механическую нагрузку, действующую на всю эту систему проводов (кабелей).

Конструктивные параметры проводов марки «SAXKA»

Сечение жил, мм2	70	120	185
Масса: алюминий, кг/км	700	1120	1660
сталь, кг/км	530	530	530
комплектный кабель, кг/км	2800	3600	4400
Внешний диаметр фазы, мм	29	33	36
Внешний диаметр кабеля (диаметр окружности), мм	70	76	82
Прочность троса на растяжение, кН	85	85	85
Допустимый радиус изгиба, не менее: кабель, м	0,60	0,70	0,75
фаза.м	0,40	0,45	0,55
Строительная длина, м	1000	500	500
Тип барабана	28W	26U	28W

Конструктивные особенности проводов марки «SAXKA»

Кабель «SAXKA» представляет собой кабель с пластмассовой изоляцией, состоящий из трех одножильных кабелей, скрученных вокруг стального подвесного троса.

Жила — уплотненная круглая алюминиевая жила. Экран по жиле — полупроводящая пластмасса. Изоляция — сшитый полиэтилен.

Экран по изоляции — полупроводящие пластмасса и лента. Общий экран — алюмополиэтиленовая лента.

Оболочка — атмосферостойкая, противостоящая трению пластмасса. Подвесной трос — многопроволочный, оцинкованный стальной трос. Скрутка — три одножильных кабеля с оболочкой, скрученные вокруг подвесного троса.

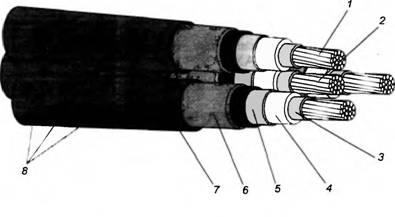

Конструкция провода (кабеля) «SAXKA»

1 — круглая алюминиевая жила; 2 — несущий трос; 3 — экран по жиле из полупроводниковой пластмассы; 4 — основная изоляция из сжатого полиэтилена; 5 — экран по основной изоляции из полупроводяшей пластмассы и ленты; 6 — общий экран из алюмополиэтиленовой ленты; 7 — оболочка; 8 — скрутка из трех одножильных проводов (кабелей) с оболочкой, скрученных вокруг подвесного троса

Диаметры и массы проводов (кабелей) марки «SAXKA».

Марка провода	Сечение провода, мм2	Суммарный диаметр, мм	Масса провода, кг/км
			единичной жилы	общая
	3 х 35	55	400	1850
SAXKA 12 кВ	3 х 70 3 х 120	61 68	680 1100	2300 3000
	3 х 185	75	1700	3700
	3 х 35	64	420	2300
SAXKA 24 кВ	3 х 70 3 х 120	70 77	700 1150	2850 3600
	3 х 185	84	1700	4400
	3 х 35	76	450	3100
SAXKA 36 кВ	3 х 70 3 х 120	82 89	750 1150	3700 4500
	3 х 185	95	1750	5400

Электрические параметры кабеля марки «SAXKA»

Сечение жил, мм2	70	120	185
Сопротивление токопроводящей жилы постоянному току при +20 °С, Ом/км Сопротивление токопроводящей жилы переменному току при +90 °С, Ом/км	0,443 0,571	0,253 0,328	0,164 0,215
Реактивное индуктивное сопротивление/ фаза, Ом/км Рабочая емкость, мкФ/ км	0,14 0,18	0,13 0,23	0,12 0,26
Зарядный ток, А/км Ток замыкания на землю, А/км	0,7 2,0	0,8 2,5	0,9 2,8
Токовые нагрузки на воздухе при +25 °С, А	235	330	425
Максимально допустимый 1-секундный ток короткого замыкания жилы, кА Максимально допустимый 1-секундный ток короткого замыкания общего экрана, кА		11,4 2,0	17,5 2,2
Максимально допустимый длительный ток замыкания общего экрана на землю, А	70	70	70

Номинальное напряжение 12/20 кВ, рабочее напряжение не более 24 кВ

Дополнительные электрические характеристики проводов «SAXKA»

Марка провода	Сечение провода, мм2	Максимальное сопротивление при+20°С, Ом/ км	Активное сопротивление, Ом/км	Реактивное сопротивление, Ом/ км	Нормальная емкостная проводимость, мкФ/ км	Допускаемый ток нагрева, А	Максимально допускаемый ток КЗ в 1 с, кА
SAXKA 12 кВ (10 кВ — номинальное напряжение)	3 х 35 3 х 70 3 х 120 3 х 185	0,868 0,443 0,253 0,164	0,002 0,002 0,003 0,003	0,14 0,13 0,12 0,11	0,21 0,26 0,32 0,37	115 175 250 320	3,4 6,7
SAXKA 24 кВ (20 кВ — номинальное напряжение)	3 х 35 3 х 70 3 х 120 3 х 185	0,868 0,443 0,253 0,164	0,002 0,003 0,003 0,003	0,16 0,14 0,13 0,12	0,15 0,18 0,22 0,25	120 180 250 325	3,4 6,7
SAXKA 36 кВ (30 кВ — номинальное напряжение)	3 х 35 3 х 70 3 х 120 3 х 185	0,868 0,443 0,253 0,164	0,003 0,003 0,004 0,004	0,18 0,16 0,15 0,14	0,12 0,15 0,18 0,20	120 180 250 325	3,4 6,7
