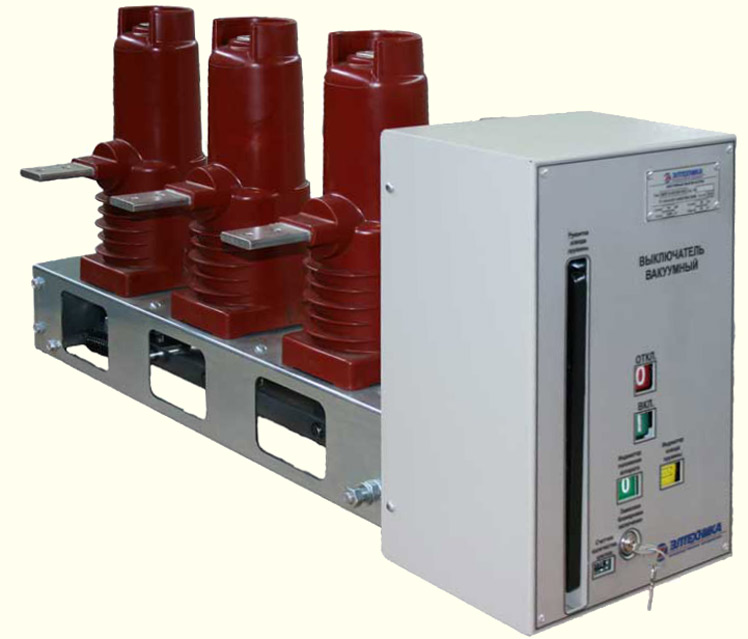

VL12 вакуумный выключатель

Производитель: Элтехника Основные технические данные

Наименование параметра	Значение
Номинальное напряжение, кВ	10
Наибольшее рабочее напряжение, кВ	12
Номинальный ток при частоте 50 Гц, А	1250
Номинальный ток отключения, кА	20
Нормированные параметры сквозных токов короткого замыкания:
- ток электродинамической стойкости, кА	51
- ток термической стойкости, кА	20
- время протекания тока короткого замыкания, с	3
Номинальное напряжение цепей управления и элементов
вспомогательных цепей постоянного/переменного тока, В	24/230
Испытательное напряжение изоляции главной цепи, кВ
- одноминутное, 50 Гц	42
- грозовой импульс 1,2/50 МКС	75
Срок службы до списания, лет, не менее	30
Диапазон температур окружающего воздуха при эксплуатации, °С	от -20 до +40
Масса, кг, не более	70
Габариты (ВхШхГ), мм	484x274x930

Вакуумные выключатели VL12 предназначены для эксплуатации в сетях трехфазного переменного тока с номинальным напряжением 6 или 10 кВ, с изолированной или заземленной нейтралью. Выключатели вакуумные трехфазные VL12 предназначены для установки в ячейках распределительных устройств и рассчитаны на поперечное расположение относительно сборных шин. Как правило, выключатели возможно встроить в конструкцию ячеек большинства современных производителей распределительного оборудования, а также, в ячейки устаревшей конструкций, при замене отслуживших свой срок силовых выключателей.

Привод пружинный, независимого действия, использующий механическую энергию предварительно взведенной пружины. Привод оснащается электромагнитами управления и мотор-редуктором для автоматической подзаводки пружины.
Взведение пружины может осуществляться двумя способами:
автоматически, с помощью мотор-редуктора (рабочий режим);
вручную, с помощью рукоятки, выведенной на лицевую панель привода (аварийный режим).
Установленные в приводе электромагниты управления обладают большим быстродействием, что делает малым собственное время срабатывания выключателя.
Выключатель позволяет реализовывать любые режимы АВР и АПВ согласно принятому алгоритму управления.
Эксплуатационная безопасность обеспечивается многоуровневой системой блокировок, в том числе и блокировкой включения со встроенным замковым механизмом, предотвращающим несанкционированные операции.
Вакуумные камеры выключателя работают без ремонта и обслуживания на протяжении всего срока эксплуатации.
Привод выключателя имеет простую конструкцию, поэтому не требует существенных затрат на проведение плановых регламентных работ и ремонта.
Надежность конструкции, использование современных материалов и технологий, отсутствие изнашивающихся деталей и высокая заводская готовность обеспечивают простую эксплуатацию и бесперебойную работу выключателя в течение 30 лет.

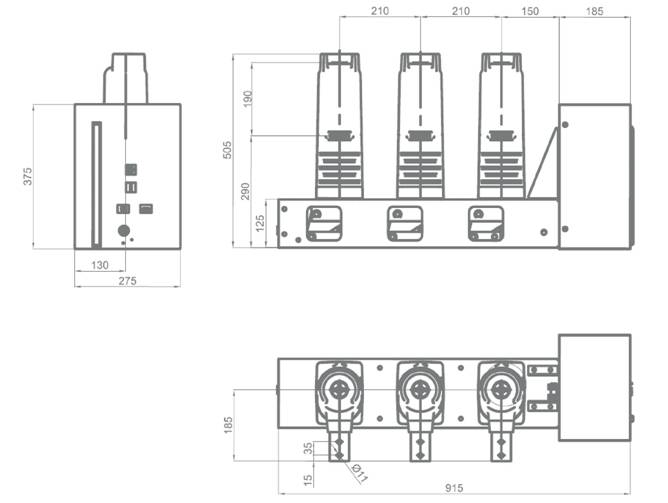

Габаритные размеры выключателя VL12
