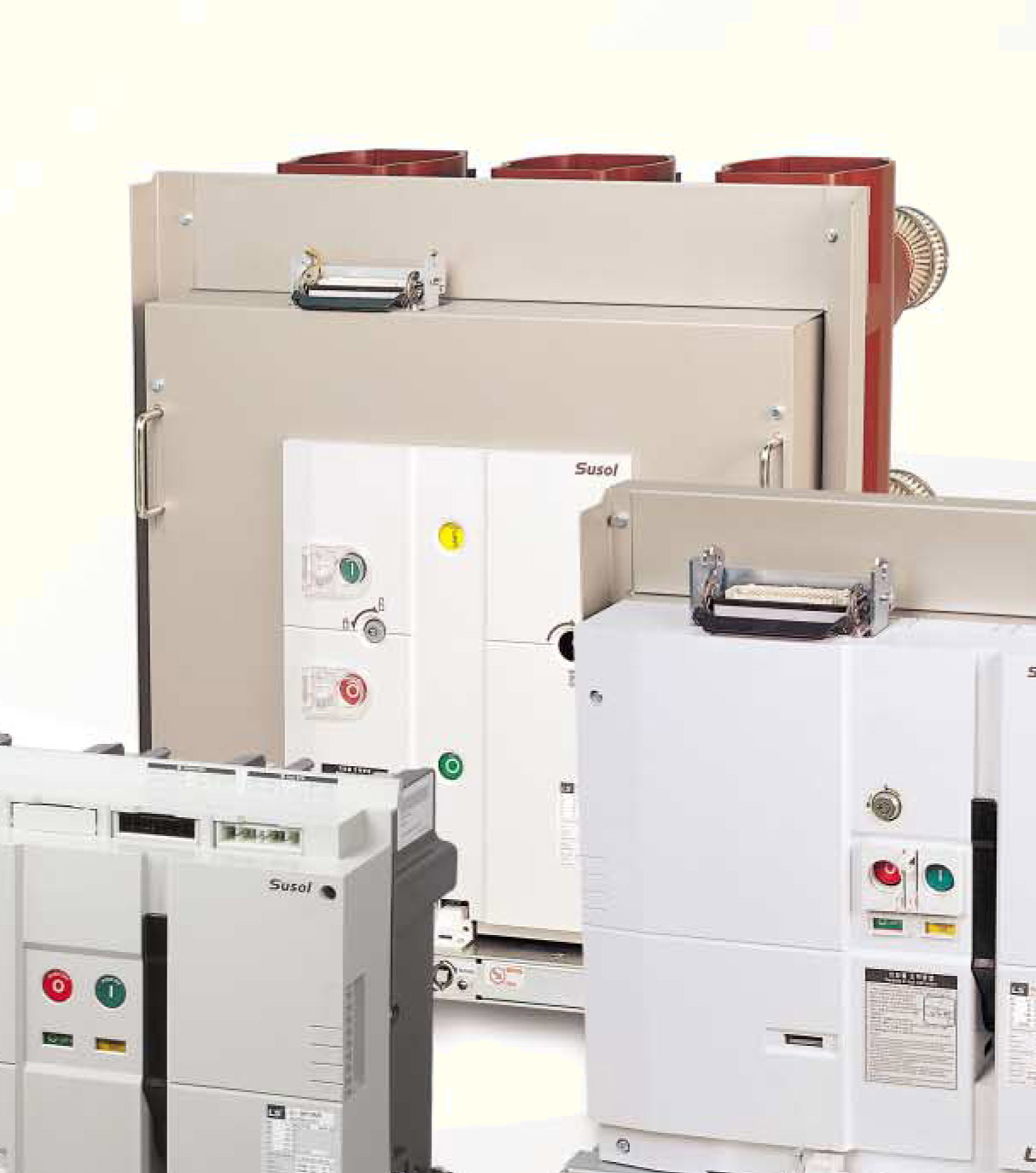

VL-17 20 вакуумный выключатель

VL-17 20 06

Номинальное напряжение

кВ

17,5

Номинальный ток

А

630

1250

2000

Номинальная частота

Гц

50/60

Номинальный отключаемый ток

кА

20

Номинальная отключающая способность

МВА

606

Номинальный кратковременно выдерживаемый ток

кА

20 за 3 с

Номинальный ток включения

кА

52

Номинальное время отключения

(цикл)

3

Выдерживаемое напряжение

Промышленной частоты, кВ

38

Импульсное (кВ/1,2x50/мкс)

95

Скорость возрастания переходного восстанавливающегося напряжения

кВ/мкс

0,42

Переходное восстанавливающееся напряжение, макс, значение

кВ

40

Рабочий режим

О-0,3 с-ВО-15 с-ВО

Напряжение цепи управления при включении

В

24-30, 48-60,125 В постоянного тока, 100-130 В постоянного/переменного тока, 200250 В постоянного/переменного тока, 48 В переменного тока

Напряжение цепи управления при отключении

В

24-30, 48-60, 100/110, 125, 200/220 В пост, тока, 48, 100-130, 200-250 В пер. тока

Стандартные вспомогательные контакты

4а4b, 10а10b

Номинальная длительность отключения

с

0,04

Длительность включения без нагрузки

с

0,08

Ток управления двигателем

А

2

Ток цепи управления при включении

А

2

Ток цепи управления при отключении

А

2

Длительность взвода привода

с

5

Расстояние между полюсами

мм

150/210

Масса (автоматический выключатель, тип Н), кг

115/120

115/120

130/140

Масса (корзина, тип Н)

кг

170/200

170/200

200/200

Автоматический выключатель, типы P/E/F/G

кг

85

85

100

Тип установки

P,E,F,G,H

Применимый стандарт

МЭК 62271-100
