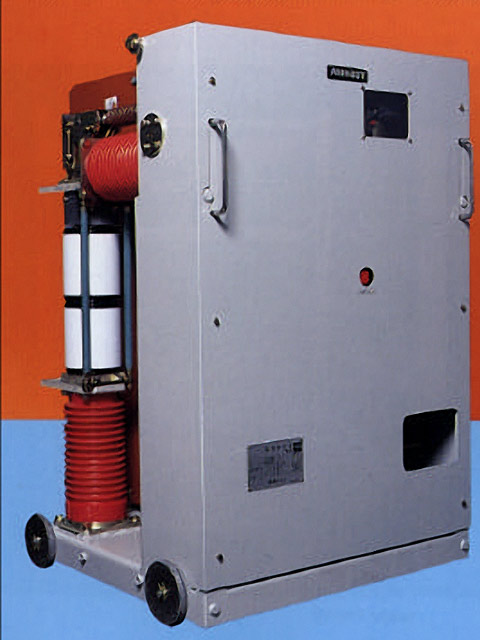

VJB-20 вакуумный выключатель
Серия вакуумных выключателей VJB производства Тошиба на номинальные напряжения 20 и 35 кВ, предназначена для работы в электроустановках требующих частых коммутаций, например, дуговые печи.
Вакуумные выключатели VJB на 20 кВ
Параметр |
Значение |
VJB-20M20F |
VJB-20P20F |
Номинальное напряжение |
(кВ) |
20 |
|
Максимальное рабочее напряжение |
|
24 |
|
Уровень прочности изоляции |
(кВ) |
Переменный ток 50, Импульсное 125 |
|
Номинальный ток (*1) |
(A) |
1200/1250 |
2000 |
Частота |
(Гц) |
50/60 |
|
Номинальный ток отключения |
(kA) |
20 |
|
Отключающая мощность |
(МОЩНОСТЬ В МВА) |
830 |
|
Переходное Напряжение Восстановления |
(кВ/миллисекунда) |
0.5 |
|
Номинальный ток включения |
(kA) |
50 |
|
Номинальный кратковременно выдерживаемый ток -2с (kA) |
20 |
||
Время размыкания |
(секунда) |
0.03 |
|
Время разрыва |
(цикл) |
3 |
|
Время включения |
(секунда) |
0.25 |
|
Стандартный рабочий режим |
(O - 1 минута - ВО - 3 минуты - ВО) |
||
Механическая износостойкость (*2) |
150 000 циклов |
||
Электрическая износостойкость (*3) |
150 000 циклов |
||
Проскальзывание контактов |
(мм) |
7 |
|
Допустимый износ контакта |
(мм) |
3 |
|
Число вспомогательных контактов (*4) |
7a-6b (7NO-6NC) |
||
Метод монтажа |
Напольный монтаж, фиксированный тип |
||
Вес |
(кг/фунт) |
520/1146 |
|
Применимые стандарты |
JEC-2300 / IEC 56 |
||
*1 оценка полностью гарантируется даже при монтаже в пыленепроницаемой ячейке.
*2 Замена вспомогательного переключателя, контактов управления и вспомогательное реле после 75 000 циклов.
*3 Номинальных тока отключения 10 коммутаций.
*4 число вспомогательных показанных контактов выключателя для внешних контактов годных к употреблению.
Расшифровка обозначения вакуумных выключателей VJB
| 1 |
Вакуумный выключатель |
2 |
Серийный номер J : VJ тип серии |
3 |
Номинальное напряжение 20 : 24 кВ, 30 : 36 кВ, |
4 |
Номинальный ток |
5 |
Номинальный ток отключения 13 : 12.5kA, 20 : 20 кА |
