ВГТ-220 элегазовый выключатель

Производитель: ЗАО «Энергомаш (Екатеринбург)-Уралэлектротяжмаш
Номинальное напряжение, кВ: 220
Наибольшее рабочее напряжение, кВ: 252
Номинальный ток, А: 3150
Номинальный ток отключения, кА: 50
Ток термической стойкости, кА (с): 50 (3)
Собственное время отключения, мс: 35
Полное время отключения, мс: 55
Собственное время включения, мс: 62

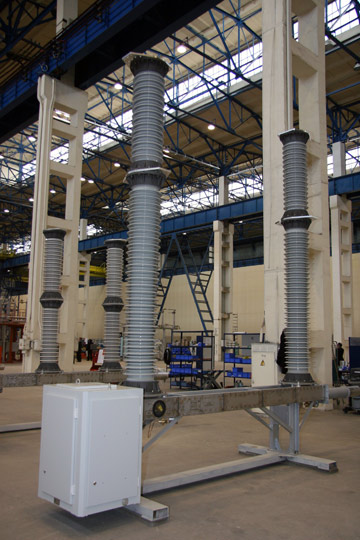

Выключатели серии ВГТ относятся к электрическим коммутационным аппаратам высокого напряжения, в которых гасящей и изолирующей средой является: для исполнения У1 – элегаз (SF6), а для исполнения ХЛ1* – смесь газов (элегаз SF6 + тетрафторметан CF4). Элегазовый выключатель ВГТ-220 колонковый. Состоит из трех полюсов (колонн), установленных на общей раме и механически связанных друг с другом. Все три полюса выключателя управляются одним пружинным приводом типа ППрК. В приводе имеется автоматическое управление 2-мя ступенями обогрева шкафа и контроль их исправности. Выключатели изготавливаются в климатических исполнениях У1* и ХЛ1*. Естественный уровень утечек элегаза – не более 0,5% в год. Наличие двух дугогасительных устройств на фазу в выключателях ВГТ-220 с делением отключаемой дуги на две части, с соответствующим снижением отключаемой каждым разрывом мощности, обеспечивает высокий коммутационный ресурс. Выключатели ВГТ-220 базового исполнения с укороченными заводскими опорными металлоконструкциями полностью взаимозаменяемы (по присоединительным и установочным размерам) с маломасляными выключателями серии ВМТ.

№ п/п	Наименование параметра			ВГТ-220II*- 40/3150У1	ВГТ-220II- 40/3150ХЛ1	ВГТЗ-220II*- 40/3150У1		ВГТЗ-220II- 40/3150ХЛ1
1	Номинальное напряжение, кВ			220
2	Наибольшее рабочее напряжение, кВ			252
3	Номинальный ток, А			3150
4	Номинальный ток отключения, кА			40
5	Номинальное относительное содержание апериодической составляющей, %, не более			40
6	Параметры сквозного тока короткого замыкания, кА
	Наибольший пик		102
	Начальное действующее значение периодической составляющей		40
	Ток термической стойкости		40
	Время протекания тока термической стойкости, с		3
7	Параметры тока включения, кА
	Наибольший пик		102
	Начальное действующее значение периодической составляющей		40
8	Ток ненагруженных линий, отключаемый без повторных пробоев, А, не более		125
9	Ток одиночной конденсаторной батареи, отключаемый без повторных пробоев, А:
	С глухозаземленной либо изолированной нейтралью		-
	С глухозаземленной нейтралью		-
10	Индуктивный ток шунтирующего реактора, А		500
11	Собственное время отключения, с		0.035-0.005
12	Полное время отключения, с		0.055-0.005
13	Минимальная бестоковая пауза при АПВ, с		0.3
14	Собственное время включения, с		0.062-0.018
15	Разновременность работы полюсов, с, не более
	При включении		0.02
	При отключении		0.005
16	Расход газа на утечки в год, % от массы газа, не более		0.5
17	Абсолютное давление газа, приведенное к плюс 20°С, МПА (кгс/см2):
	Давление заполнения (номинальное)	Элегазом	0,5 (5				0,5 (5
		Газовой смесью			0,7 (7)			0,7 (7)
	Давление предупредительной сигнализации при заполнении	Элегазом	0,44 (4,4)				0,44 (4,4)
		Газовой смесью			0,62 (6,2)			0,62 (6,2)
	Давление блокировки (запрета оперирования или принудительного отключения с запретом на включение) при заполнении	Элегазом	0,42 (4,2)				0,42 (4,2)
		Газовой смесью			0,6 (6)			0,6 (6)
18	Масса газа, кг
	элегаза		20				20
	Газовой смеси: Элегаза тетрафторметана				11,4 9,72			11,4 9,72
19	Испытательное одноминутное напряжение частоты 50 Гц, кВ		460
20	Испытательное напряжение грозового импульса (1,2/50 мкс)
	Относительно земли		900
	Между разомкнутыми контактами		1050
21	Длина пути утечки внешней изоляции, см, не менее		570
22	Тип привода		пружинный
23	Количество приводов		3
24	Номинальное напряжение постоянного тока электромагнитов управления привода, В (Допускается питание электромагнитов управления выпрямленным током, например, от блоков БПТ-1002, БПНС-2 и пр.)		110 или 220
25	Количество электромагнитов управления в приводе
	включающих		1
	отключающих		2
26	Диапазон рабочих напряжений электромагнитов управления, % от номинального значения
	Включающий электромагнит		80-110
	Отключающий электромагнит		65-120
27	Номинальная величина установившегося значения постоянного тока, потребляемого электромагнитами управления, А, не более
	При напряжении 110 В		5
	При напряжении 220 В		2.5
28	Количество контактов, коммутирующих для внешних вспомогательных цепей (на привод)		11 НО.+12 Н.З.+2 проскальзывающих
29	Ток отключения коммутирующих контактов для внешних вспомогательных цепей при напряжении 110/220 В, А
	Переменного тока		10/10
	Постоянного тока		2/1
30	Мощность электродвигателя завода включающих пружин, кВт (одного привода)
	3-фазного		1.1
	универсального		0.75
31	Номинальное напряжение электродвигателя завода включающих пружин, В
	Трехфазного переменного тока		230 или 400
	Универсального однофазного переменного или постоянного тока		~230 или =200
	Постоянного тока		110
32	Время завода включающих пружин, с, не более		15
33	Номинальная мощность обогревательных устройств одного привода, Вт
	Постоянно работающий антиконденсаторный обогрев		50
	Обогрев, автоматически включающийся при низких температурах 1-ая ступень (включается при 0°С) 2-ая ступень (включается при -20°С)		800 800
34	Напряжение переменного тока питания обогревательных устройств, В		230
35	Максимальное вертикальное усилие на одну фундаментную опору (переднюю и заднюю), возникающее при срабатывании выключателя (импульсно, длительность импульса 0,02 с), без учета массы выключателя, Н
	вверх		17300
	вниз		18400
36	Статическая нагрузка на одну фундаментную опору, Н		9500

Условия эксплуатации выключателя.

Предназначены для эксплуатации в открытых и закрытых (серия ВГТЗ) распределительных устройствах в сетях переменного тока частотой 50 Гц с номинальным напряжением 220 кВ в районах с умеренным и холодным климатом ( до минус 55°С) при следующих условиях:

окружающая среда – невзрывоопасная, не содержащая агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию. Содержание коррозионно-активных агентов по ГОСТ 15150 (для атмосферы типа II);
верхнее рабочее значение температуры окружающего выключатель воздуха составляет 40°С;
нижнее рабочее значение температуры окружающего выключатель воздуха составляет: для климатического исполнения У1* - минус 40°С, для исполнения ХЛ1* - минус 55°С;
Гололед с толщиной корки льда до 20 мм и ветре скоростью до 15 м/с, а при отсутствии гололеда - при ветре скоростью до 40 м/с.
Высота установки над уровнем моря не более 1000 м;
Тяжение проводов в горизонтальном направлении - не более 1000 Н.

При заказе возможна поставка выключателей:

в климатическом исполнении Т1 (верхнее рабочее значение температуры окружающего воздуха плюс 55°С).
