ВГП-220 II-20/2500 У1 элегазовый выключатель
Производитель: Электроаппарат
Номинальное напряжение, кВ: 2200
Наибольшее рабочее напряжение, кВ: 252
Номинальный ток, А: 2500
Номинальный ток отключения, кА: 20
Номинальный ток включения (кА): 40
Основные технические характеристики выключателей
|
№№ п/п | Наименование параметра выключателя | ВГП-220II* -40/2500- У1 | ВГП-220II* - 20/2500- У1 |
| 1 | Номинальное напряжение, кВ | 220 | |
| 2 | Наибольшее рабочее напряжение, кВ | 252 | |
| 3 | Номинальный ток, А | 2500 | |
| 4 | Номинальный ток отключения, кА | 40 | 20 |
| 5 | Номинальное относительное содержание апериодической составляющей, %, не более | 45 | |
| 6 | Параметры сквозного тока короткого замыкания, кА | ||
| - наибольший пик | 100 | 50 | |
| - начальное действующее значение периодической составляющей | 40 | 20 | |
| - ток термической стойкости | 40 | ||
| - время протекания тока термической стойкости, с | 3 | ||
| 7 | Параметры тока включения, кА | ||
| - наибольший пик | 100 | 50 | |
| - начальное действующее значение периодической составляющей | 40 | 20 | |
| 8 | Ток ненагруженных линий, отключаемый без повторных пробоев, А, не более | ||
| 9 | Ток одиночной конденсаторной батареи, отключаемый без повторных пробоев, А | 300 | 300 |
| 10 | Собственное время отключения, с | 0,030+0,005 | |
| 11 | Полное время отключения, с | 0,050+0,005 | |
| 12 | Минимальная бестоковая пауза при АПВ,с | 0,3 | |
| 13 | Собственное время включения, с | 0,06±0,008 | |
| 14 | Разновременность работы полюсов, с, не более | ||
| - при включении | 0,005 | ||
| - при отключении | 0,0033 | ||
| 15 | Утечка элегаза в год, % от массы, не более | 1 | |
| 16 | Абсолютное давление элегаза в аппарате, приведенное к 20° С, МПа (кгс/см2) | ||
| Номинальное давление заполнения | 0,5 (5) | ||
| Давление (предупредительной) сигнализации о необходимости дозаправки | 0,45 (4,5) | ||
| Давление блокировки управления (или принудительного отключения с блокировкой включения) | 0,42 (4,2) | ||
| 17 | Масса элегаза в полностью заправленном выключателе, кг | 19 | |
| 18 | Испытательное одноминутное напряжение частоты 50 Гц, кВ | 440 | |
| 19 | Испытательное напряжение грозового импульса (1,2/50мкс) | ||
| - относительно земли | 900 | ||
| - между разомкнутыми контактами | 1050 | ||
| 20 | Длина «пути утечки» внешней изоляции, см, не менее | 570 | |
| 21 | Тип привода | Пружинный | |
| 22 | Количество приводов | 3 | |
| 23 | Номинальное напряжение трехфазного переменного тока цепи питания электродвигателя завода пружин, В | 400/230 | |
| 24 | Номинальное напряжение постоянного тока цепей питания электромагнитов управления в приводе, В | 220 или 110 | |
| 25 | Номинальное напряжение переменного тока цепей питания электрообогрева привода, В | 230 | |
| Количество электромагнитов управления в приводе | |||
| 26 | - включающих | 1 | |
| - отключающих | 2 | ||
| Рабочий диапазон напряжений электромагнитов управления, % от номинального значения | |||
| 27 | - включающего | 80 -110 | |
| - отключающих | 65 -120 | ||
| Номинальная величина установившегося значения постоянного тока электромагнитов управления, | |||
| 28 | А, при напряжении 220 / 110 В | ||
| - включающего | 2,5 / 5 | ||
| - отключающих | 2,2 / 4,4 | ||
| 29 | Количество коммутирующих контактов | ||
| для внешних вспомогательных цепей (КВВЦ) в одном приводе | 12 НО + 12НЗ + 2 проскальзывающих | ||
| Ток отключения контактов КВВЦ при напряжении 220 / 110 В, А | |||
| 30 | - переменного тока | 10 / 10 | |
| - постоянного тока | 1 / 2 | ||
| 31 | Мощность электродвигателя завода включающих пружин привода, кВт | 0,75 | |
| Номинальная мощность устройств электрообогрева привода, Вт | |||
| 32 | - антиконденсатного (включенного постоянно) | 50 | |
| - основного, автоматически поддерживающего температуру в шкафу привода не ниже минус 20° С, в условиях умеренного / холодного климата | 800 / 1600 | ||
| 33 | Время завода пружин, с не более | 15 | |
| 34 | Масса выключателя, кг | 5250 | 4850 |
| Максимальное вертикальное усилие на одну фундаментную опору (переднюю и заднюю), возникающее (импульсно, с длительностью импульса 0,02 с) при срабатывании аппарата (выключателя | |||
| 35 | на напряжение 110 кВ или полюса на напряжение 220 кВ), без учета его массы, Н | ||
| Вверх | 17500 | ||
| Вниз | 18500 | ||
| 36 | Статическая нагрузка на одну фундаментную опору, Н, не более | 9800 | |
Примечание:
1. Допускается питание электромагнитов управления привода выпрямленным током, например:
а) от блока питания и заряда типа БПЗ-1 в сочетании с двумя или тремя (по одному на каждый электромагнит) блоками конденсаторов типа БК-403 (емкость 200 мкФ, номинальное напряжение 400В);
б) от блоков БПТ-1002 или БПНС-2;
в) от независимой сети переменного тока напряжением 230 В через диодный выпрямитель с двухполупериодной схемой выпрямления.

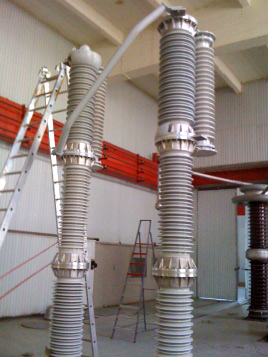

Высоковольтый выключатель элегазовый колонковый ВГП-220 II-20/2500 У1 наружной установки.
Каждый из трех полюсов выключателей на напряжение 220 кВ имеет собственную раму и управляется своим приводом (выключатель с пополюсным управлением).
Включение полюса выключателя на напряжение 220 кВ осуществляется включающими пружинами привода ППрА-2000, а отключение - размещенной в раме отключающей пружиной, взводимой в процессе включения (также за счет энергии привода).
Полюс выключателя ВГП-220 имеет две колонны (два модуля), конструктивно аналогичных колоннам выключателя ВГП-110 и отличающихся лишь штангой и тем, что в каждой колонне не один, а два опорных изолятора (разделенных фланцем с уплотнениями).
Одна колонна выполняет здесь роль «полуполюса», поэтому ДУ двух колонн соединены последовательно между собой токоведущей трубой (шиной).
Штанги колонн выключателя ВГП-220 состоят из трех труб (двух дюралевых и одной изоляционной) с элементами их соединения.
Параллельно ДУ каждой колонны выключателя ВГП-220 с током отключения 40 кА для более равномерного распределения напряжения между ними подключен конденсатор.
