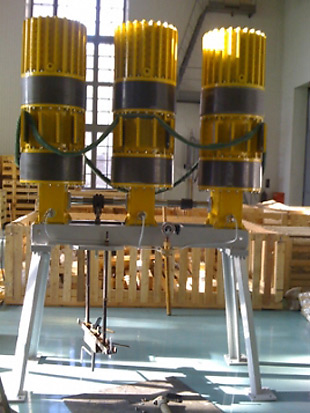

ВГГ-20-90/10000 элегазовый выключатель
Производитель: Электроаппарат
Номинальное напряжение, кВ: 20
Наибольшее рабочее напряжение, кВ: 22
Номинальный ток, А: 10000
| Номинальная частота, Гц | 50 |
| Сквозной ток короткого замыкания: - наибольший пик (ток электродинамической стойкости), Iд, кА; | 230 |
| - начальное действующее значение периодической составляющей, кА | 90 |
| - среднеквадратичное значение тока за время его протекания (ток термической стойкости) /т, кА | 90 |
| - время протекания тока (время короткого замыкания), с | 3 |
| Номинальный ток отключения, Iо.ном: | |
| - действующее значение периодической составляющей, кА | 90 |
| - относительное содержание апериодической составляющей вн, % | 40 |
| Номинальный ток включения: - наибольший пик, Iв.н, кА | 230 |
| - начальное действующее значение периодической составляющей, Iв.н, кА | 90 |
| Ток короткого замыкания генератора: | |
| - действующее значение периодической составляющей, кА | 50 |
| - относительное содержание апериодической составляющей вн, % | 90 |
| Ток в условиях рассогласования фаз (угол расхождения 90°) 1 Ток включения: | |
| - наибольший пик, кА | 130 |
| - действующее значение периодической составляющей, кА | 50 |
| 2 Ток отключения | |
| - действующее значение периодической составляющей, кА | 50 |
| - относительное содержание | |
| апериодической составляющей вн, % | 75 |
| Аварийный ток при включении в противофазу: - наибольший пик, кА | 180 |
| - начальное действующее значение периодической составляющей, кА | 70 |
| Ток ненагруженного трансформатора, действующее значение, А | 30-50 |
| Собственное время включения, tвс, с, | 0,1 |
| не более | |
| Собственное время отключения, tос, с | (0,030±0,005) |
| Минимальное абсолютное давление элегаза (при температуре плюс 20°С), при котором сохраняется номинальный уровень изоляции, МПа | 0,8 |
| Верхний предел абсолютного давления (давления заполнения) элегаза при температуре плюс 20°С, МПа | 0,9 |
| Утечка элегаза из внутренних полостей выключателя в год, % от массы, не более | 1,0 |
| Мощность нагревательных устройств антиконденсатного подогрева, Вт, не более | 25 |
| Номинальное напряжение
переменного тока питания нагревательных устройств, В | 220 |
| Ток потребления электромагнитов включения (ЭВ) и отключения (ЭО) при номинальном напряжении на зажимах цепей ЭВ и ЭО, А, не более | 2,2 |
| Номинальное напряжение постоянного тока на зажимах цепей ЭВ и ЭО, Uп,ном, В | 220 |
Высоковольтый выключатель генераторный элегазовый ВГГ-20-90/10000 У3 разработан ОАО «Научно-исследовательский институт высоковольтного аппаратостроения» (НИИВА) и ОАО ВО «Электроаппарат». Генераторный выключатель BГГ-20-90/10000 У3 предназначен для осуществления коммутационных операций в цепях генераторов.
Особенности выключателя:3-полюсный выключатель с приводом и контролирующими элементами полностью собран на общей раме
для внутренней установки
не требуются дополнительные вспомогательные элементы
легкий монтаж и ввод в эксплуатацию ввиду того, что выключатель поставляется как полностью собранный и испытанный блок
техобслуживание требуется через 15 лет или через 10 000 механических операций «В-О».
Генераторные элегазовые выключатели типа ВГГ отвечают требованиям следующих нормативных документов:
Стандарты МЭК
ГОСТ Р 52565-2006 «Выключатели переменного тока на напряжение от 3 до 750 кВ»
ГОСТ 15150 «Исполнения для различных климатических районов в части воздействия факторов внешней среды
ГОСТ 9.014-78 «Единая система защиты от коррозии и старения»
ПБ03-576-03 «Правила устройств и безопасной эксплуатации сосудов, работающих под давлением»
ТУ3414-008-00213606-2008
установка рамы с тремя полюсами на стойки
установка привода и соединение его с передаточным механизмом
заполнение элегазом, подвод питания к цепям управления и контроля выключателя
Основной операцией монтажа является заполнение выключателя элегазом до требуемой плотности и проверка его влажности. Монтаж и ввод в эксплуатацию выполняется под руководством шеф-инженера.
По габаритным и присоединительным размерам элегазовый генераторный выключатель ВГГ-20-90/10000 У3 полностью соответствует и заменяет масляный выключатель МГ-20.
