Настоящее руководство по эксплуатации предназначено для ознакомления с техническими характеристиками, устройством, принципом действия правилами технической эксплуатации выключателя элегазового бакового ВГБУ-110 II-40/2000 У1 и содержит сведения, необходимые для его монтажа и хранения.

Монтаж, регулировка, эксплуатация и техническое обслуживание выключателя должны производиться специально подготовленным персоналом подробно ознакомленным с его устройством, правилами техники безопасности, имеющем допуск к работе с электроустановками на напряжение свыше 1000 В, имеющим допуск к работе с сосудами, работающими под давлением, прошедшим соответствующий инструктаж.

ВНИМАНИЕ! В СВЯЗИ С ПОСТОЯННОЙ РАБОТОЙ ПС СОВЕРШЕНСТВОВАНИЮ ВЫКЛЮЧАТЕЛЕЙ В КОНСТРУКЦИИ МОГУТ БЫТЬ ВНЕСЕНЫ НЕЗНАЧИТЕЛЬНЫЕ ИЗМЕНЕНИЯ, HI ОТРАЖЕННЫЕ В НАСТОЯЩЕМ ИЗДАНИИ.

1 ОПИСАНИЕ И РАБОТА ИЗДЕЛИЯ

1.1 Назначение изделия

Выключатель элегазовый баковый ВГБУ-110 II*-40/2000 У1 со встроенными трансформаторами тока (в дальнейшем именуемый "Выключатель") предназначен для выполнения коммутационных операций (включений и отключений) в нормальных и аварийных режимах в сетях трехфазного переменного тока с заземленной нейтралью (коэффициент замыкания на землю не выше 1,4) при номинальном напряжении 110 кВ и номинальной частоте 50 Гц.

Выключатель предназначен для работы в следующих условиях:

- нормальные значения климатических факторов внешней среды в соответствии с ГОСТ 15150 и ГОСТ 15543.1 для климатического исполнения У категории размещения 1.

При этом:

а) рабочее значение температуры окружающего воздуха:

- верхнее - плюс 40 °С,

- нижнее - минус 45 °С;

б) окружающая среда - не содержащая химически активных разъедающих оболочки и опасных в отношении взрыва примесей (содержание коррозионно-активных агентов для атмосферы типа II по ГОСТ 15150).

Выключатель пригоден для работы в условиях:

- наибольшая высота над уровнем моря - не более 1000 м;

- допустимое натяжение проводов:

а) в горизонтальной плоскости - 1000 Н (100 кгс);

б) вертикально вниз - 750 Н (75 кгс).

1.2 Технические характеристики

Таблица 1

Наименование параметра	Значение для исполнений
1 Номинальное напряжение, кВ	110
2 Наибольшее рабочее напряжение, кВ	126
3 Номинальный ток, А	2000
4 Номинальный ток отключения, кА	40
5 Ток термической устойчивости (3 с), кА	40
6 Ток электродинамической устойчивости (ампл.),кА	102
7 Процентное содержание апериодической составляющей	45
8 Собственное время отключения, с	0,030-0,005
9 Собственное время включения, с, не более	0,07
10 Полное время отключения не более, с	0,055
11 Бесконтактная пауза при АПВ, с, не более	0,32
12 Номинальное давление рабочей жидкости в гидроприводе МПа	22,2
13 Нижние пределы начального давления рабочей жидкости, при которых выключатель способен выполнять: МПа - цикл О-0,3с-ВО-20сВО, - цикл ВО и операцию В, - операцию О.	21,9 19,8 19,5
14 Избыточное давление заправки энергоблоков гидропривода азотом при 20 °С, МПа	18,5
15 Ток потребления электромагнитов включении и отключения А	2,4
16 Напряжение питания электродвигателя привода, В:	~380
17 Напряжение питания электронагревателей полюсов, В	220
18 Суммарная номинальная мощность подогревательных устройств, кВт:	2

Разновременность работа полюсов, с, не более:

- при включении - 0,005 с;

- при отключении - 0,003 с.

Данные по давлению элегаза при эксплуатации выключателя приведены в таблице 2.

Таблица 2

Наименование параметра	Значение
1 Верхний предел избыточного давления (давление заполнения) элегаза, МПа (кгс/см²)/плотность элегаза, кг/м3	0,45 (4,5)/35,4
2 Нижний предел избыточного давления элегаза, МПа (кгс/см²)/ плотность элегаза, кг/м3	0,35 (3,5)/28,5
3 Минимальное избыточное давление элегаза, при котором сохраняется номинальный уровень изоляции, МПа (кгс/см²) /плотность элегаза, кг/м3	0,35 (3,5)/28,5
4 Избыточное давление сигнализации, МПа (кгс/см²/ плотностъ элегаза, кг/м3: предупредительной уставки аварийной уставки	0,4 (4,0)/32 0,36 (3,6)/29

Основные параметры встроенных трансформаторов тока приведены руководстве по их инструкции. Выключатель комплектуется трансформаторами тока на номинальный первичный ток 600-1200А, номинальный вторичны ток 5А.

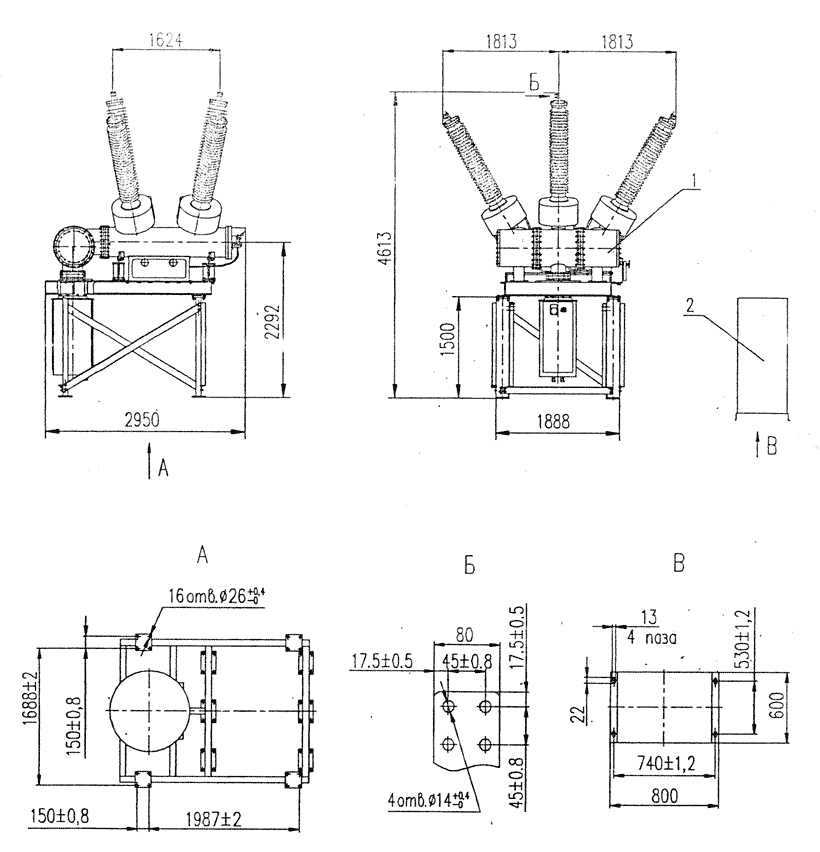

Габаритные, установочные, присоединительные размеры и масса выключателя соответствуют указанным на рисунке 1.

размеры выключателя ВГБУ-110 II-40/2000 У1

Масса выключателя - (3800±300)кг

Масса аппаратного шкафа - 200кг

Положение аппаратного шкафа дано условно.

1 - Выключатель; 2 - шкаф аппаратный

Рисунок 1 - ГАБАРИТНЫЕ УСТАНОВОЧНЫЕ, ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ И МАССА ВЫКЛЮЧАТЕЛЯ

Динамические нагрузки выключателя на фундамент в процессе отключения приведены в таблице 3. При включении нагрузки в несколько раз меньше.

Таблица 3

	Направление действия	Среднее значение нагрузки
Вид нагрузки	Направление действия	Ускорение за время ?t = 0,00с	Торможение за время ?t = 0,004с
Вертикальная сила, mс	Вниз	-	1,7
Вертикальная сила, mс	Вверх	1,8	-
Горизонтальная сила, mс	От привода	11,6	-
Горизонтальная сила, mс	К приводу	-	7,9
Момент от горизонтальных сил, mc•м	-	30,4	20,7

Электрическая прочность изоляции главной цепи выключателя и изоляции цепи управления (ЦУ) и вспомогательной цепи (ВЦ) соответствует требованиям ГОСТ 1516.3.

Междувитковая изоляция обмоток ЭВ и ЭО (ЭО защитного) выключателя выдерживает в течение 1 мин воздействие приложенного между выводами обмотки с добавочным резистором напряжения переменного тока частоты 50 Гц или повышенной частоты, значение наибольшего пика (амплитудного значения) которого равно v2 х 2,5 Uп ном

При падении избыточного давления элегаза до нуля изоляция выключателя относительно земли во включенном и отключенном положении и изоляция между разомкнутыми контактами выдерживает напряжение 80 кВ (действующее значение) промышленной частоты 50 Гц в течение 1 ч. Напряжение отсутствия видимой короны не менее 80 кВ.

Выключатель по стойкости (термической и электродинамической) при сквозных токах короткого замыкания соответствует требования ГОСТ 687 при параметрах, указанных в таблице 1.

По нагреву в продолжительном режиме выключатель соответствует ГОСТ 8024 (при расчетной температуре окружающего воздуха плюс 40°С)

Выключатель обеспечивает при наибольшем рабочем напряжет при отключаемых и включаемых токах, вплоть до равных номинальному току отключения и включения, выполнение коммутационных циклов:

а) О-t бт.н - ВО - 180с - ВО;

б) О -t бт.н - ВО - 20с - ВО,

где ВО - операция включения и немедленно (без преднамеренной выдержки времени) следующая за ней операция отключения.

Допустимое для выключателя без осмотра и ремонта число оп раций отключения и включения при токах короткого замыкания и при нагрузочных токах соответствует приведенному в таблице 4.

Таблица 4

Значение тока	Допустимое число операций, не менее
Значение тока	О	В
Токи короткого замыкания:
- в диапазоне свыше 60 до 100 % 1о.ном и 1в.н	20	10
- в диапазоне от 30 до 60 % 1о.ном и 1в.н	50	25
Нагрузочные токи, близкие к 1ном	2500

Выключатель удовлетворяет требованиям ГОСТ 12450 в отношении отключения ненагруженных воздушных линий.

Выключатель отключает токи конденсаторной батареи 400 А. Выключатель отключает малые индуктивные токи в диапазоне (6-20) А.

Средний срок службы выключателя до среднего ремонта (первого) - 15 лет, если не исчерпан ресурс по коммутационной стойкости по 1.2.1 или механической стойкости по

Срок службы выключателя до списания - 30 лёт.

Выключатель имеет 24 коммутирующих контакта (на привод) дл внешних вспомогательных цепей, из которых. 12 контактов замыкающих и 1 размыкающих.

Гидравлический привод соответствует требования: ТУ 3414-012-48316876.

Элегаз соответствует требованиям ТУ 6-02-1249.

Трансформаторы тока соответствуют требования: ТУ 3414-013-04682485.

Уровень шума при срабатывании выключателя соответствует ГОСТ 12.1.003. Уровень шума и эквивалентные уровни звука не превышаю 85дБ А. Максимальный уровень звука импульсного шума при срабатывали не превышает 125 дБ AI.

Выключатель во всем неоговоренном соответствует требования: ГОСТ 687.
