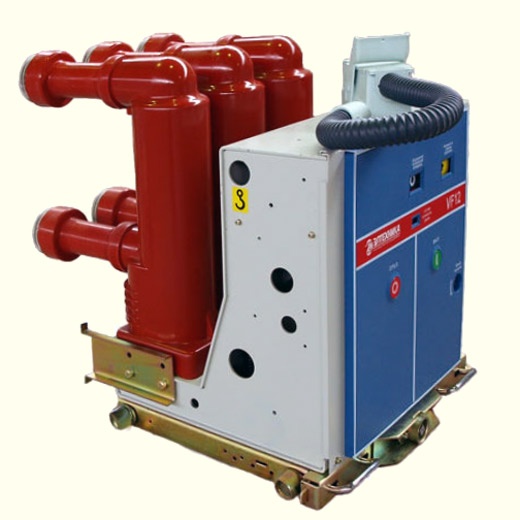

VF12 – вакуумный выключатель

Производитель: Элтехника Основные технические данные

Наименование параметра выключателя

Значение

Номинальное напряжение, кВ

10

Наибольшее рабочее напряжение, кВ

12

Номинальный ток, А

630, 800, 1000, 1250, 1600, 2000, 2500, 3150

Номинальный ток отключения, кА

20, 25, 31,5

Нормированные параметры сквозных токов короткого замыкания: ток электродинамической стойкости, кА; ток термической стойкости, кА; время протекания тока короткого замыкания, с

51, 64, 81
20, 25, 31,5
3

Номинальное напряжение цепей управления и элементов вспомогательных цепей, В

-230, = 220

Номинальный ток цепей электромагнитов управления, А, не более

5

Испытательные напряжения изоляции главной цепи, кВ: одноминутное, частотой 50 Гц; грозовой импульс 1,2/50 мкс

42
75

Собственное время выполнения операций, с, не более: включения отключения

0,035
0,025

Разновременность размыкания контактов при включении, с, не более

0,003

Время заводки силовой пружины в автоматическом режиме, с, не более

10

Ресурс по механической стойкости (количество циклов B-tn-О до капитального ремонта, выполненных без тока в главной цепи), не менее

30000

Коммутационный ресурс:
номинального тока, не менее номинального тока отключения, не менее

10000
50

Срок службы до списания, лет, не менее

30

Масса, кг, не более

260

Вакуумные выключатели VF12 предназначены для эксплуатации в сетях трехфазного переменного тока с номинальным напряжением 6 или 10 кВ, с изолированной или заземленной нейтралью.
Вакуумные высоковольтные выключатели VF12 предназначены для установки в ячейках КРУ стационарно или на выкатной тележке. Выключатели устанавливаются в ячейки КРУ большинства современных производителей распределительного оборудования, а также в ячейки устаревшей конструкции, при замене отслуживших свой срок силовых выключателей.

ОСОБЕННОСТИ КОНСТРУКЦИИ

Полюса выключателя VF12 имеют неразборную конструкцию.
Передустановкой в полюс выключателя корпус вакуумной камеры дополнительно покрывается специальным силиконом, что исключает возможность пробоя по поверхности вакуумной камеры.
Конструкция вакуумных камер выключателя VF12 обеспечивает высокую степень вакуума, исключает повышенный износ контактов и их преждевременную эрозию благодаря применению AMF-системы.
Вакуумные камеры выключателя работают без ремонта и обслуживания на протяжении всего срока эксплуатации.
Привод пружинный, независимого действия, использующий механическую энергию предварительно взведенной пружины. Привод оснащается электромагнитами управления и мотор-редуктором для автоматической подзаводки пружины.
Взведение пружины можетосуществляться двумя способами:
автоматически, с помощью мотор-редуктора (рабочий режим);
вручную, с помощью рукоятки.
Установленные в приводе электромагниты управления обладают большим быстродействием, что делает малым собственное время срабатывания выключателя.
Выключатель позволяет реализовывать любые режимы АВР иАПВ согласно принятому алгоритму управления.
Привод выключателя VF12 выполняет коммутационные операции с высокой скоростью перемещения подвижных контактов: 0,8-1,0 м/с при включении и 1,2-1,5 м/с при отключении.
Обеспечивает очень низкую разновременность размыкания и замыкания контактов (порядка 0,5-1,0 мс).
Особенность механизма действия привода - короткие по времени участки разгона и торможения.
Эффективное демпфирование, реализованное в приводе, позволяет избежать нежелательного дребезга контактов при включении, который приводит к их повышенному износу.
В приводе обеспечено предварительное поджатие подвижных контактов во включенном состоянии при помощи специальных пружин.

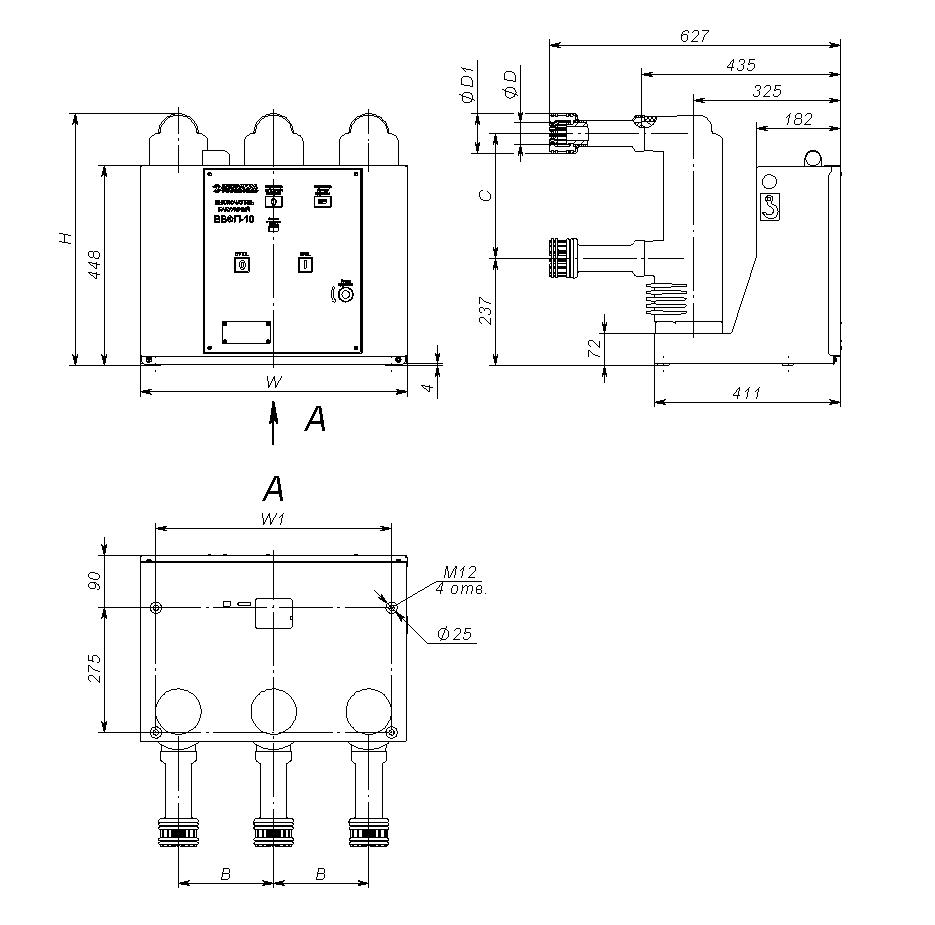

Габаритные размеры выключателя VF12

Габаритные размеры выключателя VF12

Номинальный ток аппарата, А

В, мм

с,
мм

н,
мм

D, мм

D1, мм

W, мм

W1, мм

Wm, мм

Нт, мм

630...1250А

150

275

557

47

87

450

410

502

602

1600...2000А

210

310

650

78

128

590

520

652

695

2500...3150А

275

310

650

108

148

720

650

852

695
