ВЭКТ-110-40/3150 элегазовый выключатель

Производитель: ЗЭТО
Номинальное напряжение, кВ: 110
Наибольшее рабочее напряжение, кВ: 126
Номинальный ток, А: 3150
Номинальный ток отключения, кА: 40
Электродинамическая стойкость (кА): 102
Ток термической стойкости, кА (с): 40 (3)
Собственное время отключения, мс: 45
Собственное время включения, мс: 90

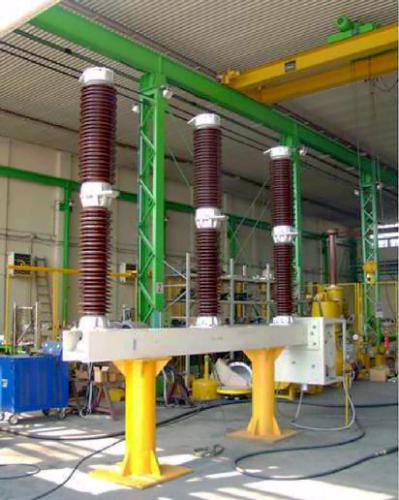

ВЭКТ-110-40/3150 – элегазовый высоковольтный выключатель, дугогасящая и изолирующая среда – смесь элегаза и тетрафторметана (SF6+CF4). Модель выключателя разработана АО КОНЧАР-Электроиндустрия (Загреб, Хорватия), сборка осуществляется на совместном предприятии ЗАО «ЗЭТКОН» в Великих Луках. Элегазовые выключатели этой серии адаптированы к климатическим условиям эксплуатации на территории России, удовлетворяют стандартам МЭК.

Выключатель состоит из трех одинаковых полюсов, привод пружинный, которые расположены на общей раме и кинематически соединены между собой с помощью тяг. В выключателе применены дугогасительные устройства автокомпрессионного типа с дополнительным автопневматическим эффектом, что обеспечивает надежное отключение токов короткого замыкания. Каждое дугогасительное устройство имеет абсорбционный фильтр, поглощающий влагу и продукты распада элегаза. Каждый выключатель укомплектован датчиком давления элегаза - для сигнализации его утечки.

Основные особенности выключателя

- высокая сейсмостойкость благодаря низкому центру тяжести;
- дугогасительное устройство с использованием принципа термического эффекта дуги, с дополнительным автопневматическим эффектом;
- надежный пружинный привод, не требующий мощных источников питания;
- легкая и быстрая установка на месте, регулировка не нужна;
- при нормальных условиях эксплуатации ремонт не требуется;
- легок в обслуживании;
- качественные уплотнения и комплектующие, обеспечивающие длительный межремонтный период,

Конструкцией ВЭКТ-110-40/3150 предусмотрено наличие устройства контроля цепей антиконденсатного и низкотемпературного обогрева, а также способность выключателя сохранять изоляционные свойства межконтактного промежутка при отсутствии избыточного давления изоляционного газа.

Нормированное процентное содержание периодической составляющей, %, не более	43
Нормированные параметры сквозного тока короткого замыкания, кА - наибольший пик (ток электродинамической стойкости)	102
- среднеквадратичное значение тока за время его протекания	40
- время протекания тока короткого замыкания, с	3
Нормированные параметры тока включения, кА: - наибольший пик - начальное действующее значение периодической составляющей	102 40
Нормированный ток отключения ненагруженной воздушной линии, А	31,5
Нормированный ток отключения шунтирующего реактора, А	315±63
Электрическое сопротивление главной токоведущей цепи, не более	47 мкОм
Собственное время отключения	45+5 мс
Собственное время включения выключателя	90+10 мс
Минимальная бестоковая пауза при АПВ	0,3 с
Давление смеси газов (SF6+CF4), приведенное к 20°С, абсолютное: - заполнения	0,75 (7,5) МПа (кгс/см2)
- срабатывания предупредительной сигнализации	0,67 (6,7) МПа (кгс/см2)
- блокировки работы выключателя	0,65 (6,5) МПа (кгс/см2)
Допустимый уровень утечки элегаза в год, не более	1 %
Номинальное напряжение катушек включения и отключения	- 220 В
Ток катушек включения и отключения при номинальном напряжении, не более	4 А
Рабочий диапазон напряжения цепей управления, % от номинального напряжения:
- катушка отключения	70-110 %
- катушка включения	85-105 %
Напряжение питания электродвигателя завода включающей пружины В	- 220/-230 В
Мощность электродвигателя завода пружины	950 Вт
Время взвода пружин привода: - включающей пружины, не более	20 с
- отключающей пружины	60±5 мс

Условия эксплуатации выключателя

Выключатели ВЭКТ изготавливаются в соответствии с ГОСТ Р52565 в климатическом исполнении У, категории размещения 1 по ГОСТ 15150 при этом:
- верхнее рабочее значение температуры окружающего воздуха - +40°С;
- нижнее рабочее значение температуры окружающего воздуха - - 45°С;

- высота над уровнем моря - не более 1 000 м;
- скорость ветра не более 40 м/с при отсутствии гололеда и не более 15 м/с в условиях гололеда толщиной не более 20 мм;
- окружающая среда невзрывоопасная, несодержащая агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию. Содержание коррозионно-активных агентов по ГОСТ 15150 (для атмосферы типа 1П);
- допустимое тяжение проводов в горизонтальном направлении, в плоскости перпендикулярной продольной оси выключателя не более 1250Н.
