VEKE

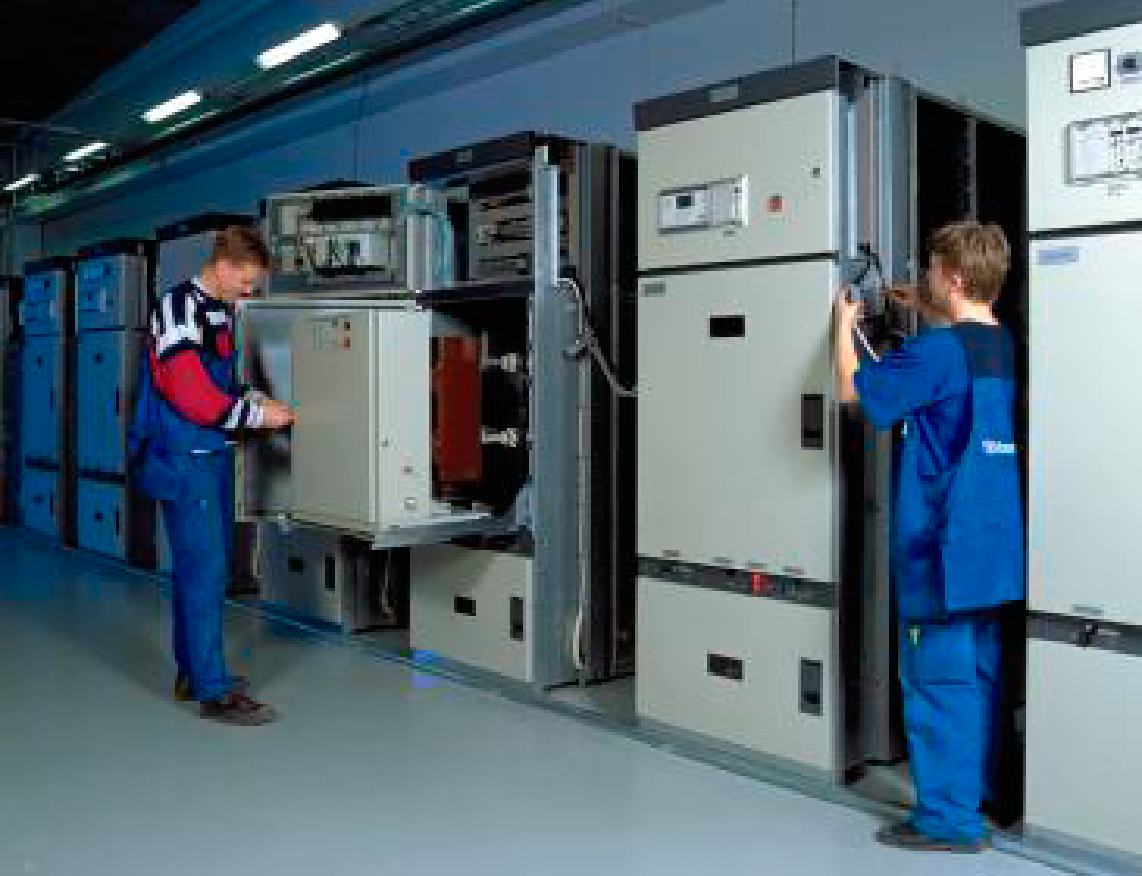

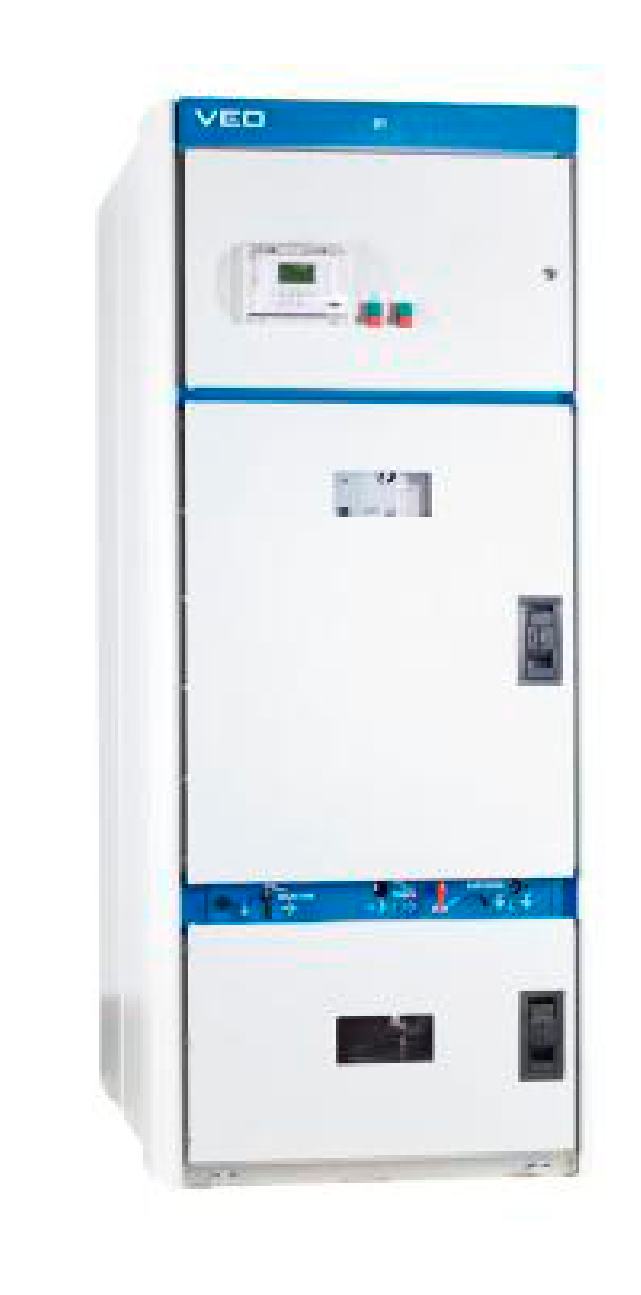

VEKE - современное компактное распределительное устройство с вакуумным выключателем на средние напряжения от финской компании VEO (Вааса Инжнинринг).
- Типовые и дуговые испытания выполнены в соответствии со стандартом IEC-/EN.
- Номинальные напряжения 10 кВ, 15 кВ, 20 кВ.
- Термическая устойчивость к токам к.з. - 40 кА, 3 с.
- Номинальные токи 630-4000 A.
Технические данные ячейки
| 10 кВ | 15 кВ | 20 кВ | |
| 12 кВ | 17,5 кВ | 24 кВ | |
| Номинальная частота | 50/60 Гц | ||
| Уровень изоляции при переменном напряжении | 28 кВ | 38 кВ | 50 кВ |
| Уровень изоляции при импульсном напряжении | 75 кВ | 95 кВ | 125 кВ |
| Номинальный ток | 630-4000 A | 630-4000 A | 630-1600 A |
| Устойчивость к токам к.з. | |||
| • эффективное Ik/tk 3s | 40 кА | 40 кА | 25 кА |
| • пиковое Ip | 100 кА | 100 кА | 63 кА |
| Устойчивость к токам дуги | |||
| • ошиновка | 40 кА,1 с | ||
| • отсек выключателя | 31,5 кА, 1 с | 40 кА, 0,2 с | |
| • кабельный отсек | 25 кА,1 с | 40 кА, 0,2 с | |

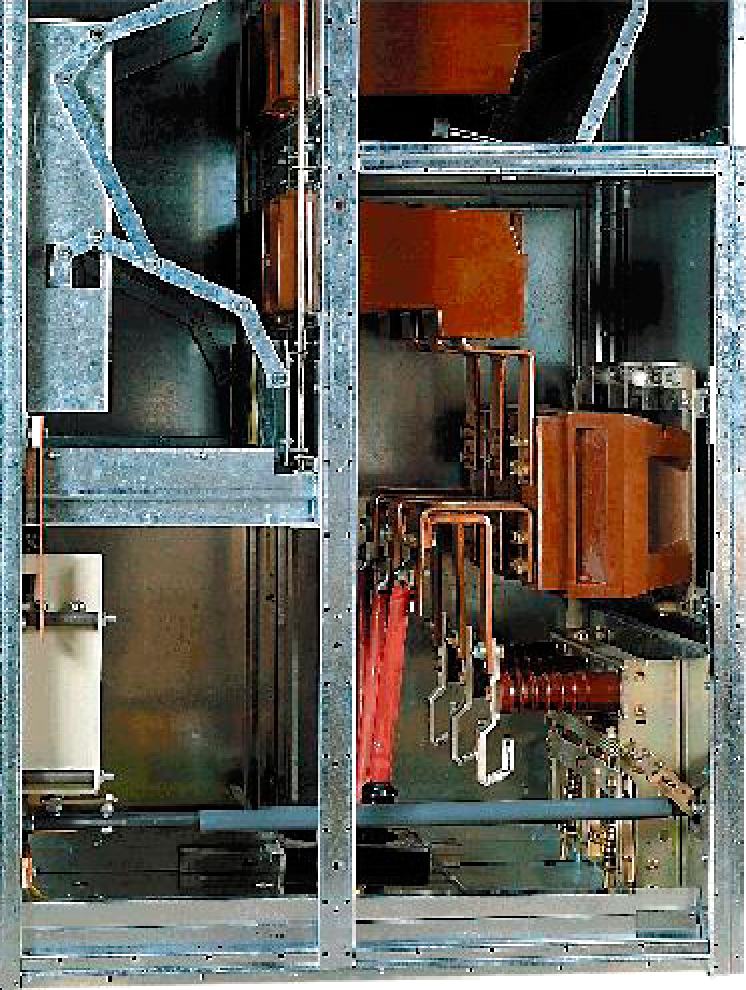

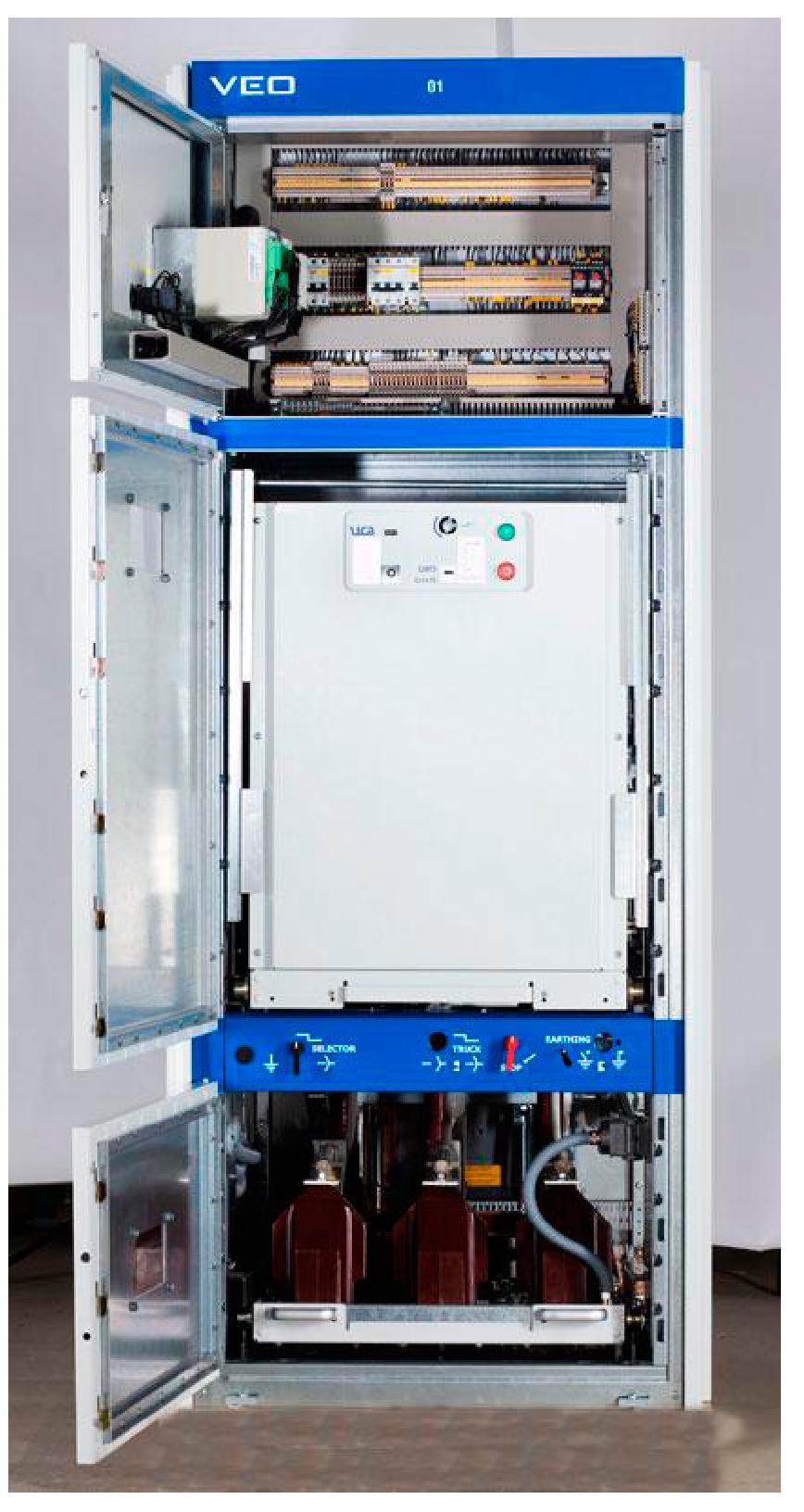

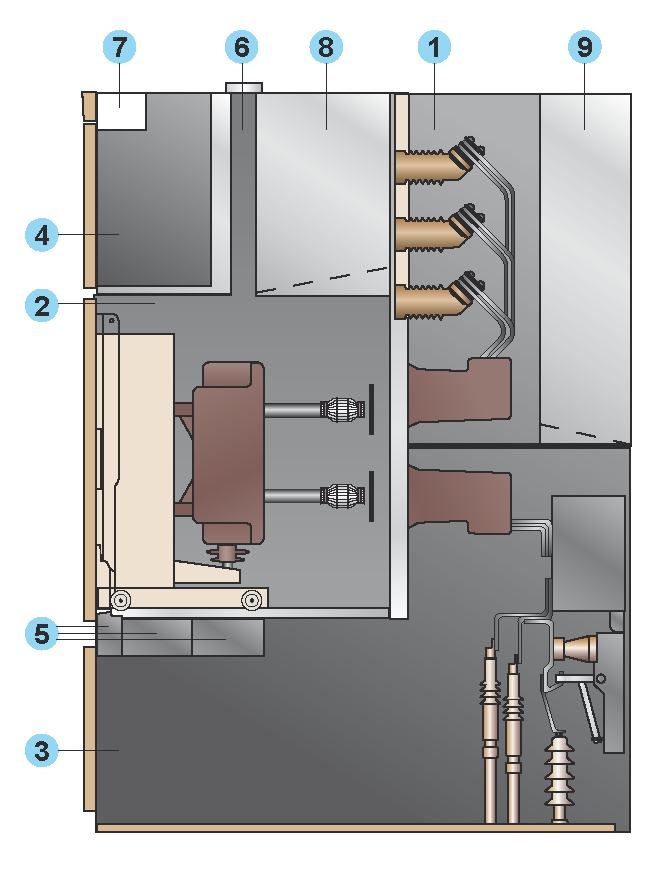

1. Отсек главной шины содержит главные шины, сборные шины и кожухи высоковольтного ввода.
2. Отсек основного оборудования выключатель и передние стальные жалюзи, автоматически управляемые при вводе / выводе выключателя.
3. Кабельный отсек содержит кожухи нижерасположенных высоковольтных вводов, заземлитель, измерительные трансформаторы, ОПН, и кабельные концевые муфты высокого напряжения.
4. Контроль за низким напряжением и отсек релейной защитой отделены от отсеков высокого напряжения двойными металлическими стенами.
5. Функциональный блок содержит управляющие устройства выключателя и заземлителя.
6. Вентиляционный канал может быть механически связан с внешним каналом вентиляции.
7. Низковольтные кабельные каналы.
8. Встроенный канал отвода электрической дуги формирует непрерывное пространство в продольном направлении коммутационной аппаратуры.
9. Канал отвода электрической дуги кабельного отсека технически подобен каналу отвода электрической дуги отсека оборудования магистральной линии. Каналы отвода электрической дуги могут быть связаны с отдельным внешним каналом отвода в одном или нескольких местах.
