ВЭБ110II*40/2500 УХЛ1* элегазовый выключатель
Производитель: Уралэлектротяжмаш-Уралгидромаш
Номинальное напряжение, кВ: 110
Наибольшее рабочее напряжение, кВ: 126
Номинальный ток, А: 2500
Номинальный ток отключения, кА: 40
Циклов ВО, при номинальном токе: 5000
Циклов ВО, при токе КЗ: 20
Ток термической стойкости, кА (с): 40 (3)
Собственное время отключения, мс: 35
Полное время отключения, мс: 55
Собственное время включения, мс: 70
Масса, кг: 2660

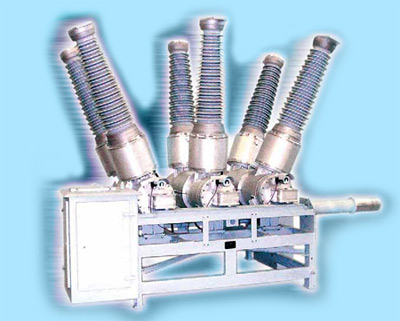

Элегазовый выключатель ВЭБ110II*40/2500 УХЛ1* баковый. Имеет пружинный привод типа ППрК-2000СМ и встроенные трансформаторы тока. Выключатель снабжен устройствами электроподогрева полюсов, которые при понижении температуры окружающего воздуха до -25°С автоматически включаются и отключаются при температуре минус 19 : 22°С. Контроль утечки элегаза из полюсов выключателя осуществляется при помощи электроконтактных сигнализаторов плотности. Полюсы выключателя ВЭБ110II*40/2500 снабжены аварийной разрывной мембраной.
Возможна поставка выключателей:
с внешней изоляцией для работы в условиях IV степени загрязнения по ГОСТ 9920-89 (полимерные вводы);
в климатическом исполнении УХЛ1 (нижнее рабочее значение температуры окружающего воздуха минус 60°С);
в климатическом исполнении Т1 (верхнее рабочее значение температуры окружающего воздуха плюс 55°С).
| Наименование параметра | ||
| Ток включения, кА: | ||
| наибольший пик | 102 | |
| начальное действующее значение периодической составляющей | 40 | |
| Сквозной ток короткого замыкания, кА: | ||
| наибольший пик | 102 | |
| начальное действующее значение периодической составляющей | 40 | |
| Номинальное относительное содержание апериодической составляющей, %, не более | 40 | |
| Ток ненагруженных линий, отключаемый без повторных пробоев, А, не более | 31,5 | |
| Ток одиночной конденсаторной батареи с глухозаземленной нейтралью, отключаемый без повторных пробоев, А | 0-300 | |
| Отключаемый индуктивный ток шунтирующего реактора, А | 500 | |
| Отключаемый ток намагничивания ненагруженных трансформаторов, А | 8,5 | |
| Расход элегаза на утечки в год, % от массы элегаза, не более | 0,5 | |
| Давление элегаза, МПа абс: | ||
| давление заполнения (номинальное) | 0,50 | |
| давление предупредительной сигнализаций warning pressure | 0,44 | |
| давление блокировки (запрет оперирования или отключение выключателя с запретом на включение) | 0,42 | |
| Трансформаторы тока*: | ||
| количество на фазу, шт | до 6 | |
| из них: | для приборов измерения и учета электроэнергии | до 2 |
| для приборов релейной защиты | до 4 | |
| номинальный первичный ток, A | 200, 300, 400, 600 или 500; 1000; 1500; 2000 или 1000; 1500; 2000; 2500 | |
| номинальный вторичный ток, | 5 или 1 | |
| классы точности: | ||
| для измерения | 0,2S; 0,2; 0,5; 0,5S;1 | |
| для защиты | 5P;10P | |
| Количество электромагнитов управления в приводе: | ||
| включающих | 1 | |
| отключающих | 2 | |
| Диапазон рабочих напряжений электромагнитов управления, % от номинального значения: | ||
| включающего электромагнита | 80–110 | |
| отключающих электромагнитов | 65–120 | |
| Номинальная величина установившегося значения постоянного тока, потребляемого электромагнитами управления, А, | ||
| при напряжении 110 В | 5 | |
| при напряжении 220 В | 2,5 | |
| Количество
коммутирующих контактов для внешних вспомогательных цепей
Number of switching contacts for external auxiliary circuits | 11 НО + 12 НЗ + 2 имп. 11 NO + 12 NC + 2 imp. | |
| Ток
отключения коммутирующих контактов для внешних вспомогательных цепей
при напряжении 110/220 В, А:
Opening current of switching contacts for external auxiliary circuits at 110/220 V, A: | ||
| переменного тока ac | 10/10 | |
| постоянного тока dc | 2/1 | |
| Мощность электродвигателя завода включающих пружин, кВт | ||
| трехфазного | 1,1 | |
| универсального | 0,75 | |
| Номинальное напряжение электродвигателя завода включающих пружин, В: | ||
| трехфазного переменного тока | 220 или 380 | |
| постоянного или однофазного переменного тока | 220 | |
| Время завода включающих пружин, с, не более | 15 | |
| Напряжение переменного тока подогревательных устройств, В | 220 | |
| Мощность подогревательных устройств, Вт: | ||
| привода: | ||
| неотключаемого (антиконденсатного) | 45 | |
| основного (автоматически включаемого при низких температурах) | 1600 | |
| выключателя: | ||
| неотключаемого (антиконденсатного) | 35 | |
| основного (автоматически включаемого при низких температурах) | 2805 | |
| Масса элегаза, кг | 26,4 | |
* По дополнительному заказу могут быть изготовлены трансформаторы
тока с другими параметрами, в том числе с большими нагрузками и т.п.
* * Допускается питание электромагнитов управления выпрямленным током,
например, от блоков БПТ-1002, БПНС-2, а также БПЗ-401 с блоками
конденсаторов БК-403.
Выключатель ВЭБ110II*40/2500 УХЛ1* предназначен для эксплуатации в открытых и закрытых распределительных устройствах в сетях переменного тока частотой 50 Гц с номинальным напряжением 110 кВ в районах с умеренным и холодным климатом.
Рабочий диапазон окружающих температур: +40°С до -55°С.
Высота усановки над уровнем моря - не более 1000 м.
Гололед с толщиной корки льда до 20 мм и ветре скоростью до 15 м/с, а
при отсутствии гололеда - при ветре скоростью до 40 м/с.
Окружающая среда - невзрывоопасная, не содержащая агрессивных газов и
паров в концентрациях, разрушающих металлы и изоляцию. Содержание
коррозионно-активных агентов по ГОСТ 15150 (для атмосферы типа II);
Тяжение проводов в горизонтальном направлении - не более 1000 Н.
