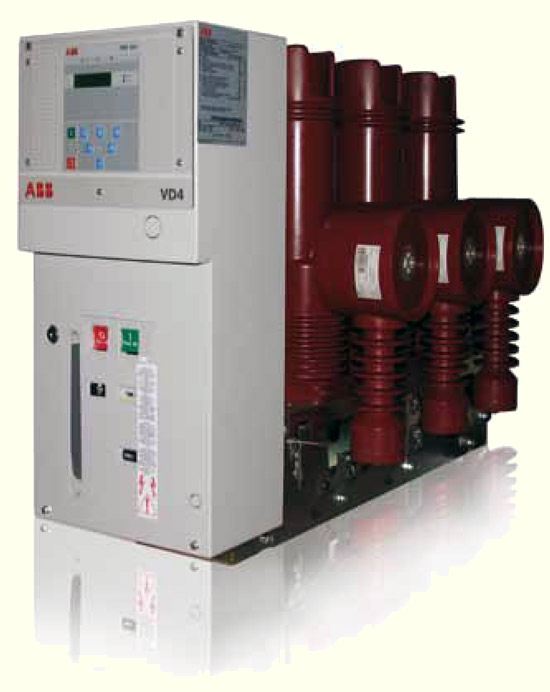

VD4/R - VD4/L вакуумный выключатель
VD4/R - VD4/L - вакуумные выключатели среднего напряжения (10, 15 и 20 кВ) для уставновки в сетях вторичного распределения электроэнергии, производства ООО АББ.
Выключатели VD4/R имеют боковой правый привод типа EL
Выключатели VD4/L имеют боковой левый привод типа EL
Взаимозаменяемый с выключателями VD4 и HD4 с боковым приводом типа ESH
Расстояние между полюсами 230 или 300 мм
Механический привод с накоплением энергии, способный выполнить полный цикл Р-З-Р без нового взведения пружин.
Высокое количество операций, электрическая и механическая долговечность
Пригодность для установки в готовые кабины и щиты
Простая индивидуализация благодаря полной гамме принадлежностей
Вакуумные прерыватели встроены в цилиндры полюсов для обеспечения ударопрочности, стойкости к конденсату и воздействию загрязненной среды
Не нуждается в обслуживании
По заказу, до номинального напряжения 24 кВт, могут оборудоваться защитным реле REF601 (без автономного питания) или защитным реле PR521 (с автономным питанием, пригодным для использования в трансформаторных кабинах СН/ НН без присутствия персонала и без вспомогательного питания).
Общие характеристики
Выключатель |
VD4/R - VD4/L 12 |
VD4/R - VD4/L 17,5 |
VD4/R - VD4/L 24 |
|||||||
Нормы |
IEC 62271-100 |
да |
да |
да |
||||||
Номинальное напряжение изоляции, |
[кВ] |
10 |
15 |
20 |
||||||
Максимальное рабочее напряжение изоляции, |
[кВ] |
12 |
17,5 |
24 |
||||||
Напряжение удерживания при 50 Гц |
[кВ] |
28 |
36 |
50 |
||||||
Напряжение стойкости к импульсу |
[кВ] |
75 |
95 |
125 |
||||||
Номинальная частота |
[Гц] |
50-60 |
50-60 |
50-60 |
||||||
Номинальный тепловой ток (40 °C) |
[A] |
630 |
800 |
1250 |
630 |
800 |
1250 |
630 |
800 |
1250 |
|
|
12,5 |
— |
— |
12,5 |
— |
— |
12,5 |
— |
— |
Номинальная размыкающая способность и Номинальный допустимый кратковременный ток (3 с) |
[кА] |
16 |
16 |
16 |
16 |
16 |
16 |
16 |
16 |
16 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
||
|
|
25 |
25 |
25 |
25 |
25 |
25 |
— |
— |
— |
Пик тока включения |
[кА] |
31,5 |
— |
— |
31,5 |
— |
— |
31,5 |
— |
— |
40 |
40 |
40 |
40 |
40 |
40 |
40 |
40 |
40 |
||
50 |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
||
63 |
63 |
63 |
63 |
63 |
63 |
— |
— |
— |
||
Последовательность операций |
O - 0,3c - CO - 15c - CO |
O - 0,3c - CO - 15c - CO |
O - 0,3c - CO - 15c - CO |
|||||||
Продолжительность размыкания |
[мс] |
40...60 |
40...60 |
40...60 |
||||||
Продолжительность дуги |
[мс] |
10...15 |
10...15 |
10...15 |
||||||
Общая продолжительность прерывания |
[мс] |
50...75 |
50...75 |
50...75 |
||||||
Продолжительность замыкания |
[мс] |
50...70 |
50...70 |
50...70 |
||||||
|
В [мм] |
785 |
785 |
785 |
||||||
Д [мм] |
317 |
317 |
317 |
|||||||
Г [мм] |
1029 1170 |
1029 |
1170 |
1029 1170 |
||||||
полюсов I [мм] |
230 |
300 |
230 |
300 |
230 |
300 |
||||
Вес фиксированной версии |
[кг] |
67 |
67 |
67 |
||||||
Технический каталог |
1VCP000263 |
1VCP000263 |
1VCP000263 |
|||||||

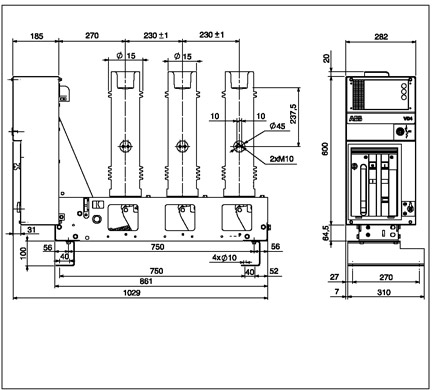

Габаритные размеры выключателей VD4/R - VD4/L
Данные и изображения не являются обязывающими. Компания АББ оставляет за собой право изменить содержание исходного документа без какого-либо предупреждения в соответствии с технологическим прогрессом и с развитием продукции.
