VD4/P 12.25.25 вакуумный выключатель

Производитель: ABB
Номинальное напряжение Un 10 кВ
Наибольшее рабочее напряжение Ur 12 кВ
Номинальное напряжение изоляции Us 12 кВ
Номинальный ток, А: 2500
Номинальный ток отключения, кА: 25
Ток термической стойкости, кА (с): 25 (3)
Пик тока включения 63 кА
Напряжение удерживания при 50Гц,Ud (1 мин) 28 кВ
Испытательное напряжение 50 Гц (1 мин) 42 кВ
Напряжение стойкости к импульсу Up 75 кВ
Номинальная частота 50-60 Гц
Последовательность операций (0 - 0.3с - ВО 15с - ВО)
Продолжительность размыкания 33 ... 60 мс
Продолжительность дуги 10 ... 15 мс
Общая продолжительность прерывания 43 ... 75 мс
Продолжительность замыкания 60 ... 80 мс
Вес выключателя 228 кг - вариант для UniGear, 186 кг - вариант для Power Cube PB1

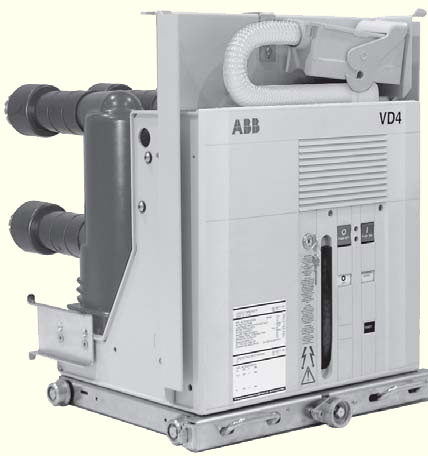

Выкатные вакуумные выключатели VD4/P 12.25.25, производства АББ, имеются в вариантах для щитов UniGear типа ZS1 и модулей Power Cube (на фото). Они состоят из тележки, на которой закреплена несущая конструкция выключателя. Выключатели VD4 соответствуют требованиям МЭК 62271-100 и национальным стандартам большинства стран, прошли необходимые испытания (на нагрев номинальным током, приложением импульсного напряжения и напряжения промышленной частоты, на термическую и динамическую стойкость, на механический ресурс, на коммутационную способность и на отключение ненагруженных кабелей), и обеспечивают безопасность и надежность в эксплуатации при любом применении. Привод пружинный. Выкатной выключатель комплектуется специальными блоками на передней
балке, которые обеспечивают установку на соответствующих креплениях щита. Блоки могут приводиться в действие ручками только при полной опоре тележки о
балку.

W=1000 P=275 u/l=310 D=109 - VD4/P 12.25.25 p275.

W = ширина выключателя P = Горизонтальное межосевое расстояние полюсов u/l= расстояние между верхним и нижним терминалом D = диаметр разъединяющих контактов в мм.
