VD4/P 12.06.16 вакуумный выключатель

Производитель: ABB
Номинальное напряжение Un 10 кВ
Наибольшее рабочее напряжение Ur 12 кВ
Номинальное напряжение изоляции Us 12 кВ
Номинальный ток, А: 630
Номинальный ток отключения, кА: 16
Ток термической стойкости, кА (с): 16 (3)
Пик тока включения 40 кА
Напряжение удерживания при 50Гц,Ud (1 мин) 28 кВ
Испытательное напряжение 50 Гц (1 мин) 42 кВ
Напряжение стойкости к импульсу Up 75 кВ
Номинальная частота 50-60 Гц
Последовательность операций [0 - 0.3с - ВO 15с - ВO]
Продолжительность размыкания 33 ... 60 мс
Продолжительность дуги 10 ... 15 мс
Общая продолжительность прерывания 43 ... 75 мс
Продолжительность замыкания 60 ... 80 мс
Вес выключателя 116 кг (UniGear или PowerCube PB1)

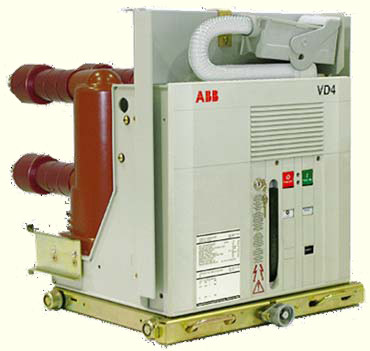

Выкатные вакуумные выключатели VD4/P 12.06.16 имеются для щитов UniGear типа ZS1, модулей PowerCube (на фото). Они состоят из тележки, на которой закреплена несущая конструкция выключателя. Выключатели VD4 соответствуют требованиям МЭК 62271-100 и национальным стандартам большинства стран, прошли необходимые испытания, и обеспечивают безопасность и надежность в эксплуатации при любом применении. Выключатели оснащены пружинным приводом.

VD4/P 12.06.16 p150

W=650 P=150 u/l=205 D=35
W = ширина выключателя P = Горизонтальное межосевое расстояние полюсов u/l= расстояние между верхним и нижним терминалом D = диаметр разъединяющих контактов
