VD4 12.06.20 вакуумный выключатель

Производитель: ABB
Номинальное напряжение Un 10 кВ
Наибольшее рабочее напряжение Ur 12 кВ
Номинальное напряжение изоляции Us 12 кВ
Номинальный ток, А: 630
Номинальный ток отключения, кА: 20
Ток термической стойкости, кА (с): 20 (3)
Пик тока включения 50 кА
Напряжение удерживания при 50Гц,Ud (1 мин) 28 кВ
Испытательное напряжение 50 Гц (1 мин) 42 кВ
Напряжение стойкости к импульсу Up 75 кВ
Номинальная частота 50-60 Гц
Последовательность операций [0 - 0.3с - CO 15с - CO]
Продолжительность размыкания 33 ... 60 мс
Продолжительность дуги 10 ... 15 мс
Общая продолжительность прерывания 43 ... 75 мс
Продолжительность замыкания 60 ... 80 мс
Вес выключателя 73-79 кг

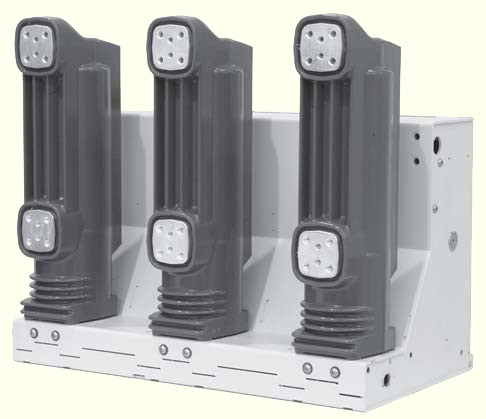

VD4 12.06.20 – стационарный вакуумный выключатель для закрытых помещений. Автоматические выключатели VD 4 отвечают стандартам МЭК 62271-100. Тип привода - пружинный с запасенной энергией, который всегда имеет механизм против «прыгания» и снабжен блокировками против ошибочных операций. В выключателях серии VD4 применены вакуумные камеры, залитые в эпоксидные полюса. Стационарный выключатель VD4 12.06.20 в базовом исполнении комплектуется каркасом и передним защитным экраном. В нижней части каркаса выполнены крепежные отверстия. Для электрических подключений вспомогательных цепей выключателя имеется специальная клеммная колодка.

H = высота выключателя
W = ширина выключателя
D = глубина выключателя
u/l = расстояние между верхним и нижним терминалом
l/g = расстояние между нижним терминалом и опорной поверхностью выключателя
P = горизонтальное межосевое расстояние полюсов
