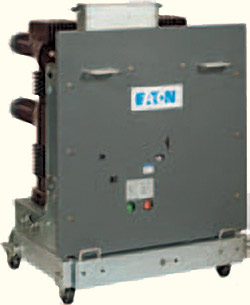

VCPW-HD вакуумный выключатель
Производитель: Eaton
Номинальное напряжение, кВ: 35
Наибольшее рабочее напряжение, кВ: 38
Номинальный ток, А: 600, 1200, 2000, 2500, 3000
Другие технические данные
VCPW-HD - вакуумные выключатели среднего напряжения, производства компании Eaton, имеет диэлектрическую прочность с твердой изоляцией, которая залита материалом из эпоксидной смолы. Как правило, ему необходимо на 40 процентов меньше места, чем традиционным выключателям на 35 кВ.
- 35 кВ, до 40 кА, до 3150 А
- Залиты от пыли и загрязнений, обеспечивая долгий, надежный срок службы оборудования
- Коммутация цепей конденсаторов
- Выкатная конструкция
- Не содержит небезопасный SF6 газ, который вносит свой вклад в парниковый эффект и связан с изменением климата
- Испытано и сертифицировано в соответствии с IEEE C37.06, C37.09 и C37.10
- Без частичных разрядов
- Нет вентиляторов охлаждения для выключателей до 3000А, 32 кА
Тип Выключателя |
Номинальный ток (A) |
Ток отключения (кА среднеквадратичное значение) |
Ток включения и электродинамической стойкости (кА Пик) |
380VCPW-HD 16 |
600 |
16 |
42 |
|
1200 |
16 |
42 |
|
1600 |
16 |
42 |
|
2000 |
16 |
42 |
|
2500 |
16 |
42 |
|
3000 |
16 |
42 |
380VCPW-HD 25 |
600 |
25 |
65 |
|
1200 |
25 |
65 |
|
1600 |
25 |
65 |
|
2000 |
25 |
65 |
|
2500 |
25 |
65 |
|
3000 |
25 |
65 |
380VCPW-HD 32 |
600 |
31.5 |
82 |
|
1200 |
31.5 |
82 |
|
1600 |
31.5 |
82 |
|
2000 |
31.5 |
82 |
|
2500 |
31.5 |
82 |
|
3000 |
31.5 |
82 |
380VCPW-HD 40 |
600 |
40 |
104 |
|
1200 |
40 |
104 |
|
1600 |
40 |
104 |
|
2000 |
40 |
104 |
|
2500 |
40 |
104 |
|
3000 FC |
40 |
104 |
