VCP-T и VCP -TR вакуумный выключатель

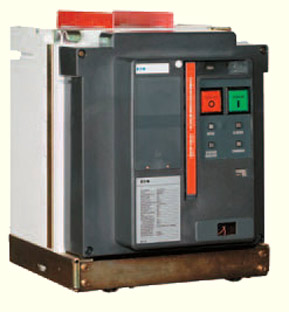

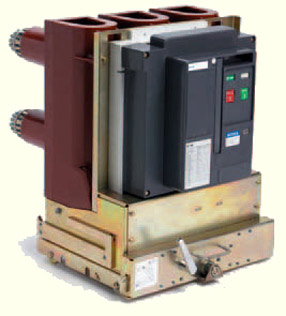

VCP-T – вакуумный выключатель VCP -TR – вакуумный выключатель

Производитель: Eaton
Номинальное напряжение, кВ: 4, 6, 14
Номинальный ток, А: 600, 1200, 1600

VCP-T (выкатной) и VCP -TR (фиксированный) вакуумные выключатели Eaton выпускаются в двух типоразмерах, на напряжения до 15 кВ, токи отключения 25 кА и номинальные 1200A в выкатной конфигурации, и до 15 кВ, 25 кА и 1600 в фиксированной конфигурации (17-дюймовая рамка). В 21-дюймовой рамке выключатели имеют параметры до 15 кВ, 40 кА и 2000A в выкатной конфигурации и до 15 кВ, 40 кА и 2500A в фиксированной конфигурации. Кроме того, 17-дюймовая рамка доступна с электромагнитным приводом. Магнитный приводной механизм обеспечивает меньшее количество движущихся частей, требует меньше обслуживания и предлагает больший механический ресурс и надежность, этот привод может выполнить до 100.000 механических операций. VPC-TC/VCP-TRC/VCP-TLC/VCP-TRCL необязательные конструкции с функциями коммутации конденсаторов. VCP-TL/VCP-TLC/VCP-TRCL выключатели разработаны таким образом, что в случае потери оперативного тока, внутренние конденсаторы обеспечивали энергию, достаточную для выполнения электрических коммутаций до 48 часов после потери электроэнергии.
Параметры вакуумных выключателей VCP-T/VCP-TR, соответствуют ANSI C37.04 и C37.09

Уровень прочности изоляции
Тип выключателя	Номинальное максимальное рабочее напряжение (средне- квадратичное значение кВ)	Выдержи- ваемое напряжение промышленной частоты (средне- квадратичное значение кВ)	Выдержи- ваемое импульсное напряжение (Пик кВ)	Номи- наль- ный ток (средне- квадра- тичное зна- чение)	Ток отклю- чения **(kA средне- квадра- тичное значение)	Ток включения и электро- динам- ической стойкости (kA Пик)	Меха- ническая износо- стойкость В-O (циклов)	Ориен- тировочная масс фиксированный / выкатной (фунты)
50 VCP-T16 и 50 VCP-TR16	4.76	19	60	600 1200 1600 *	16	42	20,000 10,000 10,000	157/237 159/239 161/NA
50 VCP-T20 и 50 VCP-TR20	4.76	19	60	600 1200 1600 *	20	52	10,000 10,000 10,000	163/243 165/245 167/NA
50 VCP-T25 и 50 VCP-TR25	4.76	19	60	600 1200 1600 *	25	65	10,000 10,000 10,000	169/249 171/251 173/NA
75 VCP-T16 и 75 VCP-TR16	8.25	20	75 ***	600 1200 1600 *	16	42	20,000 10,000 10,000	158/238 160/240 162/NA
75 VCP-T20 и 75 VCP-TR20	8.25	20	75 ***	600 1200 1600 *	20	52	10,000 10,000 10,000	164/244 166/246 168/NA
75 VCP-T25 и 75 VCP-TR25	8.25	20	75 ***	600 1200 1600 *	25	65	10,000 10,000 10,000	170/250 172/252 174/NA
150 VCP-T16 и 150 VCP-TR16	15	36	95	600 1200 1600 *	16	42	10,000 10,000 10,000	159/239 161/241 163/NA
150 VCP-T20 и 150 VCP-TR20	15	36	95	600 1200 1600 *	20	52	10,000 10,000 10,000	165/245 167/247 169/NA
150 VCP-T25 и 150 VCP-TR25	15	36	95	600 1200 1600 *	25	65	10,000 10,000 10,000	171/251 173//253 175/NA

1600A доступен только в фиксированной VCP-TR версии.
** 2-секундный кратковременный ток.
*** Используйте выключатель 15 кВ и кассету, когда требуется выдерживаемое импульсное напряжение 75 кВ.
