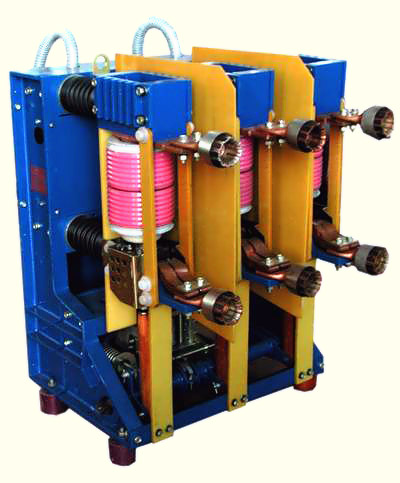

ВБТЭ-М-10-20/630 вакуумный выключатель

Производитель: Уфимский завод Электроаппарат
Номинальное напряжение, кВ: 10
Наибольшее рабочее напряжение, кВ: 12
Номинальный ток, А: 630
Номинальный ток отключения, кА: 20
Циклов ВО, при номинальном токе: 30000
Циклов ВО, при токе КЗ: 50
Электродинамическая стойкость (кА): 51
Ток термической стойкости, кА (с): 20 (3)
Собственное время отключения, мс: 30
Полное время отключения, мс: 40
Собственное время включения, мс: 100
Масса, кг: 106

Условия эксплуатации выключателя:
- высота над уровнем моря до 1000 м (при работе на высоте свыше 1000 м над уровне моря (макс. 4300 м) требования к электрической прочности изоляции и требования по допустимому нагреву должны быть скорректированы в соответствии с ГОСТ 1516.1, ГОСТ 1516.3 и ГОСТ 15150);
- диапазон рабочих температур воздуха + 55°С - 45 °С (при температуре ниже - 25 °С требуется подогрев);
- относительная влажность воздуха - 80% (при t 20°С);
- максимально допустимая относительная влажность воздуха 100% (при температуре 25°С).

Циклы операций: 1:0-0,3 с-ВО-180 с-ВО цикл 1а: 0-0,3 с ВО-20 с-ВО
Бестоковая пауза при АПВ, не менее: 0,3 с
Габаритные размеры: 612x550x738 мм (длина (глубина) ширина высота)
Гарантийный срок со дня ввода в эксплуатацию: 5 лет

ВБТЭ-М-10-20/630 – вакуумный выключатель рассчитан на номинальное напряжение 10 кВ для коммутации электрических цепей трехфазного переменного тока в нормальных и аварийных режимах частотой 50 и 60 Гц.

ВБТЭ-М-10-20/630 - обозначение для модели на постоянном оперативном токе, аналогичный выключатель на переменном оперативном токе будет иметь обозначение ВБТЭ-М1-10-20/630 или ВБТЭ-М2-10-20/630.
