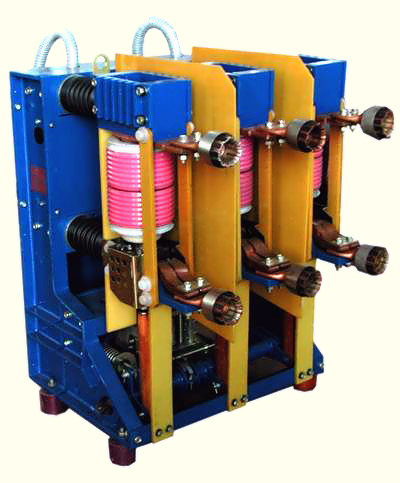

ВБТЭ-М-10-20/1000 вакуумный выключатель

Производитель: Уфимский завод Электроаппарат
Номинальное напряжение, кВ: 10
Наибольшее рабочее напряжение, кВ: 12
Номинальный ток, А: 1000
Номинальный ток отключения, кА: 20
Циклов ВО, при номинальном токе: 30000
Циклов ВО, при токе КЗ: 50
Электродинамическая стойкость (кА): 51
Ток термической стойкости, кА (с): 20 (3)
Собственное время отключения, мс: 30
Полное время отключения, мс: 40
Собственное время включения, мс: 100
Масса, кг: 106

Условия эксплуатации выключателя:
- высота над уровнем моря до 1000 м;
- диапазон рабочих температур воздуха + 55°С - 45 °С (при температуре ниже - 25 °С требуется подогрев);
- относительная влажность воздуха - 80% (при температуре 20°С);
- максимально допустимая относительная влажность воздуха 100% (при t 25°С).

Вакуумный выключатель ВБТЭ-М-10-20/1000 предназначен для коммутации в нормальных и аварийных режимах электрических цепей трехфазного переменного тока номинальным напряжением 10 кВ и частотой 50 и 60 Гц.

Указано обозначение для выключателя на постоянном оперативном токе, аналогичная модель на переменном оперативном токе будет иметь обозначение ВБТЭ-М1-10-20/1000 или ВБТЭ-М2-10-20/1000.

Циклы операций: 1:0-0,3 с-ВО-180 с-ВО цикл 1а: 0-0,3 с ВО-20 с-ВО
Бестоковая пауза при АПВ, не менее: 0,3 с
Габаритные размеры: 612x550x738 мм (длина (глубина) ширина высота)
Гарантийный срок со дня ввода в эксплуатацию: 5 лет
